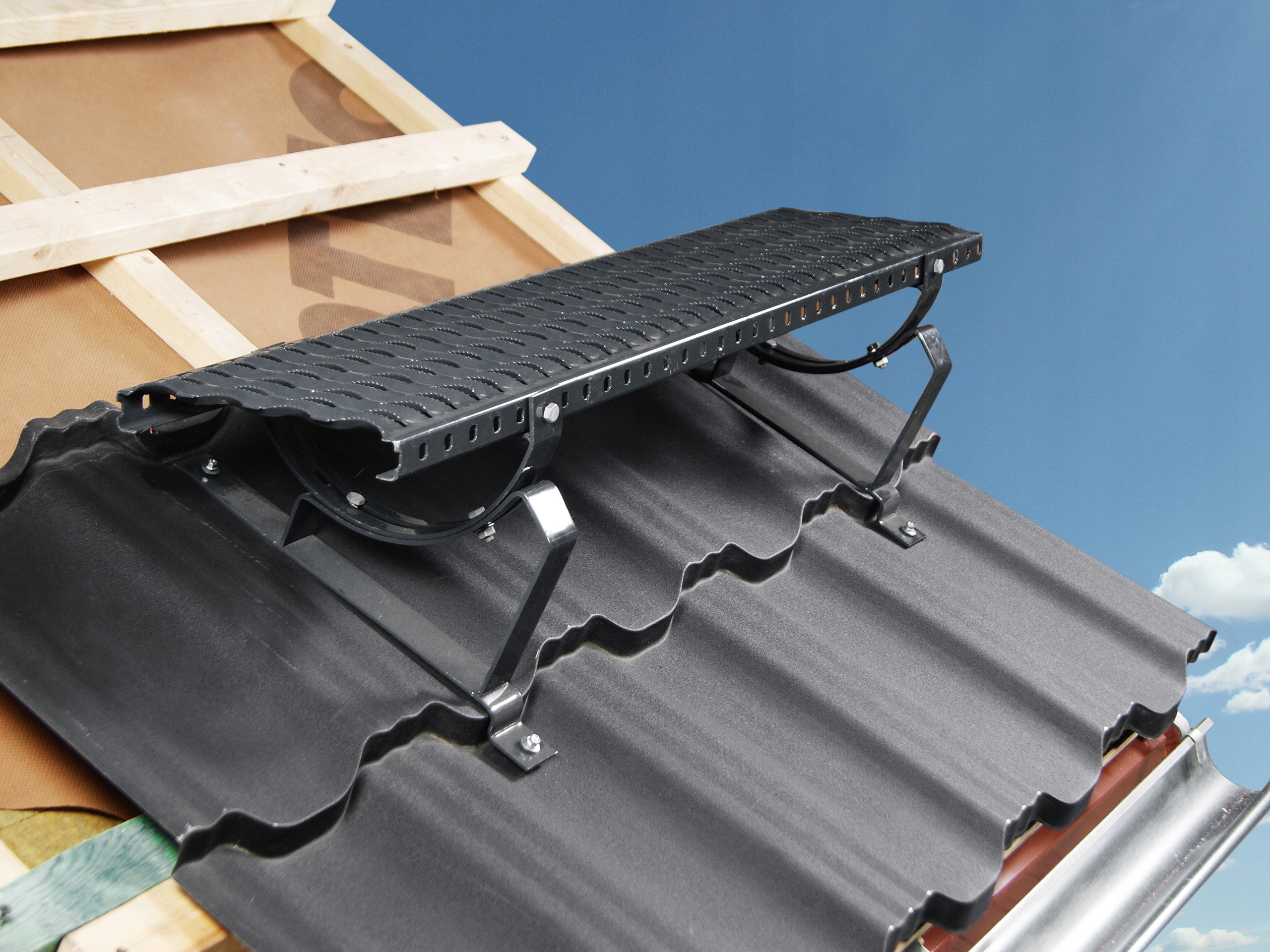

Набір димохової лавки для металевої покрівельної плитки з модулем 350/35

• Довжина лавки: 60 см
• Ширина лавки: 25 см
• Колір: anthracite - ral 7016
Fireworms і пофарбовані в порошок

Набір складається з елементів, видно на фотографії поруч, тобто

• Лавка (платформа) димоходу - 1 шматок
• Макетки (Cradle) - 2 штуки
• Бронені для металевих плит - 2 штуки
• 4 Технічні параметри:
  • Набір має повне регулювання кута складання і підходить до кришки від 15 ° до 45 °. Площа -бакон 40 мм х 4 мм.

Використання : лавки та димоходи використовуються для безпечного та зручного руху на похилому схилі даху. Найчастіше використовується для спілкування між люком на даху та пристроями, що потребують обслуговування або обслуговування на даху, наприклад, димоходами, антенами або сонячними системами. Правильно вибрані елементи системи дозволяють рухатися по схилу схилу даху (горизонтально), а похил нахилу даху (вертикально). База для прикріплення лавки або розгортання димоходу.

Кут даху та зв'язок на даху

Кроки та лавки димоходу забезпечують безпечний рух навколо даху. Така система зв'язку на покрівлі дозволяє отримати доступ до пристроїв димоходу та антени, а також може використовуватися як додатковий маршрут втечі. Кут нахилу лавок і градусів можна регулювати за допомогою належного викручення колиски до кронштейна. Кут можна регулювати від 15 ° до 45 °. Кроки доповнюються системою розгортання димоходу, і їх мета - створити маршрути зв'язку, що працюють по схилу даху. Димохідні кроки повинні бути розташовані по черзі, таким чином даючи можливість ходити по даху, як сходи. Використовуючи відстань між окремими кроками, кут даху слід враховувати:

• з нахилом менше 30 ° - кроки слід встановлювати на кожному другому ряду плитки, 70 см один від одного. Кронштейни - 80 див. Мінімальна кількість дужок на лавку - це дві частини. Наведена вище інформація не може розглядатися як інструкції зі складання. Використання зв'язку на покрівлі повинно відповідати технічній конструкції, розробленій для конкретного об'єкта, з урахуванням вимог польських стандартів та застосовних технічних та будівельних норм. Щоб додати додаткові дужки до набору, використовуйте одиночні елементи.

Затвердження, декларації та стандарти

Захист на даху виробляється на основі європейського стандарту EN516: 2006, який має стан польського стандарту PN-EN 516. норма через декларацію функціональних властивостей (два). Це гарантує дотримання не лише польською

• ral 9005 - чорний
• ral 7024 - графіт
• ral 8004 - цегла
• ral 8017 - коричневий
• ral 9006 - срібло - галванський колір
• ral 3009 - Chestnut
• ral 3011
• ral 6020 - темно -зелений
• ral 3004 - Wiśniowy

порошковий лак

Лавка пропонується у порошковій версії для найпопулярніших кольорів покрівлі згідно з палітри RAL. Покриття

Примітка! Фотографії та реальні матеріали. Умови обладнання, а також умови фотографування, які можуть бути різними для окремих продуктів.

Система гладкого краю з ненароком покриття

• Шлях створення краю лавки : спеціальне плавне закінчення краю лавки (1) забезпечує безпечнішу збірку та використання. Якщо лавки з незавершеними краївами (2) існує ризик заклинання, також у цих місцях лавки знизили міцність. Ця проблема була усунена на лавках, пропонованих нашою компанією. Під час стучення отворів на кожній лавках залишається подача гладкого, нецікавого матеріалу. Вони створюють захист від слизу та злив воду з поверхні лавки.

Захист антикорозій

Через експозицію елементів зв'язку на покрівлі численні фактори атмосфери мають два лавки, що захищають покриття. Це найефективніший і найбільш довговічний спосіб захисту сталі від корозії. Під час процесу оцинкування атоми цинку проникають у зовнішній шар сталі, поверхню залізного виду, утворюючи шар, що захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягти до 100 років. Цей процес передбачає нанесення електрифікованої порошкової фарби на металеву поверхню. Потім елементи, покриті фарбою, нагріваються до 140 ° C - 200 ° C, в результаті чого порошок тане та полімеризація.

Набір включає

Налаштування кронштейнів BD до моделей металевих покрівель

bd 330/30 :

• ruukki finner

bd 350/20 :

Інструкції з установки

• 1 - Кронштейн лавки з підміткою
• 2 - Стронттер (колиска) лавки з підмітанням димоходу
• 3 - гвинти
• 4 - Chimney -bimble Counterpoint
• 8 - Łata
• 10 - Roofing

The complete chimney sweep consists of a bracket for a metal roofing sheet (1), cradle of a chimney sweep bench (2) and a chimney sweep platform (4), while the complete chimney stem consists of a bracket for the metal roofing (1) and degree Kominiarskiego.

Залежно від типу плитки на даху, є кронштейни з відповідним модулем, що відповідає металевому покрівельному модулях, наприклад, для всіх типів кронштейнів основні кріплення є однаковими для всіх типів кронштейнів. В інших випадках довжина деревних гвинтів повинна бути пристосована до товщини плям, щоб не пошкодити мембрану на даху. Використовуйте дерев’яні гвинти з головкою шестикутника з мінімальними розмірами Ø 8 мм х 60 мм. Перед гвинтом можна попередньо обробити діаметр гвинта, щоб запобігти діаметром гвинта, щоб запобігти розтріскуванню деревини. Колиску та ступінь повинні бути встановлені в горизонтальному положенні ± 3%. Підключення цих елементів слід здійснювати за допомогою гвинтів M8 x 20 мм.
