Димохідна система RAUCH 9м димохід fi 200+2 вентиляційна система INSULED

Система: Універсальна димохідна система RAUCH

Висота [м]: 9

Діаметр [мм]: 200

Вентиляція [шт.]: 2

Довжина [см]: 55

Ширина [см]: 36

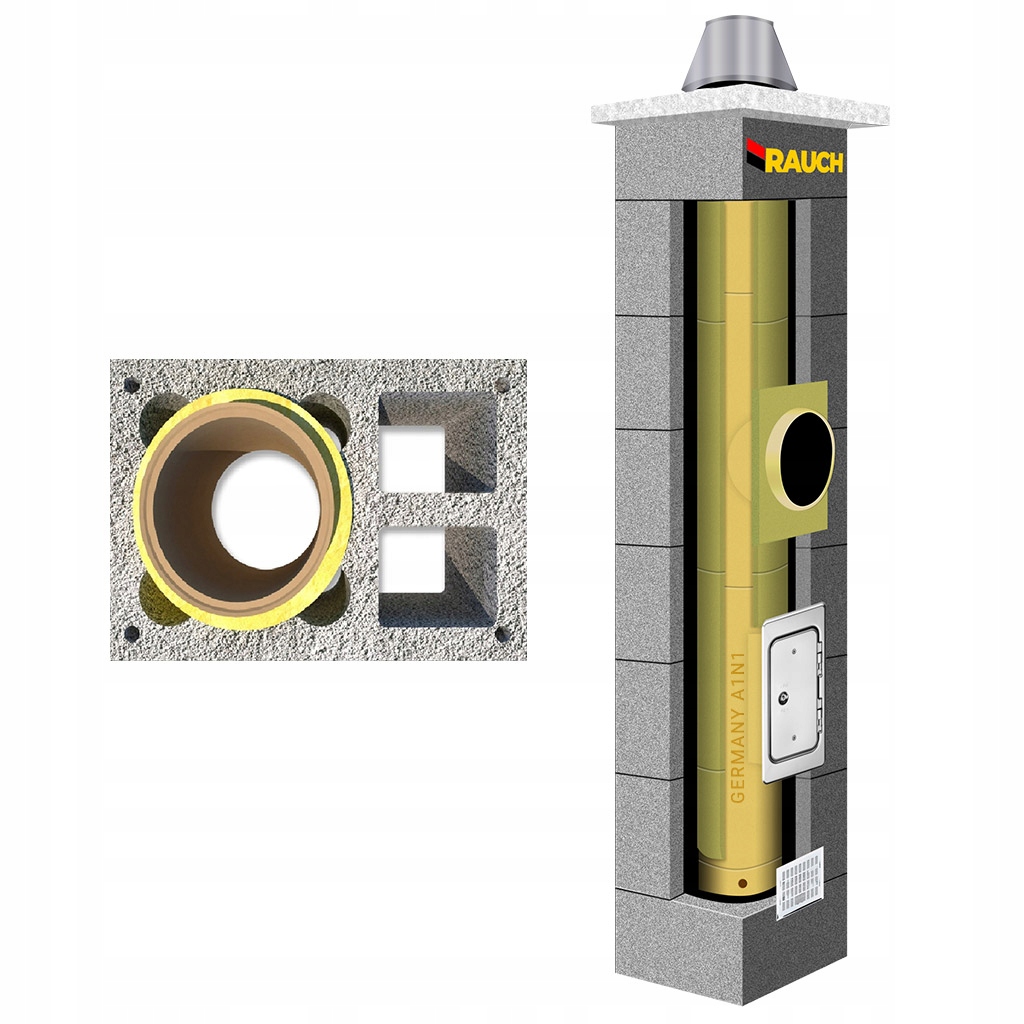

RAUCH UNIWERSAL SYSTEM

RAUCH UNIWERSAL це ОРИГІНАЛ!!! сучасна, повністю ізольована< / б> димохідна система, призначена для відводу сухих і вологих відпрацьованих газів. Він ідеально працює з традиційними та сучасними нагрівальними приладами в діапазоні 60 - 600°C, де температура вихлопних газів мінімізована. До таких пристроїв відносяться котли на твердому паливі: на вугіллі, еко-гороху, брикетах, пелетах, пилу, дровах. Також призначена для традиційних камінів і камінів з водяною сорочкою.

Система призначена для конденсаційного газу. котли із закритою камерою згоряння RAUCH TURBO KERAMIK або RAUCH TURBO STEEL.

Використання гідрофобної вати по всьому колу та висоті керамічної вставки забезпечує швидке створення відповідної тяги димоходу та запобігає явищу конденсації вихлопних газів у димоході.

Систему RAUCH UNIWERSAL можна встановити як зовні, так і всередині будівлі. У цій системі використовуються найякісніші термостійкі німецькі керамічні вставки, що відповідають вимогам стандартів EN 1457-1, EN 1457-2, які забезпечують можливість викиду вихлопних газів до 600°C (клас T600), вони стійкі до вогню сажі до 1000 °C. Кожен елемент маркується стандартом A1N1.

Стійкість до конденсату(D3)і стирання(≤ 0,03кг/м³), міцність на стиск (≥ 10MN/m² )та винятково гладка внутрішня поверхня забезпечують належну тягу протягом усього періоду використання та зменшують можливість накопичення сажі на стінках димоходу.

Димохідна система RAUCH UNIWERSAL має європейський сертифікат CE відповідно до стандартів EN 13063-1, EN 13063-2, EN 13063-3. який завжди входить в комплект

Кожух димоходу виготовлений з керамзитобетонних блоків, виготовлених за стандартом EN: 12446. Мають систему каналів для вентиляції керамічної вставки та ізоляційної вати в димоході. Використовуючи систему отворів у блоках, можна додати армування димоходу над дахом!!!

Висота кожного блоку 33 см. і така ж, як і висота керамічної труби, що будується: використовується 1 метр димоходу, 3 штуки, з’єднані цементно-вапняним розчином, без необхідності використання високих швів, як у випадку з блоками висотою 24 см, які. Перевага блоків висотою 33 см полягає в тому, що всі блоки відповідають стандарту EN12446.

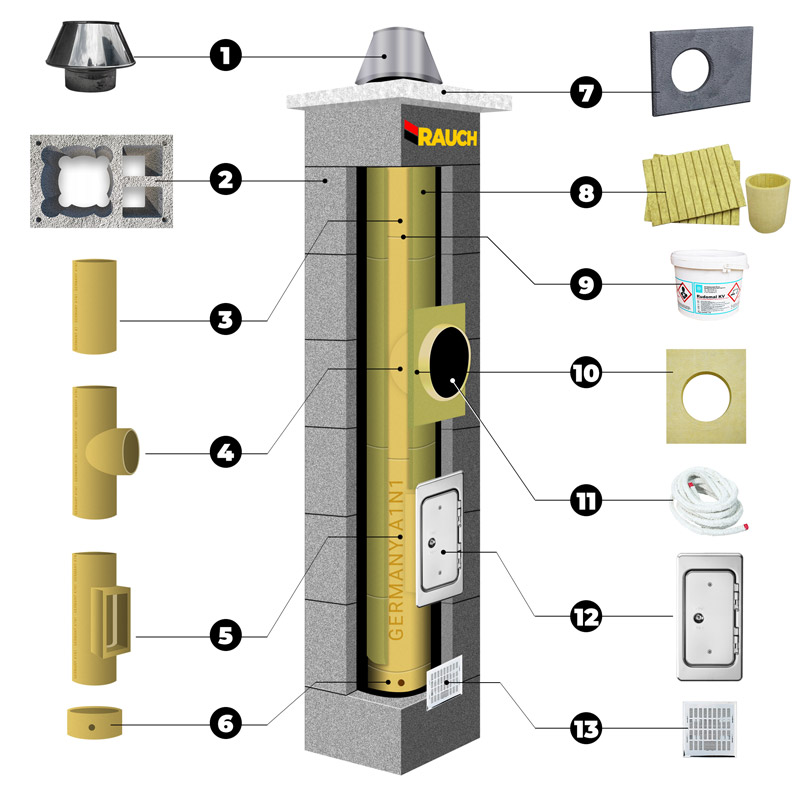

(1) КОЛПАК ДИМОХОДУ, КОНУС (ДИФУЗОР) з кислотостійкої сталі, хромонікельований завжди в комплекті, не тільки на фото!!!. Головною перевагою цього елемента є захист ізоляційної вати від погодних умов і естетичне завершення димоходу.

(2) БЕТОННІ БЛОКИ LECA відрізняються високою довговічністю, вогне- та морозостійкістю. Кожен блок має систему каналів для вентиляції керамічної вставки та вати в димоході, а також отвори для додаткового посилення, якщо це рекомендовано через висоту над дахом. Для цього можна використовувати ребристі стрижні з максимальним діаметром 12 мм або різьбові кручені стрижні 8 мм, а потім залити тонким бетоном. Висота кожного блоку становить 33 см і дорівнює висоті керамічної труби Для спорудження 1 метра димоходу використовуються 3 частини, з’єднані цементно-вапняним розчином без необхідності використання вис. шви, як у випадку з блоками висотою 24 см, що полегшує кладку і монтаж блоків у тому, що всі блоки відповідають стандарту EN12446

Керамічні елементи одного з найбільших німецьких виробників відповідають вимогам стандарту EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), забезпечуючи можливість відведення відпрацьованих газів при температурах від 60 до 600°C, стійкі до загоряння сажі. Висока стійкість до стирання (≤ 0,03 кг/м³), міцність на стиск (≥ 10 МН/м²) і виключно гладка внутрішня поверхня забезпечують належну тягу протягом усього періоду використання та зменшують можливість накопичення сажі на повітропроводі. стінки димаря. Керамічні вставки виготовлені з пресованої під тиском шамотної кераміки, обпаленої при температурі 1200 °C, що надає їй винятково гладку, невбираючу поверхню.

КЕРАМІЧНІ ТРУБИ (3) т.зв. димоходи,

ТРІЙНИК (4) для з'єднання димоходу з опалювальним приладом під кутом 90° (можлива заміна на трійник 45° за додаткову плату),

CLEANING OUT (5) для очищення димоходу,

ОСНОВА ДИМОХОДУ (6) – у формі чаша.

Система містить посилену (7) БЕТОННУ ПЛИТУ, яка забезпечує вільний рух кераміки під час роботи. Він захищає димохід від погодних умов, включаючи вентиляційні канали, залежно від конфігурації димоходу.

(8) ШЕРСТЯНАІЗОЛЯЦІЯ відповідає стандарту EN 14303:2009+A1:2013, не абсорбує завдяки просоченню мінеральним маслом, вогнестійка.

Відбувається у вигляді мата, армованого скловатою, завданням якого є ізоляція та стабілізація керамічної вставки в блоці.

Його використання прискорює нагрівання, покращує тягу димоходу. і зменшує кількість конденсату, що виділяється з вихлопних газів.

(10) ПЕРЕДНЯ ПАНЕЛЬ – виготовлена ​​з негорючої гідрофобізованої мінеральної вати. Його завдання - усунути напруги, які можуть виникнути в процесі експлуатації димоходу. Він також герметизує отвір у блоках димоходу, де котел під’єднується до димоходу.

(9) КЛЕЙ, який використовує виробник вищезгаданої кераміки, гарантує міцне термо- та кислотостійке з’єднання.

Високоякісна ватна ізоляція (12) ДВЕРЦІ ДЛЯ ДИМОХОДУ від німецького виробника гарантує безпеку та герметичність димоходу.

(13) РЕШІТКА КИСЛОТОСТІЙКА ПРИТОЧНО-ВИТЯЖНА

✅ На що звернути увагу при виборі димохідної системи, щоб уникнути проблем під час експлуатації та приймання

- Чи є вона оригінальною та має сертифікат CE для всього система, наприклад: EN 13063-1, EN 13063-2, EN 13063-3. ? Або лише для окремих елементів, таких як: кераміка PN EN 1457-1, пустотіла цегла, вата, так званий «складний»
