Димохідна система RAUCH 9м модульний димохід fi 200 без системи вентиляції

Система: димохідна система RAUCH UNIWERSAL

Висота [м]: 9.00

Діаметр [мм]: 200

Вентиляція [шт.]: 0

Довжина [см]: 36

Ширина [см]: 36

СИСТЕМА RAUCH UNIWERSAL

RAUCH UNIWERSAL - це ОРИГІНАЛЬНА!!! сучасна, повністю ізольована димохідна система, призначена для відводу сухих і вологих димових газів. Він ідеально працює з традиційними та сучасними нагрівальними приладами в діапазоні 60 - 600°C, де температура вихлопних газів мінімізована. До таких пристроїв відносяться твердопаливні котли з відкритою камерою згоряннявугілля, еко-горох, брикети, пелети, пил, дрова. Він також присвячений традиційним камінам і камінам з водяною сорочкою.

Система RAUCH TURBO KERAMIK або RAUCH TURBO STAL призначена для конденсаційних газових котлів із закритою камерою згоряння.

Використання гідрофобізованої вати по всьому колу та висоті керамічної вставки забезпечує швидке створення достатньої тяги в димоході та запобігає явищу конденсації вихлопних газів у димоході.

Систему RAUCH UNIWERSAL можна встановити як зовні, так і всередині будівлі. У цій системі використовуються найякісніші термостійкі німецькі керамічні вставки, що відповідають вимогам стандартів EN 1457-1, EN 1457-2, які забезпечують можливість відведення вихлопних газів до 600°C (клас T600), стійкі до вогню сажі до 1000°C. Кожен елемент має маркування стандарту A1N1.

Стійкість до конденсату(D3)і стирання(≤ 0,03 кг/м³ ), міцність на стиск (≥ 10MN/м²)і виключно гладка внутрішня поверхня забезпечують належну тягу протягом усього періоду використання та зменшують можливість накопичення сажі на стінках труби димохід.

Димохідна система RAUCH UNIWERSAL має європейський сертифікат CE відповідно до стандартів EN 13063-1, EN 13063-2, EN 13063-3. який завжди входить в комплект

Кожух димоходу - це керамзитобетонні блоки, виготовлені за стандартом EN: 12446. Вони мають систему каналів для вентиляції керамічної вставки та ізоляційної вати в димоході. Завдяки використанню системи отворів у блоках можна додати армування димоходу над дахом!!!

Висота кожного блоку 33 см і дорівнює висоті керамічної труби. Для будівництва 1 метра димоходу використовується 3 частини, з’єднані цементно-вапняним розчином без необхідності використання високих швів, як у випадку з блоками висотою 24 см, що полегшує кладку цегли та монтаж. Перевага блоків висотою 33 см в тому, що зрізи рівні. Всі блоки відповідають стандарту EN12446.

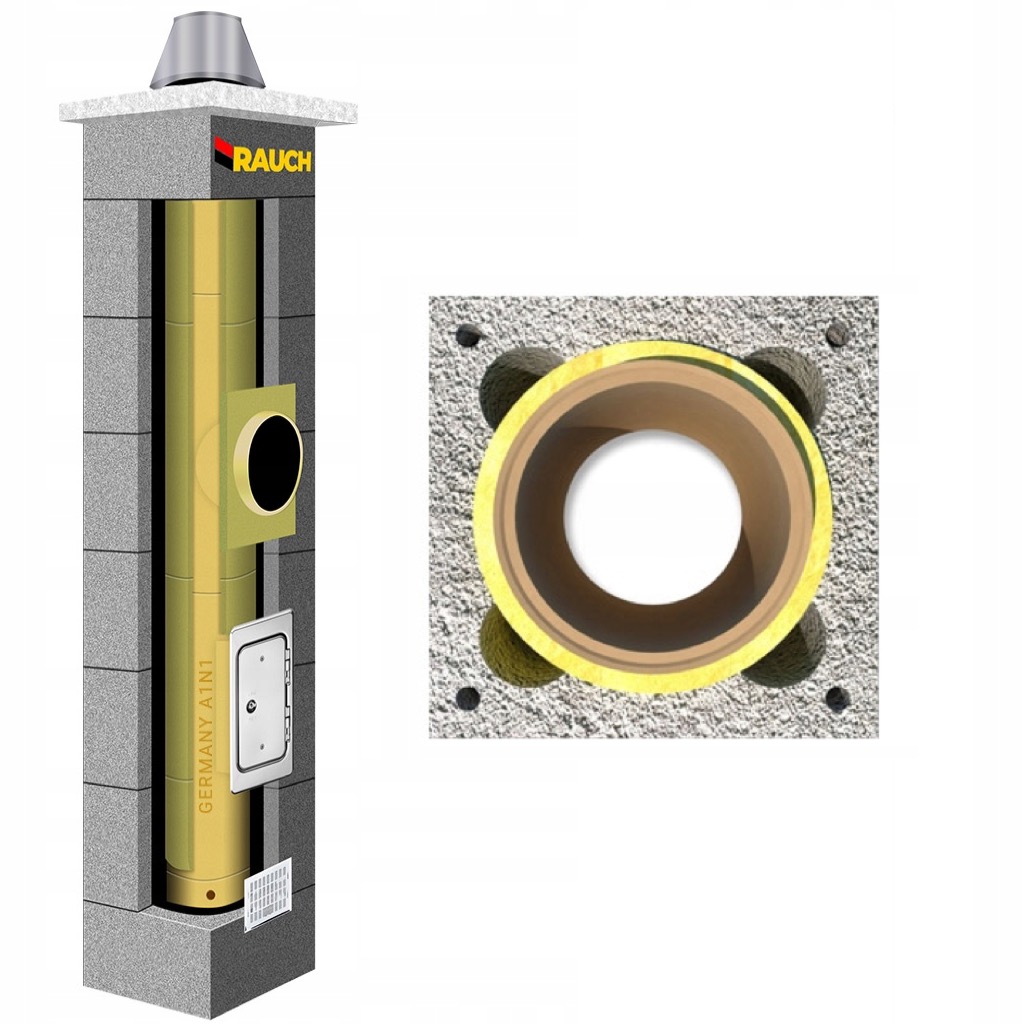

КОМПЛЕКТ !!! Димохід RAUCH UNIWERSAL має всі необхідні елементи для його складання, які детально описані на схемі

(1) КОНУС ДИМОХОДУ КОНУС (ДИФУЗОР) з кислотостійкої сталі, хромонікельований. Головною перевагою цього елемента є захист ізоляційної вати від погодних умов і естетичне завершення димоходу.

(2) БЕТОННІ БЛОКИ LECA відрізняються високою довговічністю, вогне- та морозостійкістю. Кожен блок має систему каналів для вентиляції керамічної вставки та вати в димоході, а також отвори для додаткового посилення, якщо це рекомендовано через висоту над дахом. Для цього можна використовувати ребристі стрижні з максимальним діаметром 12 мм або різьбові кручені стрижні 8 мм, а потім залити тонким бетоном. Висота кожного блоку становить 33 см і дорівнює висоті керамічної труби Для будівництва 1 метра димоходу використовуються 3 частини, з’єднані цементно-вапняним розчином без необхідності використання високих швів, як у випадку блоків висотою 24 см, що полегшує кладку цегли та монтаж. Перевага блоків висотою 33 см полягає в тому, що зрізи рівні. Всі блоки відповідають стандарту EN12446.

Керамічні елементи одного з найбільших німецьких виробників відповідають вимогам стандарту EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), забезпечують можливість відведення вихлопних газів при температурах від 60 до 600°C, стійкі до сажі Вогнестійкість. Висока стійкість до стирання (≤ 0,03 кг/м³), міцність на стиск (≥ 10 МН/м²) і винятково гладка внутрішня поверхня забезпечують належну тягу протягом усього терміну використання та зменшують можливість накопичення сажі на стінках димоходу. Керамічні вставки виготовлені з пресованої під тиском шамотної кераміки, обпаленої при температурі 1200 °C, що надає їм винятково гладку, невбираючу поверхню.

КЕРАМІЧНІ ТРУБИ (3) так звані димоходи,

ТРИЙНИК (4) для з'єднання димоходу з опалювальним приладом під кутом 90° (можна замінити на трійник 45° за додаткову плату),

ЧИСТКА (5) для очищення димоходу,

ОСНОВА ДИМОХОДУ (6) - у вигляді чаші.

Система містить посилену (7) БЕТОННУ ПЛИТУ, яка забезпечує вільний рух кераміки під час роботи. Він захищає димохід від погодних умов, включаючи вентиляційні канали, залежно від конфігурації димоходу.

8) ІЗОЛЯЦІЙНА ВАТА відповідає стандарту EN 14303:2009+A1:2013, не вбирає завдяки просоченню мінеральною олією, вогнестійка.

Доступна у формі мата, посиленого скляною вуаллю, завданням якої є ізоляція та стабілізація керамічної вставки в порожнині цегла.

Його використання прискорює нагрів, покращує тягу димоходу та зменшує кількість конденсату, що виділяється з вихлопних газів.

(10) ПЕРЕДНЯ ПАНЕЛЬ - виготовлена з негорючої, гідрофобізованої мінеральної вати. Його завдання - усунути напруги, які можуть виникнути в процесі експлуатації димоходу. Він також герметизує отвір у блоках димоходу, де котел під’єднується до димоходу.

(9) КЛЕЙ, який використовується виробником вищезгаданої кераміки, гарантує міцне термо- та кислотостійке з’єднання.

Високоякісна утеплена ватою (12) ДВЕРЦЯТКА ДЛЯ ДИМОХОДУ німецького виробника гарантує безпеку та герметичність димоходу.

(13) КИСЛОТОСТІЙКА ПРИТОЧНО-ВИДАЛЬНА РЕШІТКА використовується для вентиляції ватного каналу.
