Поворотний зажимний з’єднувач із фіксуючим кільцем для хомутів – шланговий з’єднувач діаметром 13 мм – LÜDECKE – DIN 3489 – SKB 13-DR

Поворотний зажимний з’єднувач LUDECKE відповідає вимогам стандарту DIN 3489, який визначає точні технічні параметри кріплень, що використовуються в будівництві та гірничій промисловості пневматика. Завдяки цьому ви можете бути впевнені, що з’єднувач буде сумісним з іншими елементами системи, а його якість і довговічність відповідатимуть найвищим стандартам.

Характеристики, що випливають зі стандарту DIN 3489:

• Точне розташування центрів і гачків – завжди ідеальне збігання з іншими елементами системи.
• Стандарт з'єднання - відповідність різьбі, яка використовується в пневматиці.
• Матеріал підвищеної міцності - стійкий до розтягування, згинання та напруги.
• Кожен з'єднувач має підтвердження відповідності стандарту - гарантія якості та довговічності.

Обертова структура на 360° - усунення скручування шланги

Однією з найважливіших переваг цього з’єднувача є його обертання на 360°, що запобігає скручуванню пневматичних ліній під час роботи. Завдяки цьому:

• Кабелі захищені від пошкодження та передчасного зносу.
• Ризик раптового відключення стисненого повітря усувається, що підвищує безпеку роботи.
• Пневматичні пристрої працюють плавно, без ризику втрати потужності.

Застосування - ідеально підходить для промисловості та будівництва

З'єднувачі LUDECKE, що обертаються, призначені для стисненого повітря і ідеально підходять для:

• Дорожнього та загального будівництва - живлення для пневматичних молотків, трамбовок, ущільнювачів.
• Гірничодобувна та важка промисловість - робота компресорів і пневматичних інструментів у складних умовах.
• Майстерні та промислові підприємства - надійність пневматичних установок високої продуктивності.

Найвища міцність і безпека

З'єднувачі LUDECKE виготовлені з матеріалів з підвищеною механічною стійкістю, що забезпечує довший термін служби порівняно з дешевшими продуктами, доступними на ринку. Крім того, жовта хромова пасивація є екологічно чистою, оскільки не містить токсичного шестивалентного хрому.

Поворотна кулачкова муфта LUDECKE є найкращим вибором для професіоналів, яким потрібні надійність, безпека та тривалий термін служби пневматичних систем. Він відповідає суворим стандартам якості, забезпечує безпечну та зручну роботу, а завдяки обертовій конструкції на 360° усуває ризик пошкодження шлангів і простою машини.

💡 Ідеально підходить для застосування в будівництві, гірничодобувній промисловості та промисловості! 💡

Ми пропонуємо повний асортимент захватних з’єднувачів LUDECKE із відстанню між захватами 42 мм, сумісний із пневматичними пристроями Atlas Copco або Chicago Pneumatic.

• Матеріал: чавун, оцинкований і жовто пасивований (без оксиду хрому VI).
• Стандарт: DIN 3489
• Робочий тиск [бар]: 16
• Робоча температура [°C]: від -40 до +95
• Відстань між центрами [мм]: 42
• Прокладка: пербунан (NBR) - маслостійкий.
• Універсальна система використовується в усьому світі, напр. у пристроях Atlas Copco.
• Середовище: стиснене повітря.
• Закріплююче кільце в цьому роз’ємі дозволяє використовувати затискачі DIN 20039 B, тип SK
• Розмір втулки (Ø внутрішнього шланга) [мм]/[дюйм]: 13 / 1/2"
• Пропускна здатність (DN): 10

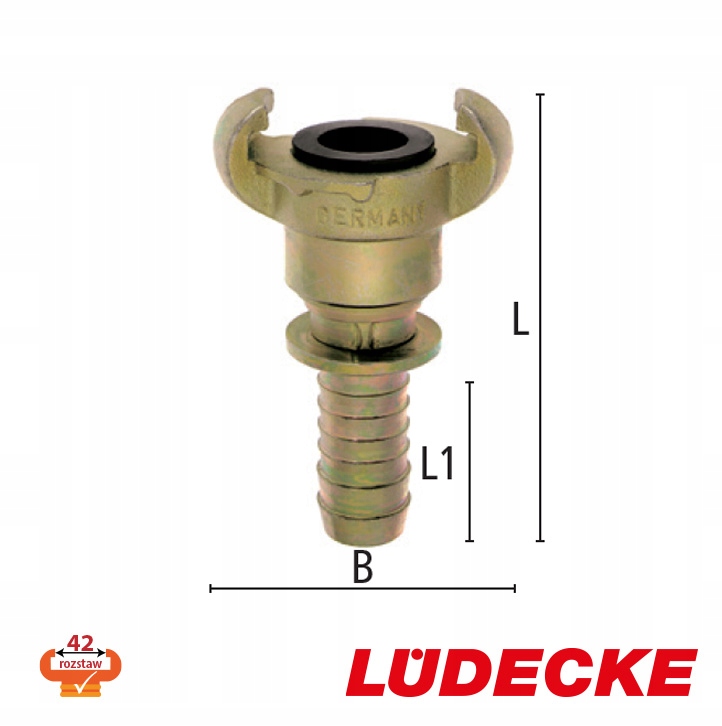

• Загальна ширина (B): 63
• Загальна довжина (L): 96
• Довжина заглушки (L1): 41
• Ø захисного кільця [мм]: 24
• Вага [г]: 236

Посібник користувача для з’єднувачів із затискачами:

Крок 1.

З’єднувачі з затискачами Ludecke — це симетричні з’єднувачі, що означає, що ми можемо з’єднати будь-які два з’єднувачі з цієї системи, оскільки вони не мають зовнішніх і внутрішніх частин

Крок 2.

Щоб з’єднати кабелі за допомогою цих з’єднувачів, розташуйте їх разом так, щоб їхні кігті були один навпроти одного, щоб вони входили в щілину між замикаючими фланцями.

Крок 3.

Щоб закріпити з'єднувач, поверніть з'єднувач вправо, в результаті чого зубці зімкнуться в характерне кільце, а ущільнювачі всередині забезпечать герметичність з'єднання. Щоб від'єднати, просто поверніть роз'єми ліворуч.
