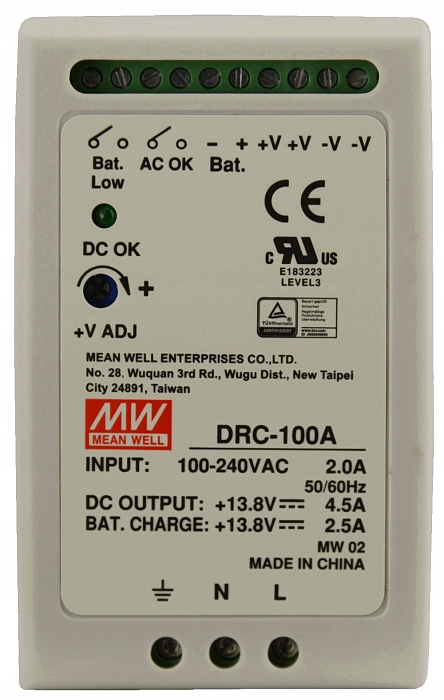

Блок живлення буфера на DIN-рейку Mean Well DRC-100A 12V 4.5A

Опис:

Джерела живлення серії DRC призначені для живлення електронних пристроїв, промислової автоматизації, систем контролю доступу, систем сигналізації тощо разом із необслуговуваною батареєю. Відрізняються невеликими габаритами і високим ККД.

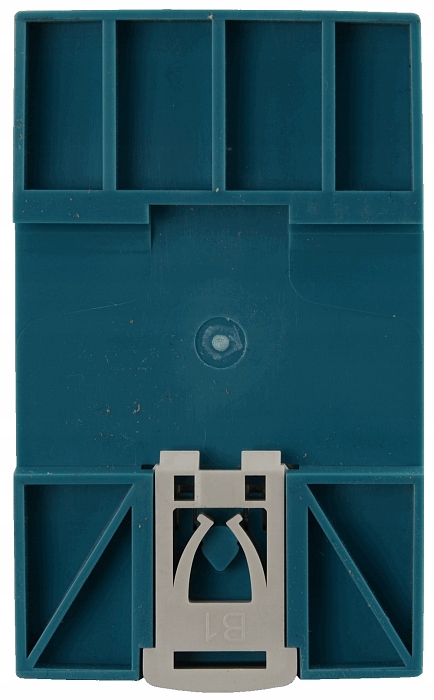

Ці блоки живлення призначені для монтажу на рейку DIN TS-35/7.5 або 15. Характеризуються широким діапазоном робочих температур - від -30oC до +70oC.

Найважливіші характеристики джерела живлення MeanWell DRC-100A:

• Універсальна напруга живлення змінного струму – від 90 до 264 В і постійного струму – від 127 до 370 В
• Захист: від короткого замикання, перенапруги та перевантаження
• Технічні вихідні дані типу OC: AC OK – збій мережі змінного струму, Bat. Low – низька напруга акумулятора
• Високий ККД – 87%
• Захист від глибокого розряду акумулятора
• Захист від падіння напруги та зворотної полярності батареї
• Охолодження відкритої системи (без примусової циркуляції повітря)
• 3 роки гарантії

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 13,8 В постійного струму
• Вихідний струм: 4,5 A
• Діапазон вихідного струму: 0–7 A
• Вихідна напруга акумулятора: 13,8 В постійного струму
• Максимальний зарядний струм акумулятора: 2,5 А
• Діапазон зарядного струму акумулятора: 0–2,5 A
• Рекомендований акумулятор: необслуговуваний/гелевий 12 В 7–18 А·год.
• Потужність: 96,6 Вт
• Перешкоди та шум: 120 мВ p-p
• Діапазон вихідної напруги: 12–15 В постійного струму
• Допуск вихідної напруги: ± 1%
• Стабілізація проти змін мережі: ± 0,5%
• Стабілізація через зміни навантаження: ± 0,5%
• Час встановлення/наростання/утримання: 2400 мс/50 мс/50 мс

Вхідні параметри:

• Діапазон вхідної напруги: 90-264 В змінного струму або 127-370 В постійного струму
• Діапазон частот: 47–63 Гц
• ККД: 87%
• Вхідний струм: 1,8 А (при 230 В змінного струму)
• Максимальний стрибок струму: 60 А (при 230 В змінного струму)

Безпека:

• Попереднє перевантаження: 105% - 150% максимальної вихідної потужності. Тип захисту: відсічка вихідної напруги; напруга повертається, коли перевантаження припиняється.
• Перевищення напруги: 14,49–18,63 В
• Перед надмірним розрядом акумулятора: 10 В (± 0,5 В)

Середовище:

• Робоча температура: від -30 до +70oC
• Робоча вологість: 20–90% (без конденсації)
• Температура та вологість зберігання: від -40 до +85°C, 10–95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• Вібрації: 10–500 Гц, 2G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

• Стандарти: UL60950-1, TUV EN60950-1
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 1,5 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму
• Випромінювані та провідні електромагнітні перешкоди: сумісно з EN55022 (CISPR22), клас B, EN61000-3-2,-3
• Гармоніка: відповідає EN61000-3-2,3
• Стійкість до EMS: відповідає EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024

Інше:

• MTBF: 410,1 тис. годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 77 x 90 x 100 мм (довжина x ширина x висота)
• Вага: 0,37 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.

4. Блок живлення продається без кабелів для підключення до акумуляторів.
