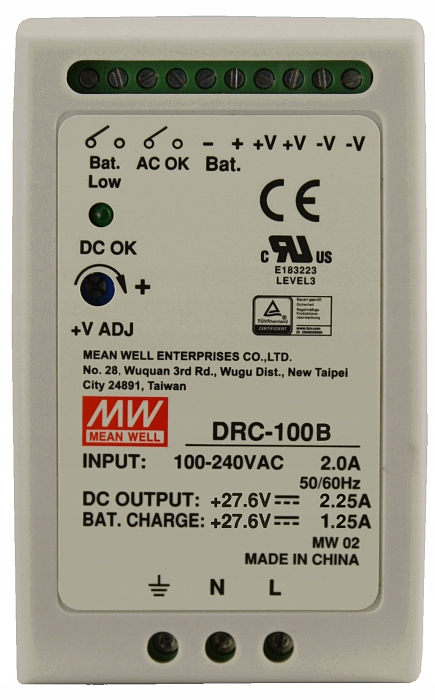

буферний Pople для DIN означає колодязь DRC-100B 24V 2.25A

Опис:

джерела живлення з серії drc призначені для постачання електронічних пристроїв, промислової автоматизації, систем управління доступом, сигналізації тощо . Вони характеризуються невеликими розмірами та високою ефективністю. ° С до +70 ° С

Найважливіші особливості джерела живлення DRC-100B середнього Well-100B:

• Універсальна напруга живлення змінного струму від 90 до 264 В та постійного струму до 370 В
• Безпека: anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -анті -anti -anti -anti -anti -anti -anti -anti -anti -tub're "oc, Bat". Низька - низька напруга акумулятора
• Висока ефективність - 88%
• Захист від глибокого розряду акумулятора
• Захист від зниження Полярність напруги та зворотного акумулятора
• Охолодження у відкритій системі (без примусового циркуляції повітря)

Технічні специфікації:

Параметри вихідних:

• Напруга виходу: 27.6V постійного струму
• Вихідний струм: 2.25A
• Діапазон поточного виходу: 0 - 2,25A
• Вихідна напруга акумулятора: 27,6 В пост
• Діапазон зарядки акумулятора: 0-1.25a
• Рекомендована акумулятор: Головний/Гель/Гель 12 В 7-18Ah (2шт)
• Потужність: 96,6 Вт < /li>
• Напрямки та шум: 200mv p-p
• Діапазон напруги виходу: 24-30В постійного струму
• Толерантність напруги виходу: ± 1%
• Стабілізація з Зміни мережі: ± 0,5%
• Стабілізація від змін навантаження: ± 0,5%
• Час визначення/зростання/утримання: 400 мс/50 мс/50 мс

Параметри введення:

• Діапазон вхідної напруги: 90-264VAC або 127-370VDC
• Діапазон частот: 47-63 Гц
• Ефективність: 89%
• Вхідний струм: 1.1a (при 230 В змінного струму)
• Максимальний струм: 60a (при 230 В змінного струму)

Безпека:

• Перед перевантаженням: 105% - 150% від максимальної потужності виходу. Тип захисту: виведення -офф; Повернення напруги відбувається після припинення перевантаження. > Навколишнє середовище:
  • Робоча температура: -30 до +70 ° C
  • Робоча вологість: 20 -90% (не поєднується)
  • Температура та вологість запасу: -40 до +85 ° C, 10 -95 RH
  • Ефективність температурної функції: ± 0,03% / ° C (0 -50 ° C) на виході 4 /P>
    • Стандарти: UL60950-1, TUV EN60950-1
    • Спроба бути утепленою: i/p-O/p: 3kv AC, i/p-fg: 1,5 кВ змінного струму, O/P-FG: 0,5 кВ AC
    • Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100Mω/500V DC
    • EMI випромінюється і проводили: Відповідно до EN55022 (CISPR22) клас B, EN61000-3-2, -3
    • Гармоніка: відповідно до EN61000-3-2.3
    • Стандартні EMS: Відповідно до стандартного EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024

    Інше:

    • MTBF: 410,1 тисяч годин відповідно до MIL-HDBK-217F (25 ° C )
    • Розміри: 55 x 90 x 100 мм (довжина x ширина x висота)
    • Вага: 0,37 кг

1. Усі параметри, якщо не позначені, визначаються при 230 В змінного струму живлення, номінального навантаження, 25oc, 70% вологості RH. Порушення та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів) закінчуються 0,1UF та конденсаторів 47UF

3. Якщо джерело живлення розглядається як пристрій, який буде встановлений всередині кінцевого продукту, цей продукт повинен бути перевірений знову (включаючи вбудований джерело живлення) для виконання директив EMC

4. Блок живлення продається без кабелів для підключення до батарей.
