Логарифмічна периодична телевізійна антенна журнал 5-12/ 21-60

DVB-T2 VHF/ UHV Поляризація H/ V

Польський продукт

антена, зібрана для отримання ВХФ у горизонтальній поляризації.

антена, зібрана для прийому ВХФ у вертикальній поляризації.

Ця антена була протестована з точки зору оголошених параметрів у відділі електроніки АГГ університету науки і техніки в Краков

Розрізняють особливості:

• антена, виготовлена ​​з алюмінію
• антена отримує DVB-T2 у діапазоні VHF у вертикальній або горизонтальній поляризації (Mux-8)
• antenna, що отримує великі runums roundions rumenmens rumenmens rumenmens 100% польський продукт
• Підключення кабелю до F
• Упаковка картону
• антена диполу

Набір включає антену Plug , type f з'єднувачі, ущільнення для роз'єму та зіткнення використовується для встановлення антени на вертикальну або горизонтальну трубку.

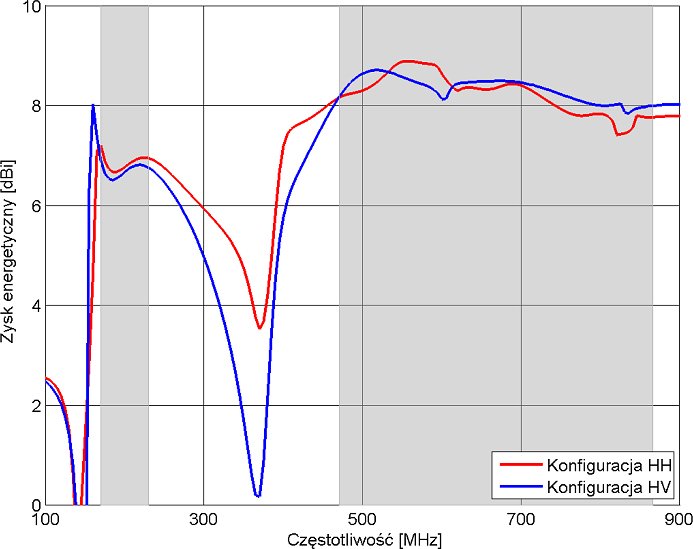

Енергетичний прибуток для двох конфігурацій антени: HH та HV.

Логарифмічна антена-це сучасна широкосмугова, подвійна поляризаційна антена, присвячена прийому DVB-T2 цифрового наземного телебачення у ВХФ (174 ... 230 МГц) та UHF (470 ... 790 МГц). Характеристики антени включають легкість складання (повна антена), площина характеристик прибутку у всьому діапазоні ВКХ та УХФ та відповідність імпедансу 75 Ом, завдяки якому антена не вимагає використання симетратора. Кабель антену підключений за допомогою роз'єму типу F (включений).

антена була розроблена фахівцями з університету науки і технологій AGH. S. Staszica в Краковському з Департаменту електроніки. Кількість випромінювальних елементів та їх форма оптимізовані за допомогою спеціалізованого програмного забезпечення для забезпечення необхідних параметрів роботи. Реалізація антени з двома робочими смугами дозволила зменшити розміри антени стосовно класичного розчину широкосмугової антени.

антена є типовою міською антеною для отримання сигналу DVB-T2 у повному діапазоні частоти VHF + UHF у горизонтальній, вертикальній або змішаній поляризації. Він може бути встановлений на антенній щоглі на даху або на стіні або на балконні перила.

Радіючі елементи діаметром 3,92 мм виготовлені зі загартованого алюмінієвого сплаву. Найдовший елемент, зберігаючи еластичність, витримує фіксоване навантаження, розташоване в кінці, що відповідає масі менше 0,8 кг. Для порівняння, голубна маса не перевищує 0,4 кг.

Технічні дані:

• діапазон [mhz]: 174-230/470-790
• прибуток [dbi]: 8/9
• vswr: <1.7
[DB> <10 [DB]: polarization: h/V/mixed
• Output impedance [Ω]: 75
• Mass [kg]: 0.6
• maximum mast diameter [mm]: 40
• Dimensions [mm]: 725 x 913 x 40
• Ширина променя H/V [ST.]: 30 ... 40
• Упаковка: Картон
