Дисциплінований OCXO GPS-генератор 10 МГц LU прямокутний вихід
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 999
Просматривая «Дисциплинированный GPS-генератор OCXO с выходом прямоугольной волны 10 МГц LU» данное изделие из «Счетчики и фотоаппарат. измерительный» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:
1. [Точне керування] Використовуючи сигнал 1PPS від GPS, мікроконтролер порівнює його та видає 16-бітний ШІМ-сигнал для керування точністю вихідного сигналу кристала постійної температури. Напруга керування частотою кристала постійної температури становить від 0 до 5 В, тоді 1-бітовий ШІМ може контролювати вихідну напругу на рівні 0,000076 В.
2. [Універсальні програми] Цей осцилятор дисципліни GPS підходить для високоякісних аудіодекодерів, інструментів, частотомірів, джерел сигналу та будь-яких пристроїв із зовнішнім опорним входом 10 МГц.

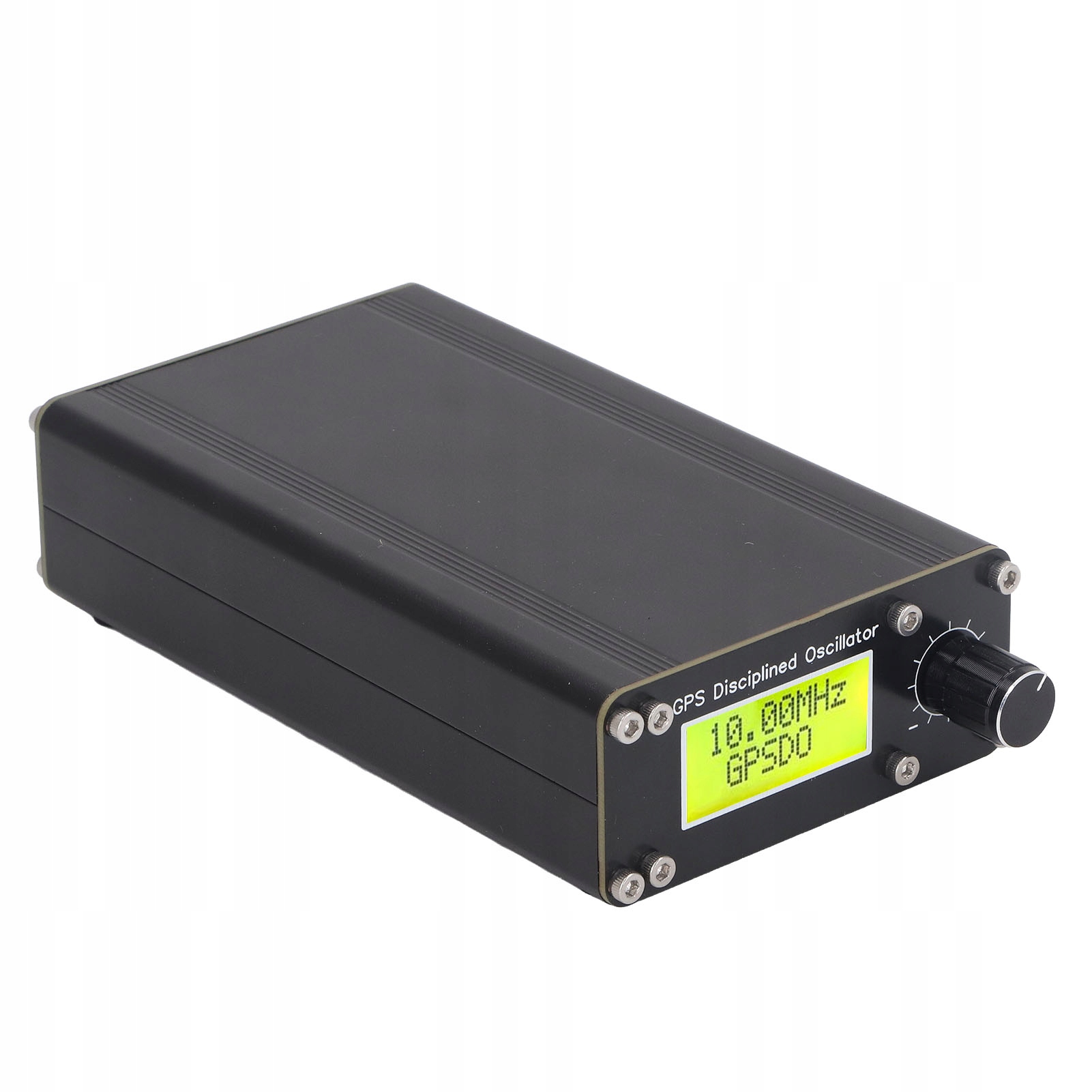

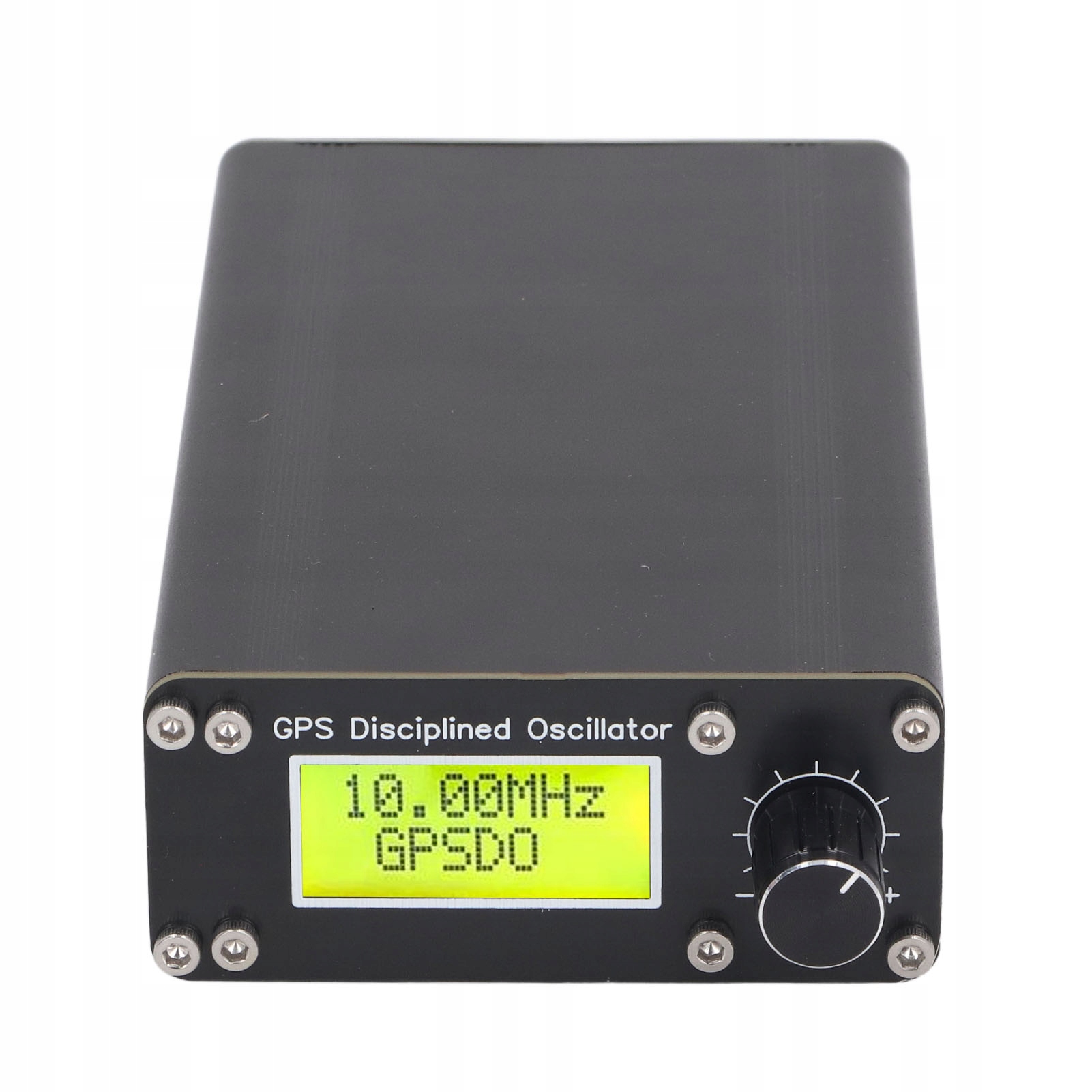

3. [Зручний дизайн] Оснащений дисплеєм на передній панелі та кодувальником, цей дисциплінований GPS-годинник забезпечує статус у реальному часі та легке налаштування налаштувань.

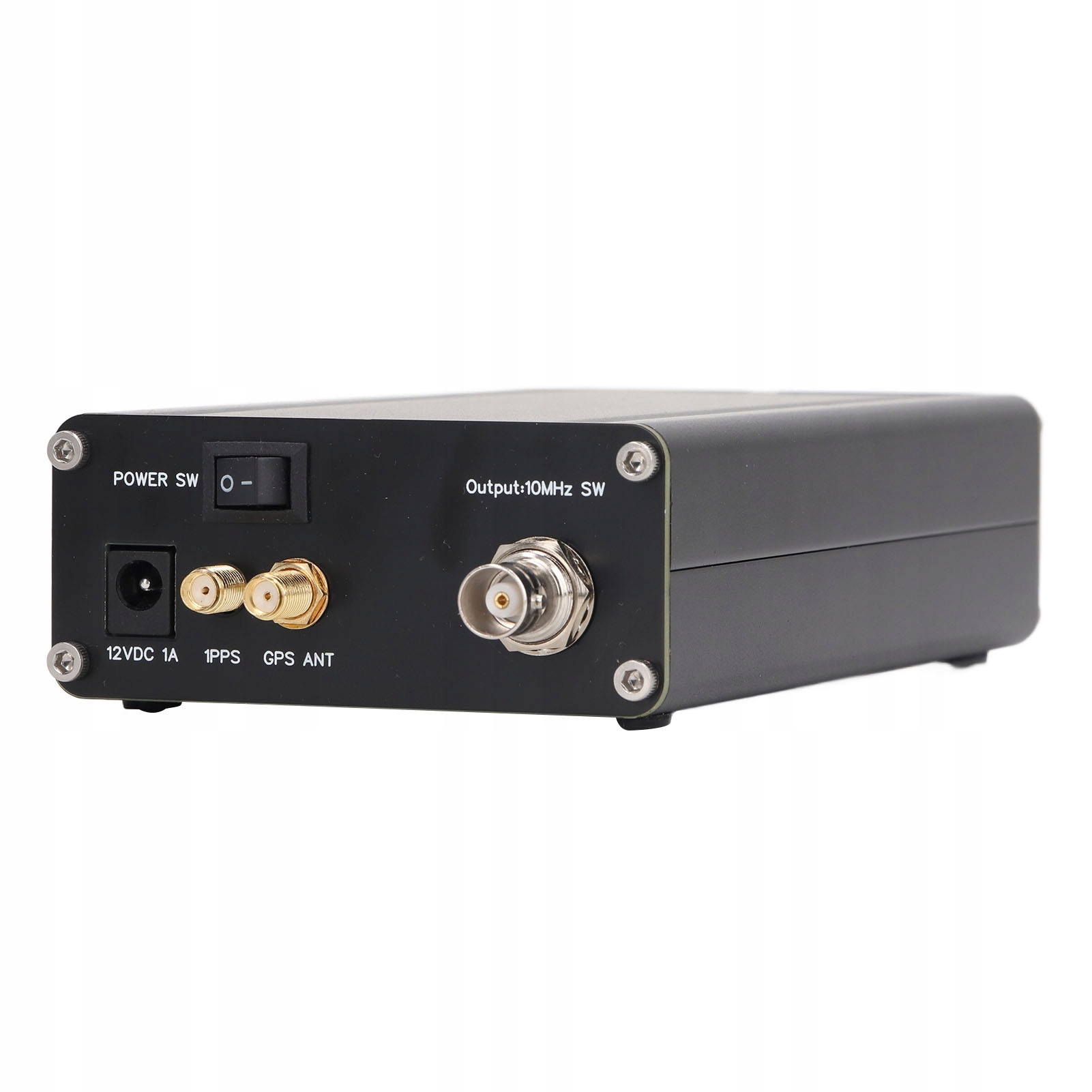

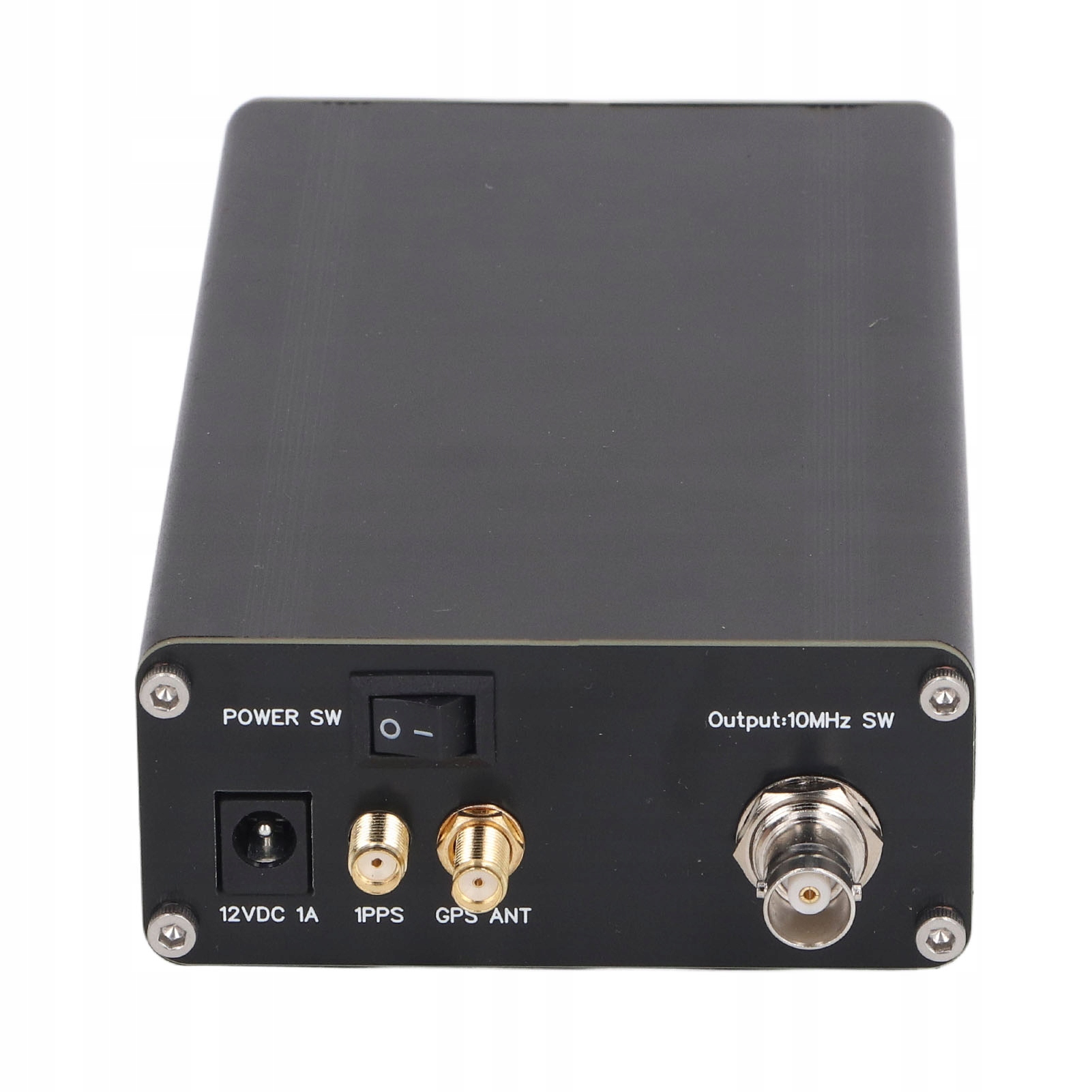

4. [Повні можливості підключення] На задній панелі є вихідний інтерфейс 10 МГц, вихідний інтерфейс 1 PPS, інтерфейс антени GPS, перемикач живлення та інтерфейс живлення 12 В постійного струму, що забезпечує бездоганну інтеграцію та роботу.
5. [Компактний і портативний] Незважаючи на розширену функціональність, GPSDO має невеликий портативний розмір, що дозволяє його легко транспортувати та використовувати в різних налаштуваннях.
Специфікація:
- Тип елемента: Дисциплінований GPS-генератор
- Матеріал: алюмінієвий сплав
- Напруга живлення: DC12V ±2V
- Робочий струм: 650 мА під час попереднього нагріву, 350 мА після стабілізації
- Вихідна частота: 10,0000000,000 МГц ± 0,001 Гц
- Форма вихідного сигналу: квадратна хвиля
- Амплітуда вихідного сигналу: -45 дБм
- Термостатичний кристал: ISOTEMP OCXO 143-141 (видалено)
- Модуль GPS: NEO 6M
Як використовувати:
- Коли ввімкнено, на екрані відображається сигнал GPSDO 10,00 МГц, і якщо антену GPS не встановлено, цей вміст усе одно відображатиметься. Після встановлення антени GPS і блокування супутника на екрані відображатиметься значення корекції PPb і поточне значення корекції ШІМ після порівняння сигналу 1PPS.
- Після першого використання виправлення та виправлення займає приблизно 30 хвилин. Коли значення PPb становить 0,0±1, натисніть перемикач кодера, щоб увійти в меню, поверніть перемикач кодера, щоб знайти опцію PWMSET, і натисніть перемикач кодера, щоб зберегти поточне значення ШІМ.
- Оберніть кодер ще раз, знайдіть ВИХІД!! OK і натисніть перемикач кодера, щоб вийти з меню. На цьому калібрування фактично завершено.
- Якщо значення ШІМ відкалібровано та збережено, антену GPS можна буде обійти під час наступного використання.
Список пакетів:
- 1 x Disciplined GPS Oscillator
- 1 x Антена
