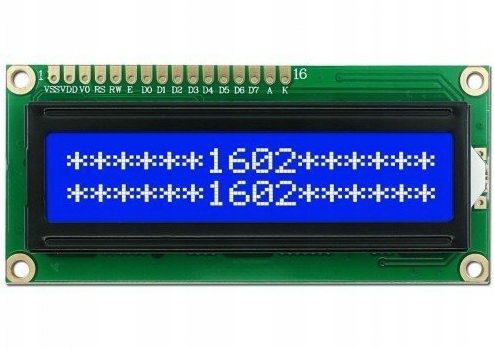

РК-ДИСПЛЕЙ 1602 СИНИЙ 2X16 HD44780

Специфікація:

• Універсальний буквено-цифровий РК-дисплей із 2x16 символів.
• Блакитне підсвічування
• Білі символи
• Сумісний драйвер з HD44780.
• Можливість визначати власні персонажі
• Стандартний набір бібліотек і прикладів програм, які завантажуються разом із середовищем Arduino, включає бібліотеку LiquidCrystal, яка дозволяє підтримувати дисплей.
• Керування - дисплеєм можна керувати в таких режимах:
• 8-бітний без зчитування прапора зайнятості - для передачі потрібні вісім ліній шини даних і дві лінії керування ( RS, E - RW підключено до землі).
• 8-розрядний зі зчитуванням прапора зайнятості - для передачі потрібні вісім ліній шини даних і три лінії керування (RS, E, RW).
• 4-бітний З читання прапора зайнятості - чотири лінії шини даних і три лінії керування (RS, E, RW) необхідні для передачі.
• 4 біти без читання прапора зайнятості - потрібні чотири лінії шини даних і дві лінії для керування трансмісією (RS, E - RW під’єднані до землі).

Технічні дані:

• Живлення: 5 В
• середнє струм споживання: 10 мА
• Розміри: 86x36x13,5
• Розміри вивіски: 2,45x5,00 мм
• Діапазон робочих температур: від -20 до +70 °C
< /ul>

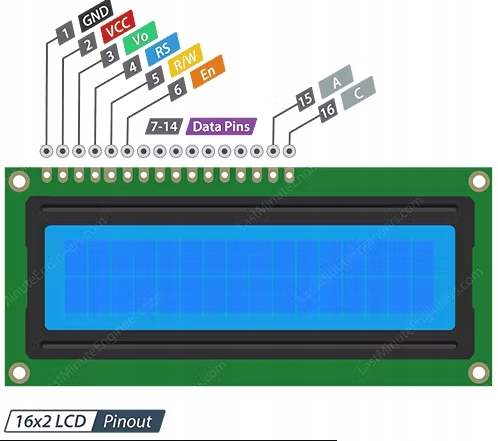

Виводи:

• VSS Ground
• VDD Джерело живлення +5 В
• V0 Contrast
• RS Choice регістр інструкцій відображення (низький) або регістр даних (високий)
• R/W Читання (низький) / Запис (високий)
• E Розблокування дисплея
• DB0< /li>
• DB1
• DB2
• DB3
• DB4
• DB5
• DB6
• DB7
• Світлодіод A Power підсвічування +5В
• LED K Заземлення підсвічування
