Дисплей Nextion 4.3 "480x272 NX4827K043

Код: 13089796683
Як замовити
6005 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 19

Просматривая «Дисплей Nextion 4.3 "480x272 NX4827K043», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Nextion Enhanced NX4827K043 — ідеальний дисплей для проектів HMI зі швидким інтерфейсом «людина-машина» за допомогою легкодоступних інструментів.

Керування дисплеєм здійснюється через послідовну шину UART. Дисплей рекомендовано для Arduino, Raspberry PI та систем із мікроконтролерами ESP8266.

Якщо вам потрібно швидко розробити інтерфейс із кнопками, діаграмами, різними елементами керування та дозволити оператору легко вводити дані, ви знайдете відповідь у продуктах серії Nextion.

Дисплеї Nextion поділяються на три групи з точки зору вдосконалення, апаратних можливостей і обчислювальної потужності.

  • Basic - базова версія.
  • Покращений – порівняно з базовим, він має пам’ять eprom, лінії GPIO, годинник RTC.
  • Інтелектуальний - порівняно з розширеним, він містить багато нових розширених графічних елементів керування.

    • Технічні характеристики представленого дисплея Nextion Enhanced NX4827K043:

    • Розмір: 4,3 дюйма
    • Роздільна здатність: 480*272
    • Сенсорна панель: резистивна
    • Кількість кольорів: 65536
    • Флеш-пам'ять: 32 МБ
    • RAM: 8192 байт
    • Тактова мікроконтролера: 108 МГц
    • Пам'ять EEPROM: 1024 байт
    • Кількість GPIO: 8
    • Годинник реального часу: ТАК
    • Випадок: НІ

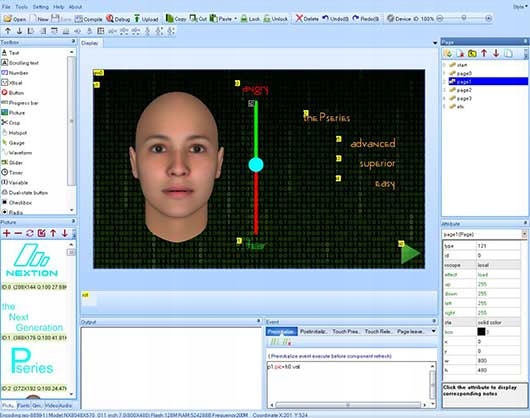

    Наступний редактор

    Графічний дизайн екрана та функціональні елементи можна створити дуже легко та швидко за допомогою безкоштовної програми на комп’ютері.

    Кожен екран може містити багато функціональних елементів, так званих віджетів, які включають:

    • Текст: текстове поле, яке можна змінити під час роботи дисплея.
    • Число: числове поле, яке можна змінювати за допомогою мікроконтролера та інтерактивної клавіатури на дисплеї.
    • Кнопка : кнопка. Як натискання, так і відпускання кнопки легко зареєструвати за допомогою мікроконтролера.
    • Індикатор прогресу : індикатор прогресу. Значення цього рядка можна легко встановити за допомогою відповідної команди.
    • Зображення: дозволяє створити фон екрана або вставити фрагменти зображення будь-де на екрані.
    • Індикатор: це аналоговий індикатор з одним покажчиком.
    • Форма сигналу: використовується для малювання до чотирьох графіків.
    • Повзунок: повзунок, за допомогою якого можна встановлювати різні параметри та змінні в програмі.
    • Прапорець: прапорець. Кожен дотик змінює свій стан на протилежний.

    Використовуйте мишу, щоб вставити функціональні елементи, які нам знадобляться на екрані, і визначити їх розмір і положення на екрані.

    Готовий проект, підготовлений у програмі Nextion Editor, можна перенести на дисплей двома способами:

  • Завантаження відповідного файлу проекту на SD-карту та вставлення його в дисплей. Після подачі напруги живлення дисплей автоматично завантажить проект у свою флеш-пам'ять. Це хороший спосіб надавати оновлення свого програмного забезпечення через Інтернет.
  • Якщо дисплей підключено до комп’ютера (за допомогою конвертера USB – TTL), просто натисніть кнопку ЗАВАНТАЖИТИ, і програма автоматично завантажиться на дисплей через роз’єм USB.

    • Як підключити дисплеї Nextion до мікроконтролера:

    Дисплей спілкується з мікроконтролером через послідовну шину UART, тому вам потрібно підключити лише 4 контакти:

    • +5V: джерело живлення
    • TX: дані, що надходять із дисплея (наприклад, натиснута кнопка 1), мають бути підключені до RX мікроконтролера.
    • RX: вхідні дані для дисплея (наприклад, температура дисплея) мають бути підключені до TX мікроконтролера.
    • GND : земля джерела живлення

    Nextion як дисплей для Arduino

    Якщо програмне забезпечення мікроконтролера створено на базі Arduino IDE, то в цьому випадку виробник також значно спростив його. Бібліотека дисплеїв Nextion, створена та доступна виробником, дозволяє дуже легко керувати елементами, що відображаються на екрані. Приклад програмного забезпечення доступний у нашому блозі.

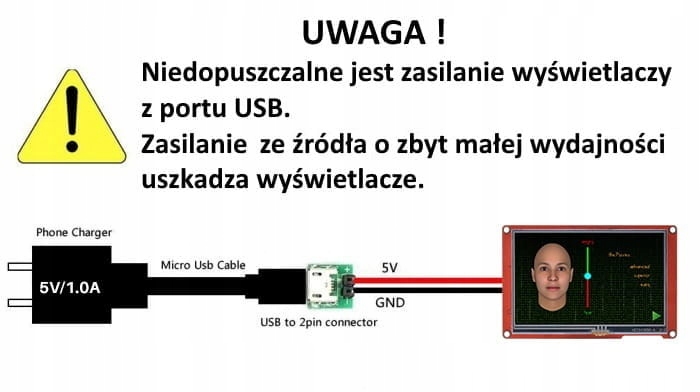

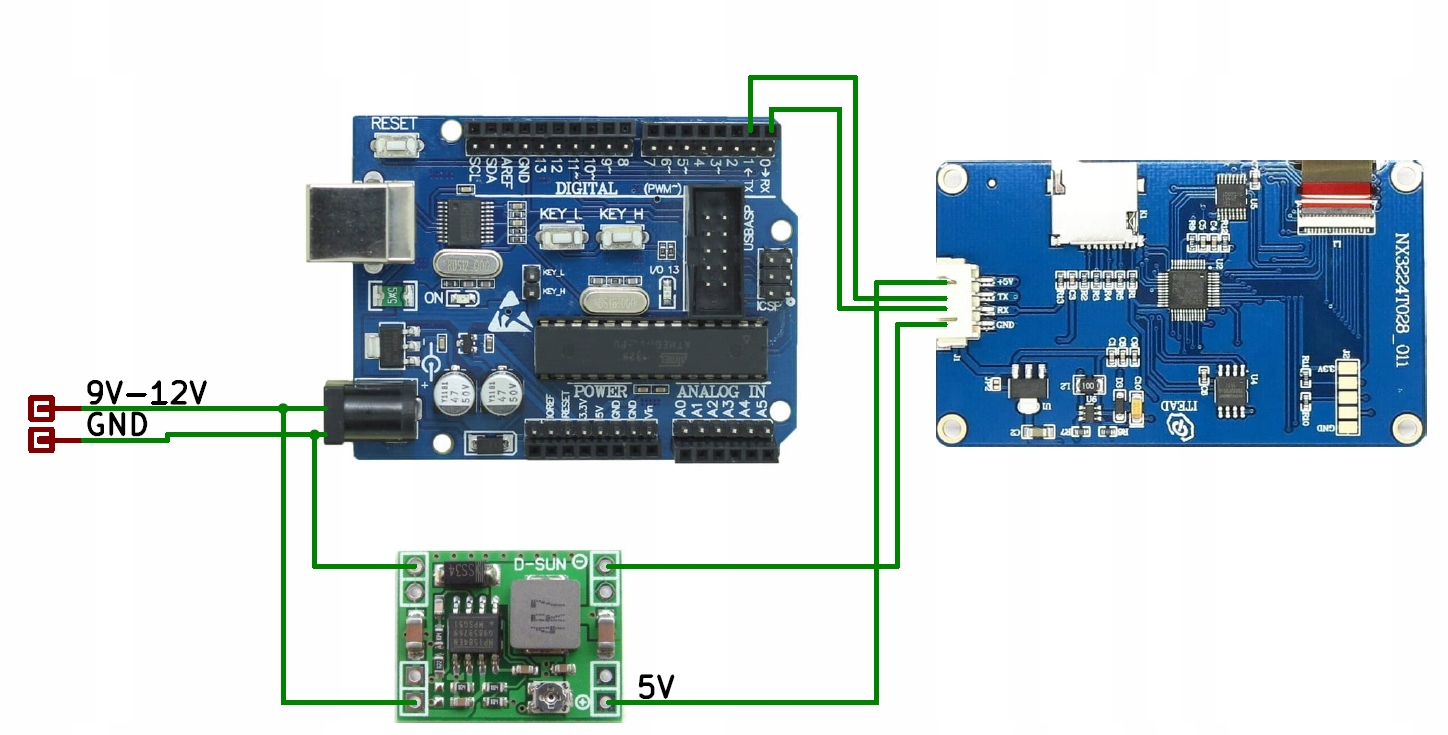

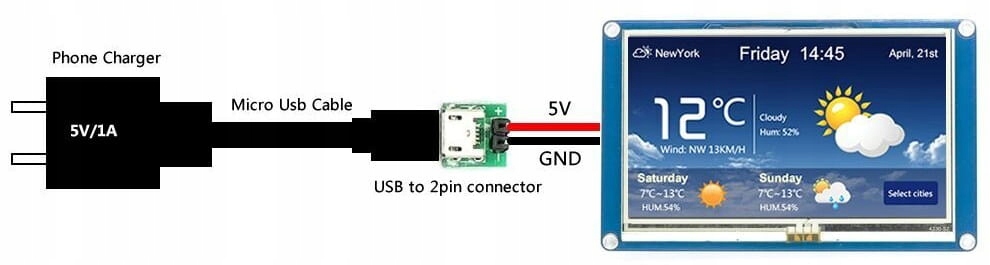

    Для живлення дисплея ми вважаємо за краще використовувати спеціальний модуль FOCA або наведену нижче схему підключення.

    Як джерело живлення можна використовувати:

    • Модуль MP1584
    • Модуль LM2596
    • Модуль LM7805

    Технічна підтримка дисплеїв Nextion.

    Коли ви купуєте дисплей Nextion, ви одразу отримуєте ряд елементів технічної підтримки:

    • Чудовий відеокурс польською мовою, де ми вивчаємо окремі елементи відображення від уроку до уроку. У цьому курсі ви знайдете багато деталей про саме програмне забезпечення дисплея та програмне забезпечення Arduino.
    • На популярному форумі електроніки є відповідна тема з відеопосібником, де можна поставити запитання, представити свій зламаний код і все, що стосується технічних проблем дисплеїв Nextion.
    • Безпосередньо в нашій компанії по телефону або електронною поштою.
    • Бібліотеки для Arduino та Raspberry Pi можна завантажити з веб-сайту виробника.
    • STL-файли корпусів для друку на 3D-принтері можна завантажити з веб-сайту виробника.

    Набір включає:

    • Наступний дисплей
    • USB адаптер живлення
    • З’єднувальні кабелі, закінчені штекером.

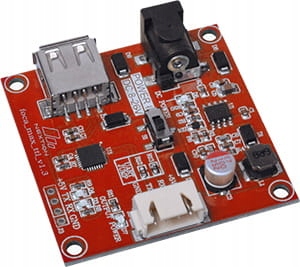

    Конвертер Foca Max USB у TTL, призначений для роботи з дисплеями Nextion.

    Завдяки зовнішньому джерелу живлення 8–26 В постійного струму Foca Max забезпечує стабільне джерело живлення та зручність зв’язку USB із TTL для всіх серій і розмірів дисплеїв Nextion HMI.

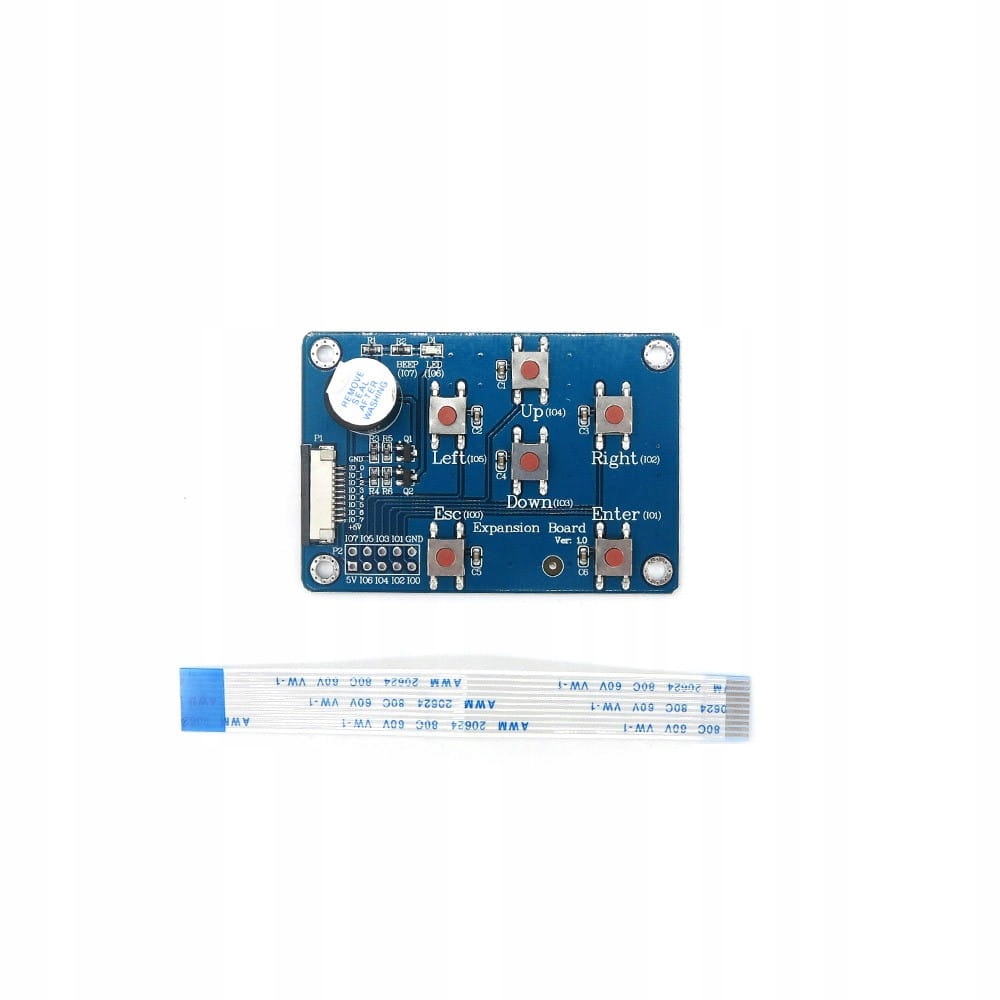

    Розширення для дисплеїв серії Nextion Enhanced. Модуль має 6 кнопок: Esc, Enter, Left, Right, Up, Down, зумер і світлодіоди.

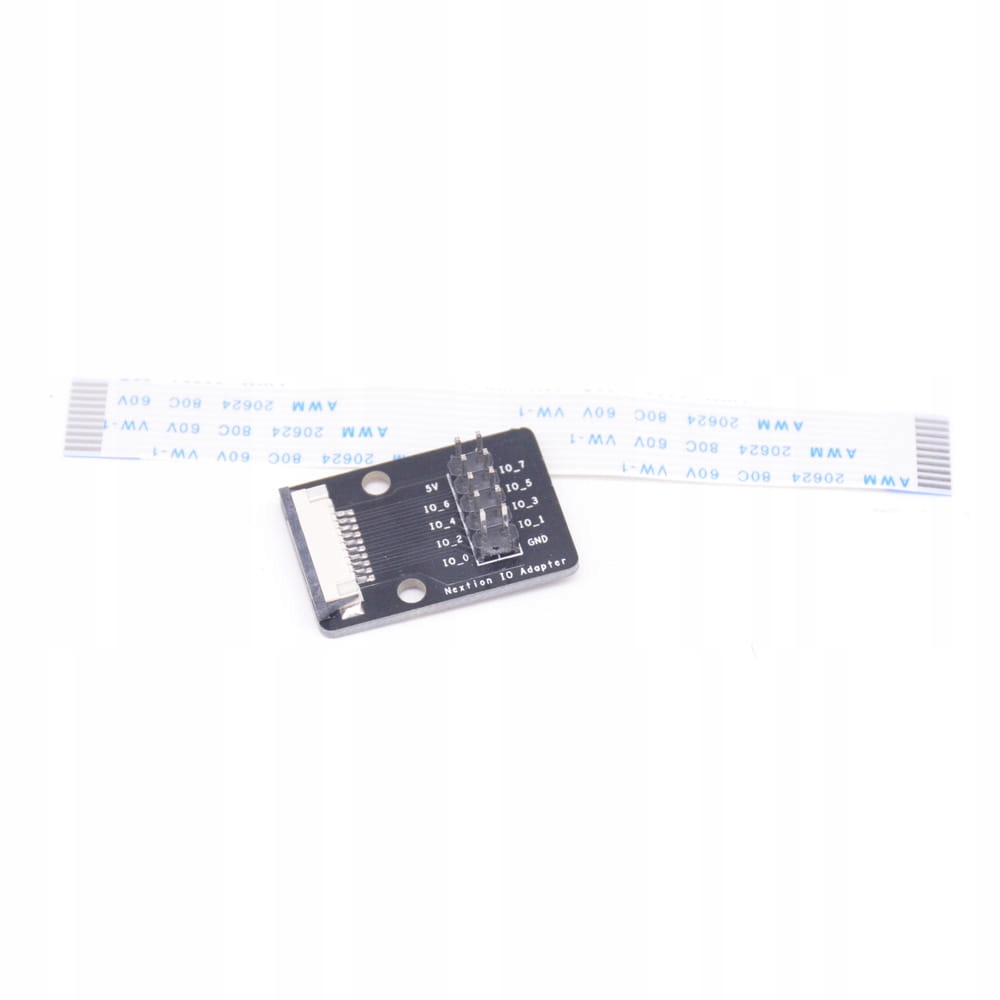

    Простий адаптер із з’єднувальною стрічкою, що забезпечує легкий доступ до порту розширення в дисплеях серії Nextion Enhanced.
