ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 1 СЕКЦІЯ, 80 Л З З'ЄДНАННЯМИ (НІПЕЛЯМИ)

КОД SKRAW-MET: [8234]

Виробник: SM-G (SKRAW MET GROUP)

Включає:

• 1-секційний гідравлічний колектор 80L [1450]
• 2x з’єднання BSP: 1/2" - M22x1. 5 [1388]
• 2x з'єднання BSP: 3/4" - M22x1,5 [1392]

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Дозволяє керувати одним приводом подвійної дії.

Можливо підключити його послідовно до існуючої системи.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Це може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник, використовується в різних типах машин, таких як:

• Cyclops
• Turs
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трипозиційний важіль (1 - 0 - 2)

• пружина самостійно повертається у вертикаль
• Нейтральне положення 0 (важіль вертикально), шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль встановлено похило вперед) шток поршня приводу висувається.
• Робоче положення 2 (важіль встановлено похило назад) шток поршня приводу втягується .

Підключення:

• Power (P) BSP 3/4''
• Повернення (T b>) BSP 3/4''
• Вихід до розділів BSP 1 /2''
• З'єднання BSP 3/ 4"

Технічні характеристики:

Потік масла:  0 - 80 л/хв

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла:-15 ℃ до +80 ℃

Максимальний робочий тиск: 300 бар

Гідравлічна олива на основі мінерального масла

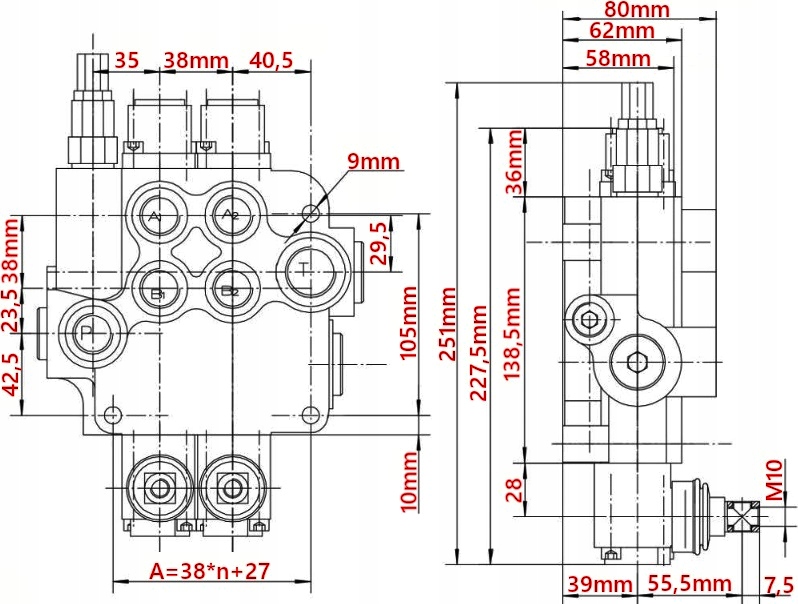

Схема на фото нижче відповідає одній секції розподільника.

Прямі гідравлічні з'єднання - ніпелі

Виробник: SM-G (SKRAW MET GROUP)

Використовуються для з'єднання основних компонентів гідравлічної системи з гідравлічними лініями .

На стороні підключення є ущільнювач ED, який повністю герметизує систему.

Інша сторона відповідає за підключення гідравліки трубопровід або коліно. Ущільнення відбувається після затягування стиків на самоущільнювальному конусі. Це забезпечує повну герметичність системи.

З'єднання призначені для вкручування в корпус. Їх не можна використовувати для з’єднання двох гідравлічних ліній. Для цього використовуються з’єднувачі, доступні на інших аукціонах.

Застосування:

Гідравлічні з’єднання ідеально підходять для машин і пристроїв з гідравлічним приводом.

Їх можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

З'єднання призначені для вкручування в корпус, зокрема: насос, розподільник, привід тощо

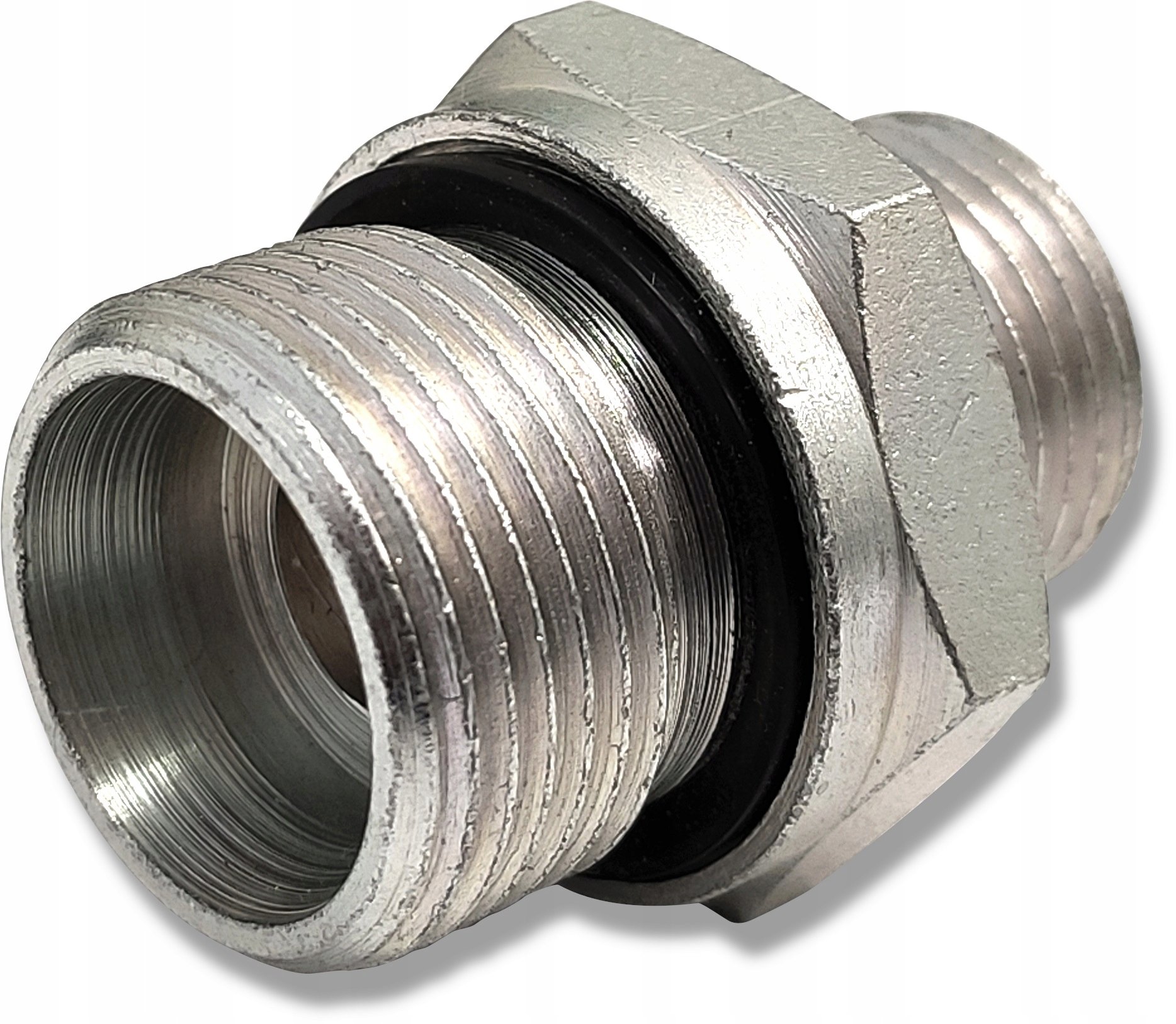

Пряме гідравлічне з'єднання - ніпель M22x1,5 - G3/4"

• Загальна довжина: 38 мм
• Номінальний діаметр проходу: 10 мм
• різьба G1 з боку корпусу: зовнішній дюйм 3/4"
• різьба M2 з боку кабелю: зовнішня метрика M22x1.5

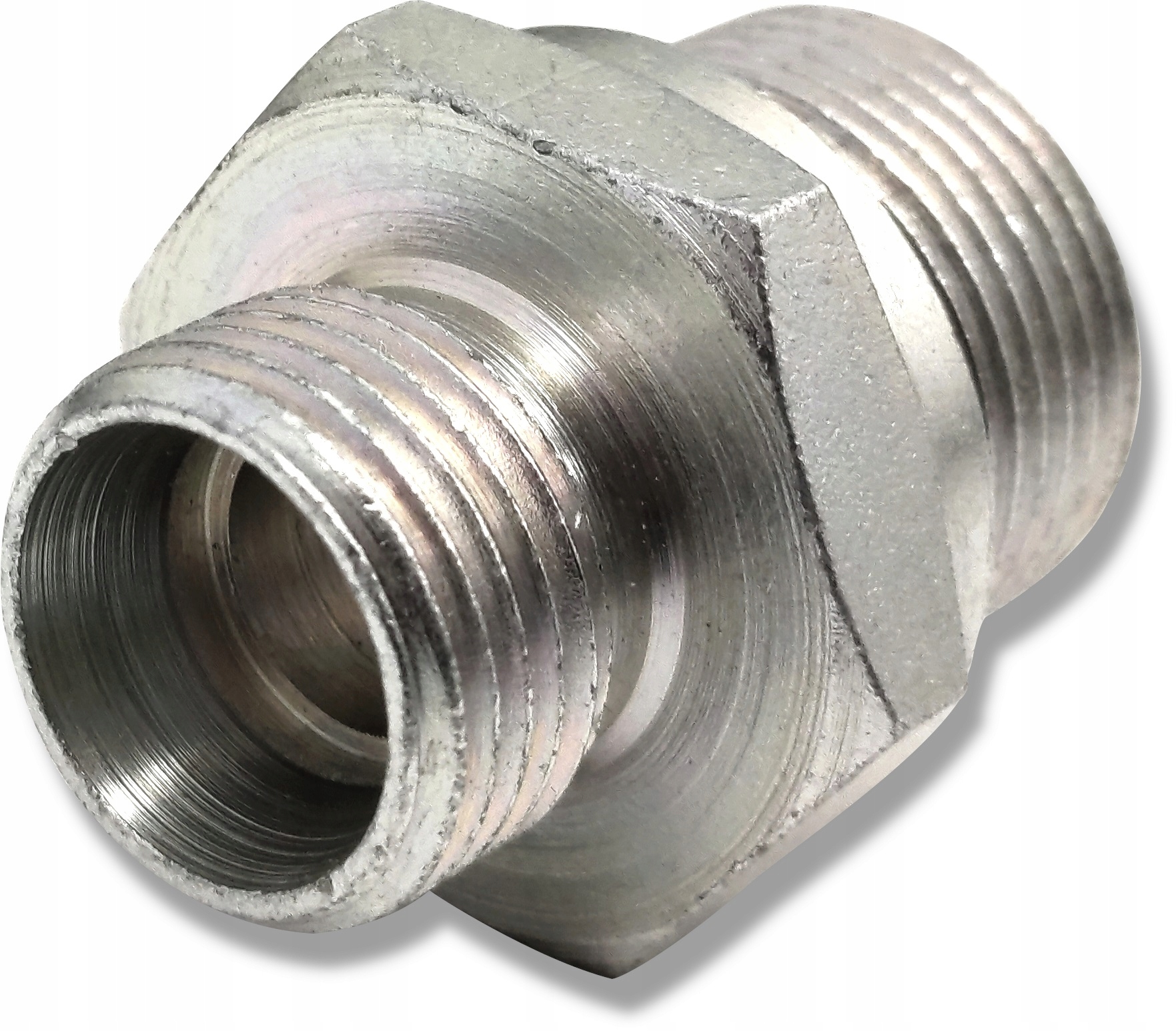

Пряме гідравлічне з'єднання - ніпель M22x1.5 - G1/2"< /h2 >

• Загальна довжина: 35 мм
• Номінальний діаметр проходу: 11,5 мм
• Різьба G1 з боку корпусу: зовнішній дюйм 1/2"
• Різба M2 з боку кабелю: зовнішня метрика M22x1 .5

Кут затискних конусів: 24° (типовий для польського стандарту)

Номінальний тиск: 180 бар

Максимальний тиск: 230 бар

Тип рідини: гідравлічне масло

Версія підключення: легка

Матеріал:

зварювана сталь, оцинкована, стійка до корозії
