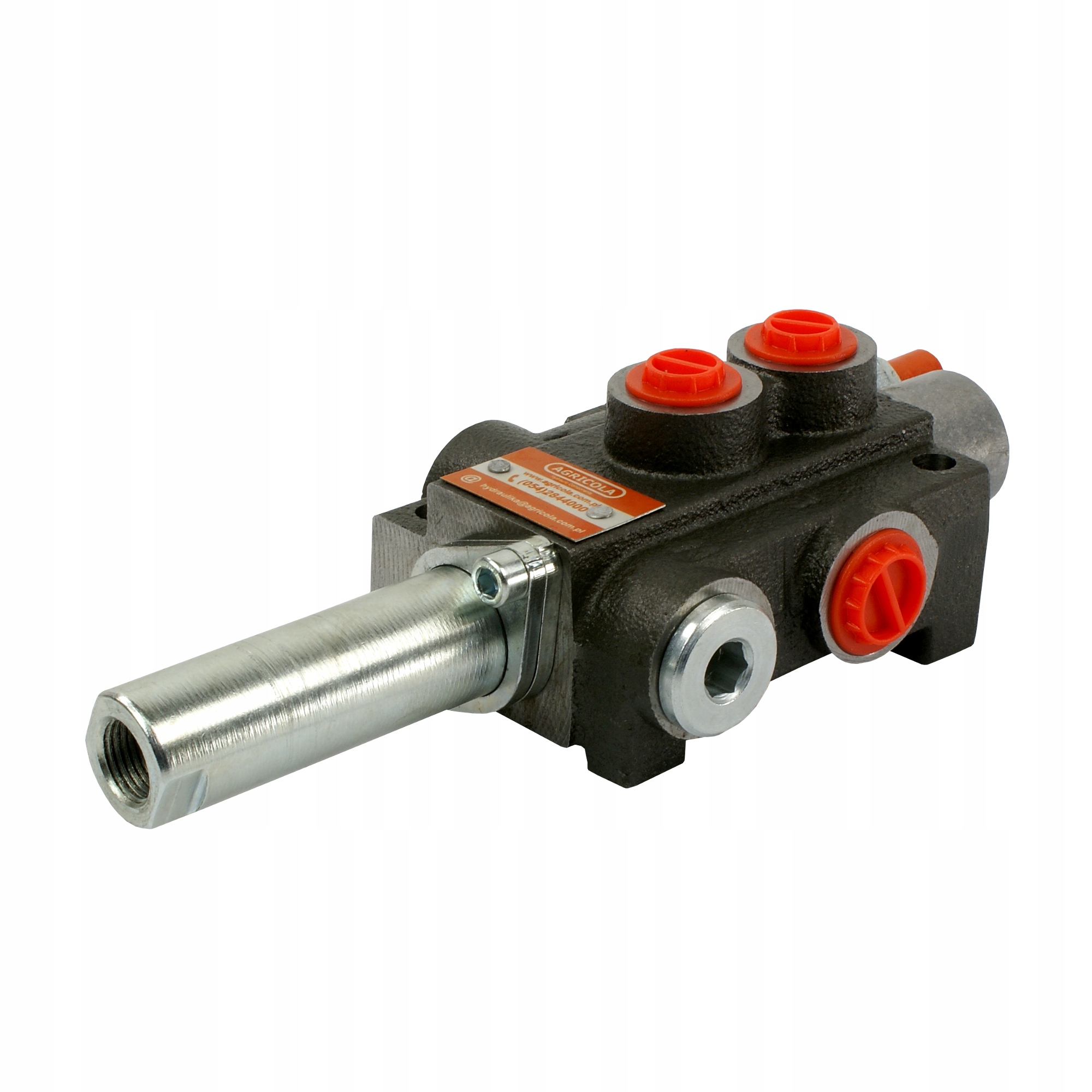

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 1 СЕКЦІЯ P40

КАПОЧКА З ЗАСУВКОЮ В ОБОХ РОБОЧИХ ПОЛОЖЕННЯХ

КАБЕЛЬ АБО КЕРОВАНИЙ ТРОСОМ

Виробництво:

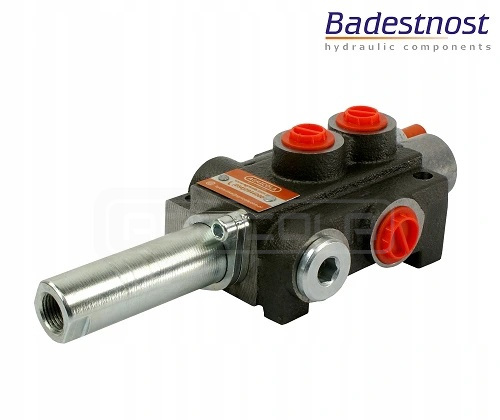

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 01P40 D8 GV1; символ: 1.10.30.014

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Дистриб'ютор адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Повзунок із засувкою в обох робочих положеннях ідеально підходить для керування гідравлічним двигуном. Ви можете запустити двигун і відійти від розподільника, не тримаючи важіль або натягуючи трос.

Установлення повзунка в положення 0 не зупиняє двигун негайно, але спричиняє його поступове сповільнення . Рекомендовано для машин, в яких двигун обертає середню або велику масу.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 40 л/хв. . Приклад керування: привод подвійної дії.

Можливість послідовного підключення до наявної системи (потрібна натискна муфта).

Керування:

Трьохпозиційний повзунок (1 - 0 - 2), з фіксатором, тобто сам утримує положення в робочому положенні.

• Нейтральне положення 0 (важіль поставлено вертикально) двигун стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено по діагоналі вперед) двигун обертається вліво.< /li>
• Робоче положення 2 (важіль нахилено назад), двигун обертається вправо.

З правого боку , гідравлічна схема пропонованого розподільника:

Підключення:

• Подача від насоса (P1, P2): внутрішня різьба BSP 1/2"
• Повернення до резервуару ( T1, T2): внутрішня різьба BSP 1/2''
• Секції (A, B): внутрішня різьба BSP 3/8''
• Послідовне з’єднання (N): внутрішня різьба BSP 1/2"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секції: 300 бар

Тиск відкриття перепускного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість саморегулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26
• Густіша, високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температур олії:

• Допустима температура навколишнього середовища: від -40 C до +60 C< /li>
• Допустима температура масла: від -15 C до +80 C

Важливо!!!

Розгалужувач з важільним управлінням вкладається в упаковку, комплект для закручування кабелю відправляється окремо.

Щоб пристосувати розподільник до управління тросом, необхідно відкрутити корпус з важелем і прикрутити на його місце комплект троса. Встановлення дуже просте та не потребує додаткових інструментів.

Після встановлення набору кабелів корпус із важелем залишається в розпорядженні клієнта.
