ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 1 СЕКЦІЯ 80 Л/ХВ

З АЛЬТЕРНАТИВНИМ КЕРУВАННЯМ

В КОМПЛЕКТІ 2М КАБЕЛЮ ТА КУЗОВ З ВАЖЕЛЕМ

Виробництво:

• Дистриб'ютор: Badestnost, символ: 1.10.35.010< /li>
• Трос: Гідролідер, символ: 1.20.00.013.1
• Корпус із важелем: Гідролідер, символ: 1.15.00.020< /li>

Застосування:

Набір підходить для різних типів машин, таких як: сільськогосподарські, садівничі, лісові, будівельні, промислові машини , трактори, обприскувачі, турери, навантажувачі Cyclops, HDS, навантажувачі, екскаватори, підмітальні машини та інші пристрої з гідравлічним керуванням.

Він використовується скрізь, де з міркувань безпеки, кращого комфорту керування та необхідності підтримувати чистоту, необхідно встановлювати розподільник зовні салону. У салоні залишається тільки блок управління (в даному випадку трос і корпус з важелем).

Важіль, розташований безпосередньо біля розподільника, забезпечує альтернативне керування гідросистемою. Це рішення дозволяє керувати одним і тим самим розподільником з двох різних місць на машині.

ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

Технічні дані:

• Рекомендована витрата масла в системі: 0 - 80 л/хв
• Максимальний тиск подачі: 250 бар
li >
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

  180 бар при 20 л/хв

  190 бар при 40 л/хв

  200 бар при 60 л/хв

  210 бар при 80 л/хв

  Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

• Можливість саморегулювання, повний поворот клапана змінюється на 30 бар< /li>

З'єднання:

• Внутрішні нитки. в корпусі: корм: 1/2'' ; повернення: 3/4''; секції: 1/2''
• Внутрішня різьба кабельної трубки: M16x1,5
• Внутрішня різьба наконечника повзуна: M6x1,5

Тип і температура масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: -15 C до +80 C
• Розріджена високоякісна олія: LOTOS AGROL BOXOL 26
• Гуща високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

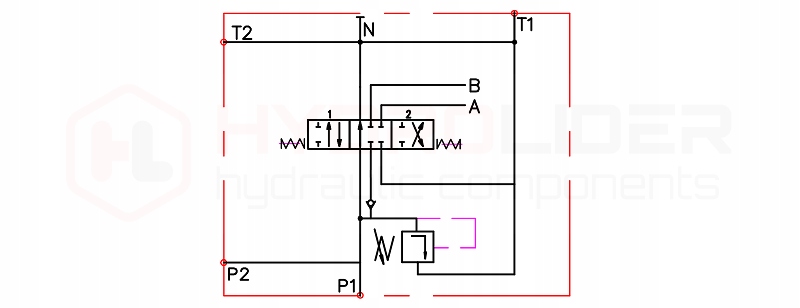

Керування та принцип роботи:

• Приклад керування: односторонній або двосторонній циліндр, а також гідравлічний двигун в обох напрямках.
• 3-повзунок позиційний (1 - 0 - 2), на пружині, тобто самостійно повертається в нейтральне положення після відпускання важеля.
• У нейтральному положенні масло тече вільно. у зворотну лінію, насос розвантажується
• Можливість послідовного підключення до існуючої системи (потрібна напірна втулка).

КОРПУС З ВАЖЕЛЕМ ТА ТРОСОМ

Технічні дані:

• Матеріал корпусу: пластик
• Матеріал кронштейнів кріплення до основи: оцинкована сталь
• Керування повзунком розподільника: в обох напрямках
• Можливість послідовного з'єднання з іншими, однаковими корпусами
• Загальна товщина корпусу: 49 мм
• Довжина кабелю керування: 2000 мм
• Зовнішня різьба кінця оболонки кабелю: M16x1,5
• Зовнішня різьба кінця кабелю: M6x1
