DIY - електричний годинник C51 - AT89C2051 - DIY 6 біт - для збирання
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 50
Оплачивая «DIY - электрические часы C51 - AT89C2051 - DIY 6 бит - нужно собрать» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Набори DIY (для самостійного збирання), які містять усі елементи електронного годинника з будильником.
Через те, що набір складається з досить великої кількості елементів і його збірка може бути надто складною для менш досвідчених електроніків, я рекомендую уважно обдумати покупку, оскільки це може бути надто складним завданням для молодих людей.
Цей модуль є розширеним еквівалентом інших пропонованих годинників, наприклад, тому що він має 6 сегментів, які відображають цифри (шестирозрядні).
Зібраний і активований годинник, безсумнівно, є великим трофеєм для юного виконавця, а також є практичним гаджетом, який вимірює час і виконує функцію будильника.
Після складання набору я рекомендую ретельно перевірити його на правильне розташування елементів на своїх місцях і якість паяні з'єднання в термінах можливих коротких замикань між проводами перед підключенням джерела живлення. Також важливо правильно розмістити інтегральну схему в розетці (щоб її випадково не вставити догори дном).
Основні параметри набору:
- Робоча напруга: DC 7 - 12V
- Інтегральна схема - Чіп: AT89C2051. година,
- Відображення точного часу,
- Формат відображення: 12 годин/24 години
- Точний час у дорозі - таймер
- діапазон похибок ± 1 сек. на день.
Збірка:
Щоб правильно зібрати модуль годинника, перевірте кожен елемент перед паянням, щоб не переплутати його значення та полярність у випадку електролітичних конденсаторів.

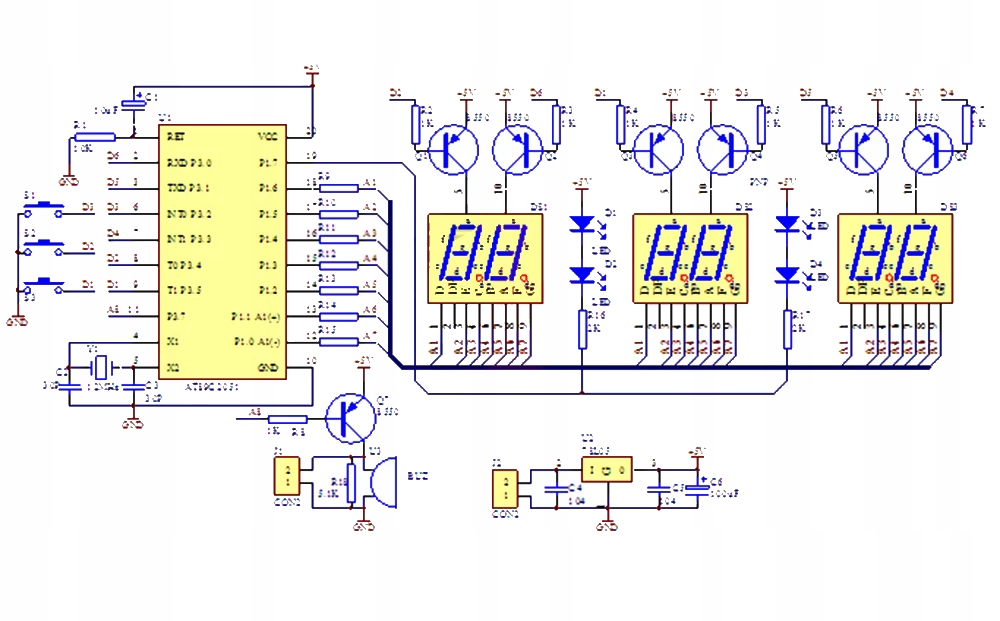

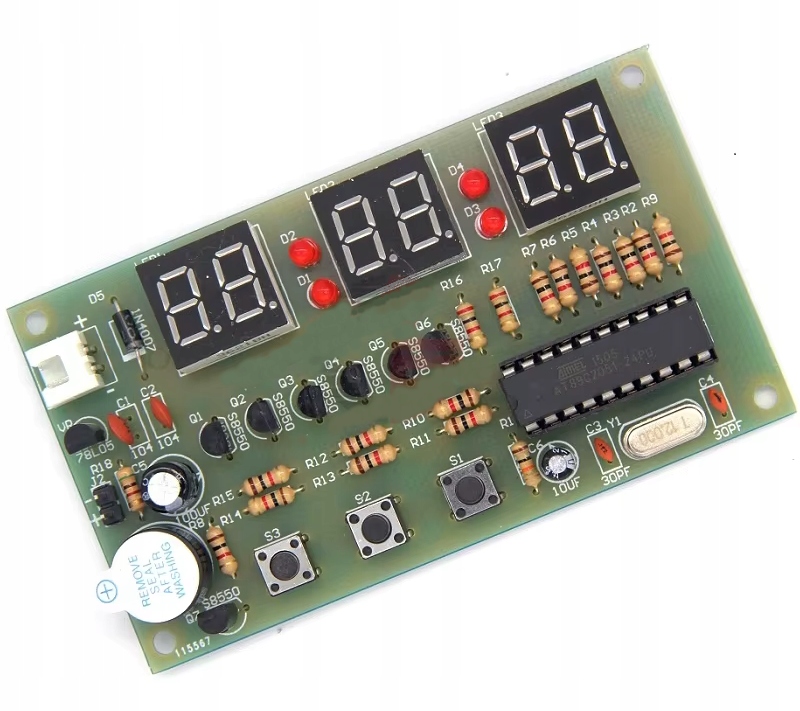

На малюнку показано точну схему модуля, яка може полегшити правильну збірку деяким інженерам-електронникам. Крім того, на друкованій платі (ламінаті) нанесено розташування всіх елементів, що входять до комплекту. Оскільки пропонована версія годинника була мінімально модернізована (для зменшення поверхні ламінату), фактичний друк на платі дещо відрізняється від того, що видно на фотографіях, але це стосується лише розташування одного транзистора і не створює жодних проблем під час монтажу та введення в експлуатацію. Виробник додав двожильний кабель із вилкою та розеткою для цієї вилки, яка використовується для живлення годинника після його складання. При підключенні джерела живлення не покладайтеся на кольори проводів, а лише на маркування, надруковане на ламінатній дошці - плюс «+», мінус «-».
Для роботи годинника виробник передбачив три перемикачі «S1 - S3», за допомогою яких ви можете керувати всіма функціями, такими як: будильник, секундомір, увімкнення та вимкнення звуку тощо. На жаль, не надано додаткових інструкцій, щоб полегшити навчання. використовувати це, тому кожен має навчитися цьому методом проб і помилок.
Увага!!!
Останнім часом на ринку з’явилося багато подібних наборів із незапрограмованими процесорами (порожніми).
Тому ми вжили заходів перевірки та запевняємо вас, що всі набори DIY із шестирозрядним годинником, які ми пропонуємо, мають правильно запрограмовані процесори та були індивідуально перевірені та перевірені.
Ми не несе відповідальність за набори, пропоновані іншими продавцями.
Увага!
Модульний ламінат має дуже тонкі доріжки, що вимагає контрольованої температури пайки. Інакше доріжки можуть бути пошкоджені.
