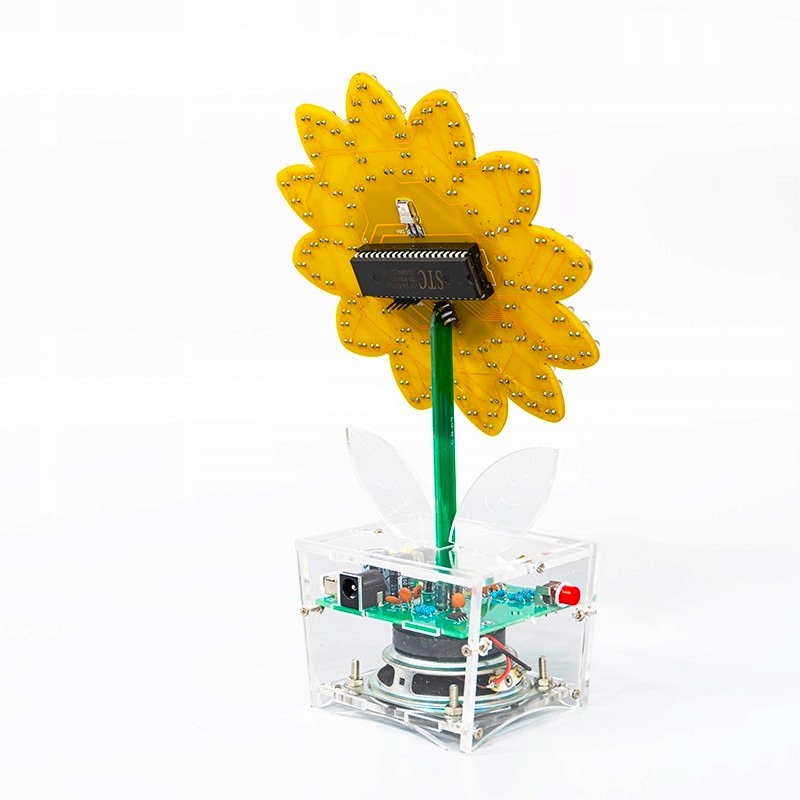

Набір для самостійного збирання динаміка Bluetooth Sunflower

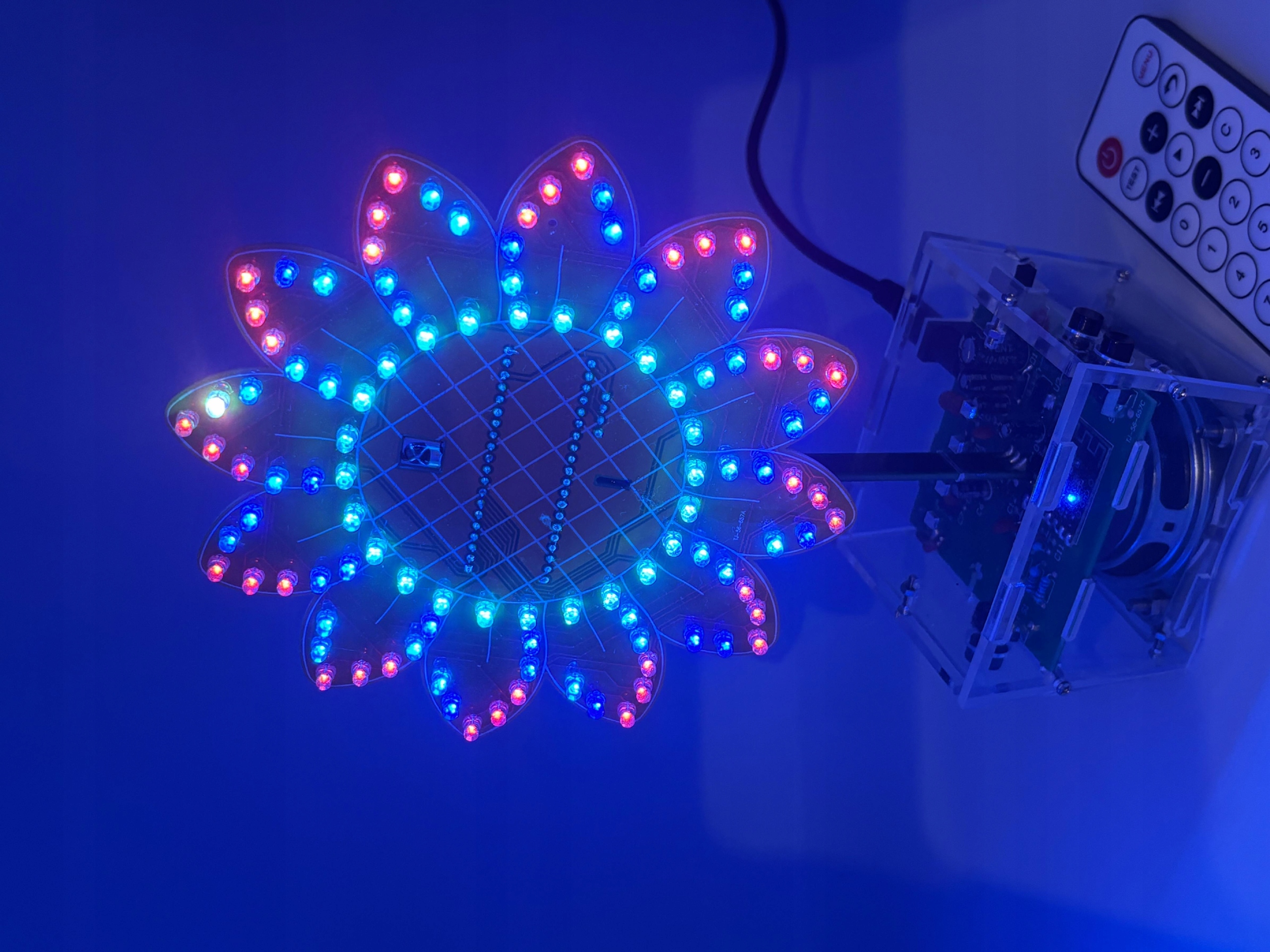

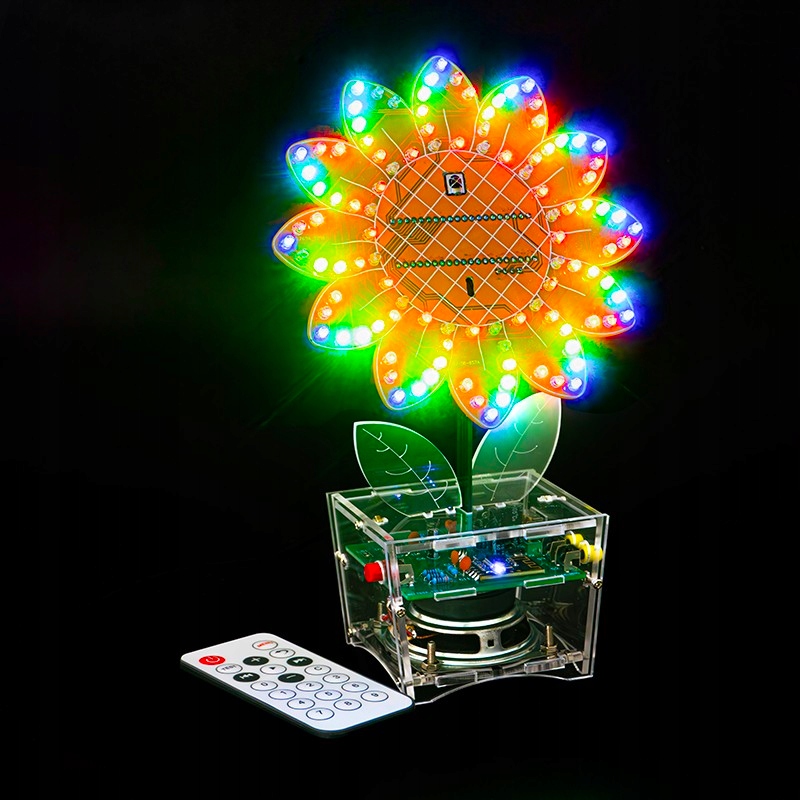

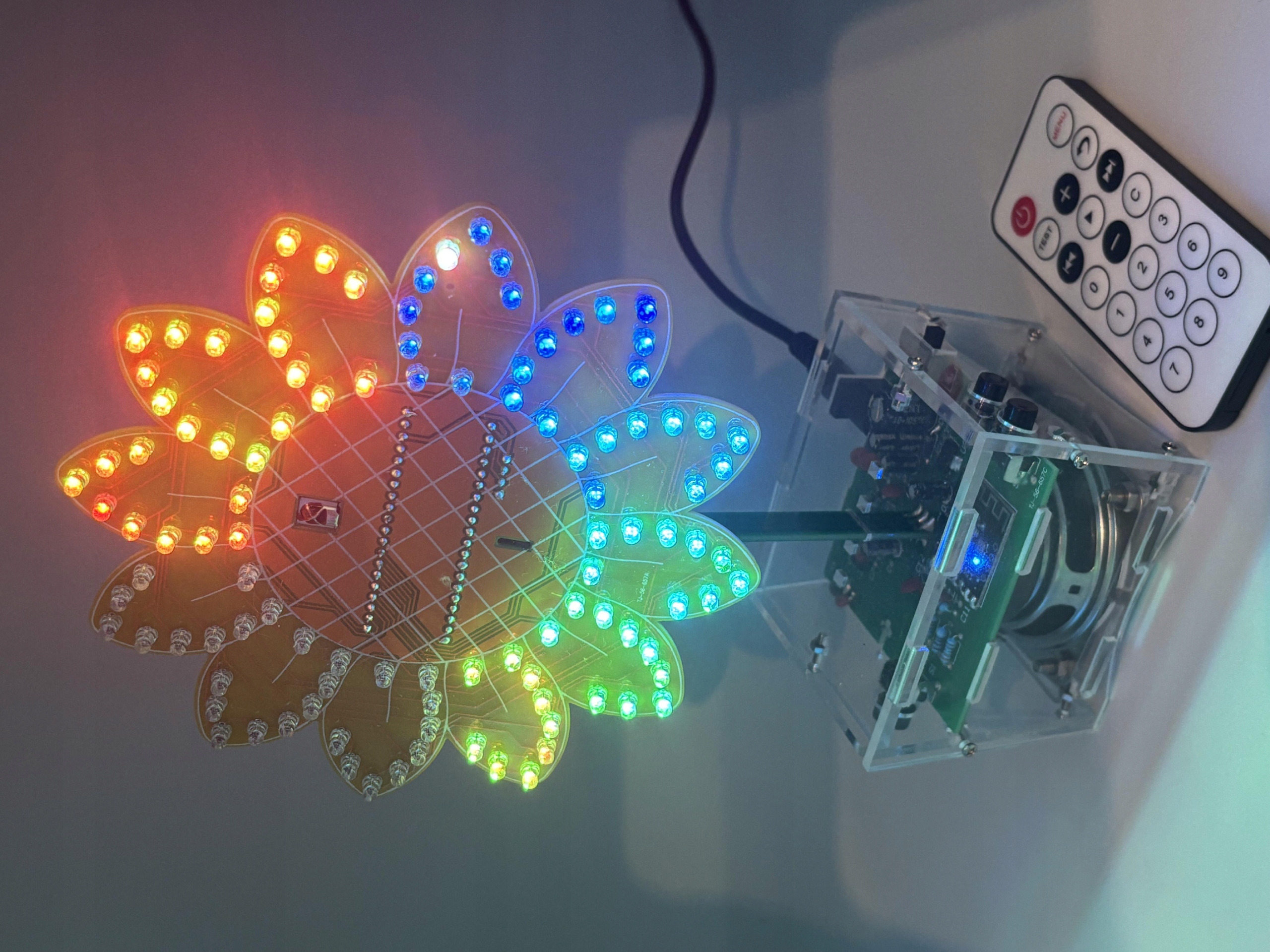

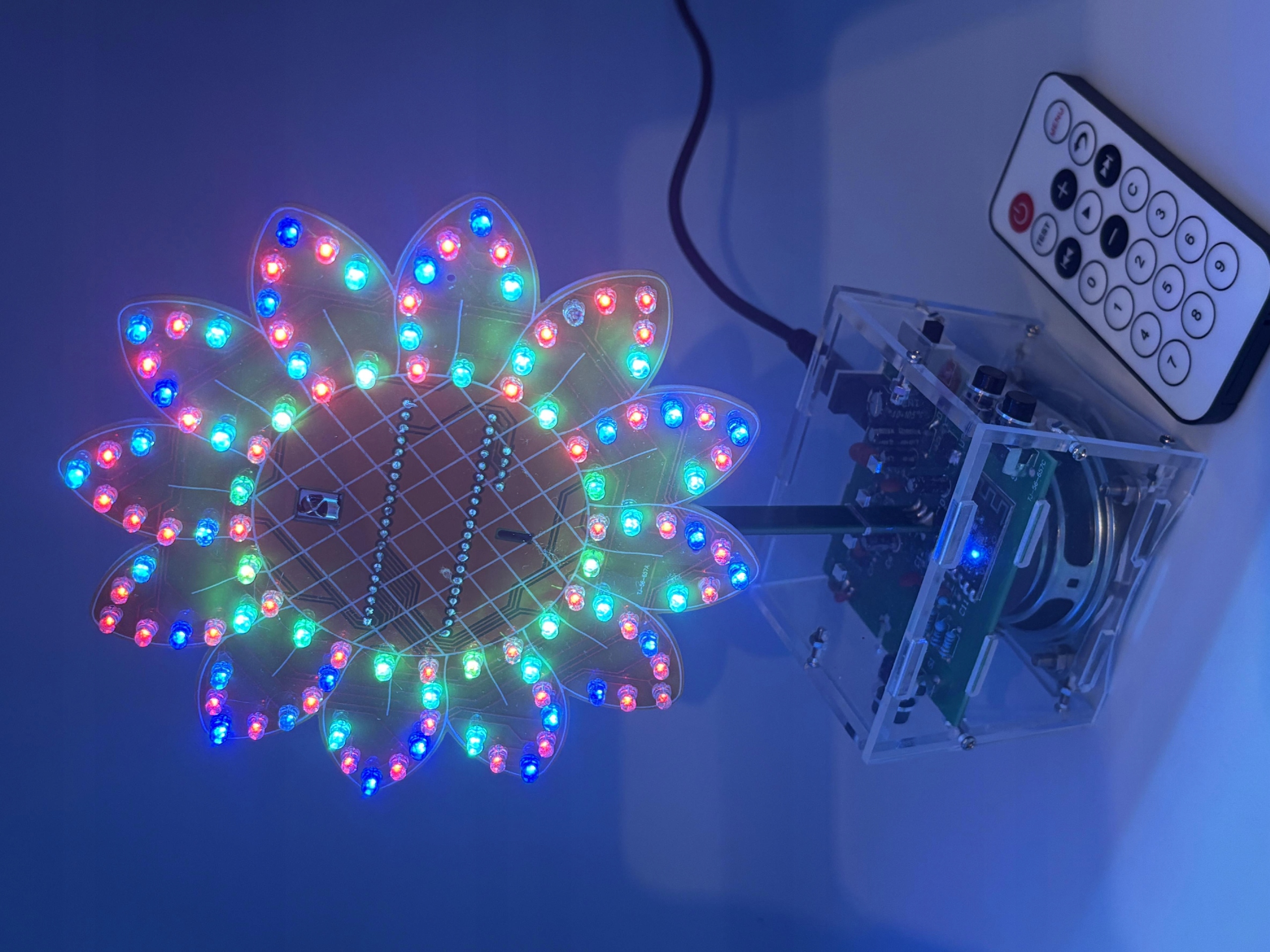

Інтерактивний електронний проект зі світлодіодним візуалізатором і Bluetooth-аудіо

Технічна архітектура:

  • Система керування світлодіодами: мікроконтролер STC15F2K60S2 керує 110 світлодіодами через двотактний вихід для 16 програмованих шаблонів освітлення.
  • Обробка аудіо: мікросхема підсилювача HT6872 (вихід 2 Вт) з регулюванням напруги ASM1117-3,3 В для роботи без перешкод
  • Подвійний інтерфейс керування: ІЧ-пульт дистанційного керування + фізичні кнопки для керування освітленням/аудіо
  • Intelligent Beat Sync: отримання АЦП створює світлове шоу, що реагує на музику

Ключові характеристики:

  • Комплексний навчальний набір - навчає паянню SMD, розробці схем і програмуванню мікроконтролерів
  • Динамічні світлові ефекти - 16 програмованих режимів з регулюванням швидкості
  • Покращений Bluetooth 5.0 - підтримка A2DP із радіусом дії 10 м (модуль XFM-M18/MH-M18)
  • Професійне налагодження - містить докладний посібник із вирішення поширених проблем зі збиранням

Технічні характеристики: Основні компонентиSTC15F2K60S2 MCU, підсилювач HT6872, регулятор ASM1117-3.3V Вимоги до живленняМінімум 5 В/1 А (роз’єм USB-C або 5,5 мм постійного струму) АудіовихідМонодинамік 2 Вт з регулятором гучності Методи керуванняІнфрачервоний пульт (20 функцій) + 3 фізичні кнопки Світлодіодна матриця110 світлодіодів RGB у формі соняшника

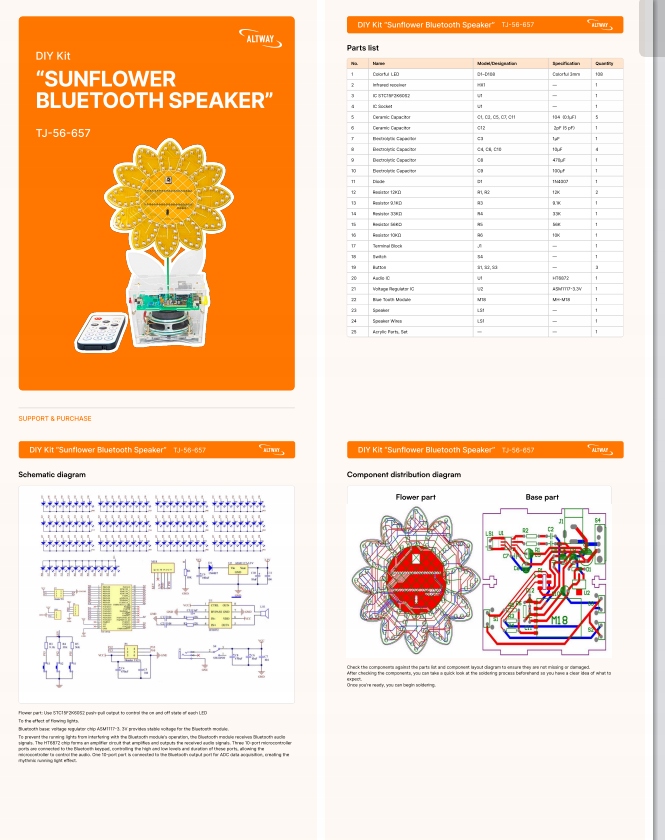

Посібник зі збирання та налагодження:

  • Перевірка компонентів: зіставлення частин із схемою розподілу перед спаюванням
  • Критичні зміни:
  • Зніміть діод і мостові колодки модуля MH-M18.
  • Перевірте схему регулювання 3,3 В перед увімкненням
  • Запустити тест:
  • Використовуйте адаптер живлення ≥1A (не USB комп’ютера)
  • Початковий стан: світлодіоди увімкнено + сигнал з’єднання Bluetooth
  • Перевірка функцій:
  • Дистанційне керування: перевірте всі 16 режимів керування освітленням і звуком
  • Кнопки: перевірка відтворення/паузи, пропуск доріжки та гучність

    • Ключові функції усунення несправностей: Проблеми зі світлодіодамиПеревірте полярність (довгий контакт=+) і орієнтацію мікроконтролера. Проблеми з BluetoothПеревірте налаштування 3,3 В і модифікацію діода Спотворення звукуЗменште гучність модуля або оновіть блок живлення Порушення з’єднанняВикористовуйте джерело живлення 5 В/2 А+ зі стабільним вихідним сигналом

    Пакет включає:

    • Усі електронні компоненти (розібрані)
    • Друковані плати з попередньо просвердленими отворами
    • Необхідні роз'єми та обладнання

    Примітка. Потрібна технічна збірка. Блок живлення не входить.
