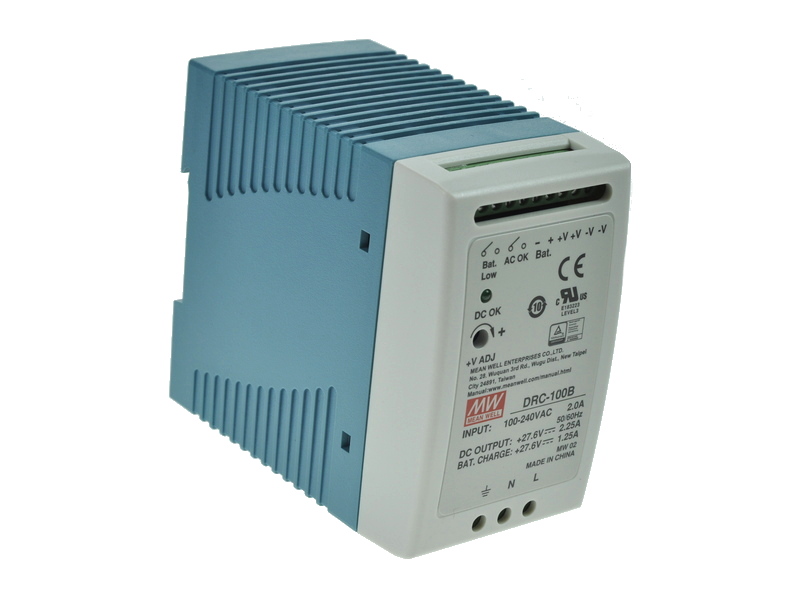

БЛОК ЖИВЛЕННЯ DIN MEAN WELL 96,6 Вт 27,6 В постійного струму 2,25 A

КОД ПРОДУКТУ: 43133

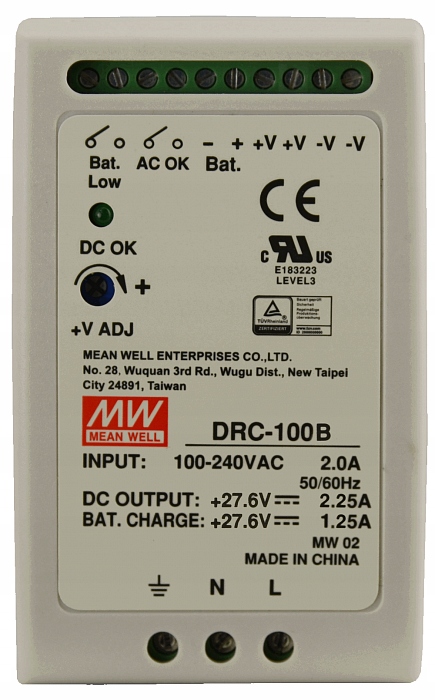

Найважливіші особливості джерела живлення MeanWell DRC-100B:

• Універсальна напруга живлення змінного струму - від 90 до 264 В і постійного струму - від 127 до 370 В
• Захист: захист від короткого замикання, перенапруги та перевантаження
• Технічні виходи типу OC: AC OK – збій мережі змінного струму, Bat. Low – низька напруга батареї
• Висока ефективність – 88%
• Захист від глибокого розряду батареї
• Захист від падіння напруга та зворотна полярність батареї
• Охолодження відкритої системи (без примусової циркуляції повітря)

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 27,6 В постійного струму
• Вихідний струм: 2,25 A
• Діапазон вихідного струму: 0–2,25 A
• Вихідна напруга батареї: 27,6 В постійного струму
• Максимальний зарядний струм батареї: 1,25 A
• Діапазон зарядного струму акумулятора: 0–1,25 A
• Рекомендований акумулятор: необслуговуваний/гелевий 12 В 7-18 А·год (2 шт.)
• Потужність: 96,6 W
• Перешкоди та шум: 200 мВ p-p
• Діапазон вихідної напруги: 24–30 В постійного струму
• Допуск вихідної напруги: ± 1%
• Стабілізація від змін мережі: ± 0,5%
• Стабілізація від змін навантаження: ± 0,5%
• Час встановлення/наростання/утримання: 400 мс/50 мс/50 мс< /li>

Вхідні параметри:

• Діапазон вхідної напруги: 90–264 В змінного струму або 127–370 В постійного струму
• Діапазон частот: 47–63 Гц
• ККД: 89%
• Вхідний струм: 1,1 А (при 230 В змінного струму)
• Максимальний стрибок струму: 60 А (при 230 В змінного струму)

Захист:

• Захист від перевантаження: 105% - 150% максимальної вихідної потужності. Тип захисту: відсічка вихідної напруги; відновлення напруги відбувається після припинення перевантаження.
• Перевищення напруги: 28,98 - 37,26 В
• Перед надмірним розрядом акумулятора: 20 В (± 1 В)

Навколишнє середовище:

• Робоча температура: від -30 до +70°C
• Робоча вологість: 20–90% (без конденсації)
• Температура та вологість зберігання: від -40 до +85°C, 10–95 RH
• Ефективність як функція температури: ± 0,03% / °C (0–50°C) при вихід
• Вібрації: 10 – 500 Гц, 2G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

• Стандарти: UL60950-1, TUV EN60950-1
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 1,5 кВ змінного струму , O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму
• EMI випромінювання та провідність: відповідає EN55022 (CISPR22) класу B, EN61000-3-2,-3
• Гармонічне: відповідає EN61000-3-2,3
• Стійкість до EMS: Відповідає EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024

Інше:

• MTBF: 410,1 тис. годин відповідно до стандарту MIL-HDBK-217F (25 °C)

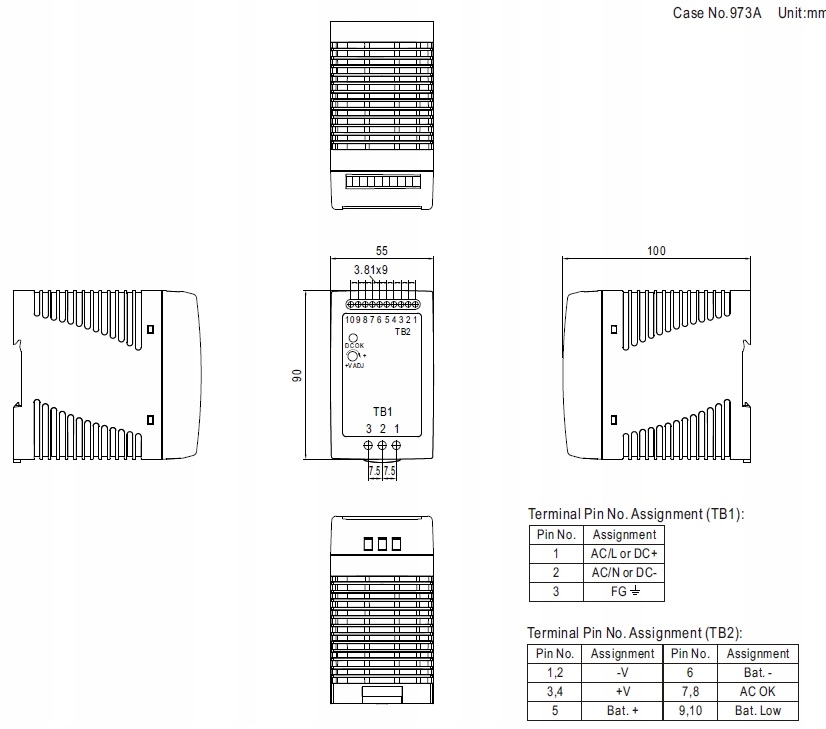

• Розміри: 55 x 90 x 100 мм (довжина x ширина x висота)
• Вага: 0,37 кг
