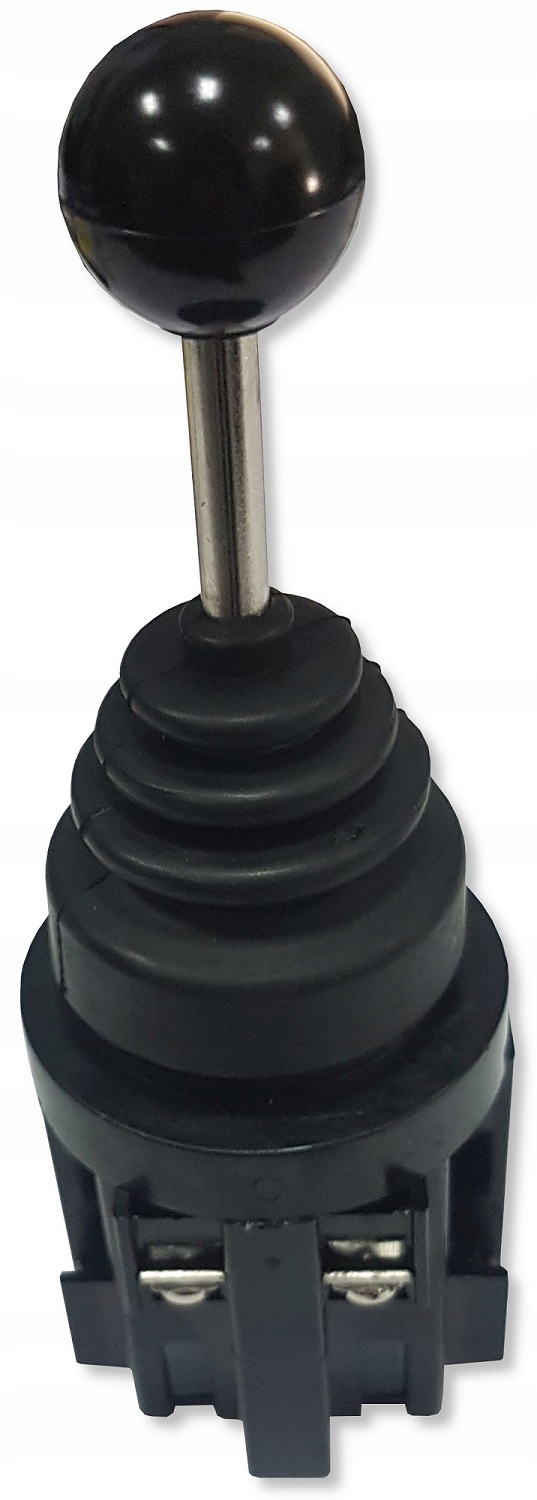

4-позиційний джойстик електричного маніпулятора

СКРАВ-МЕТ КОД: [0173]

Джойстик із 4 нестабільними положеннями та стабільним середнім положенням.

Якщо керуючий відпускає джойстик, він повертається в середнє - нейтральне положення.

Важіль-маніпулятор дозволяє управляти двома секціями в розподільнику електричний.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

КЕРУВАННЯ

Чотирипозиційний важіль

• пружина сама повертається у вертикальне положення
• Нейтральне положення 0 (важіль встановлено вертикально) поршневі штоки приводу нерухомі - масло йде до перелив
• Робоче положення 1 (важіль встановлений у переднє діагональне положення) шток поршня першого приводу висувається
• Робоче положення 2 (важіль похилий назад) шток поршня першого приводу втягується
• Робоче положення 3 (важіль похилий в ліворуч) поршневий шток другого приводу висувається
• Робоче положення 4 (важіль похило вправо) поршневий шток другого приводу втягується

Збірка:

• Призначений для встановлення в отвір Ø 30 мм.
• Встановлення здійснюється шляхом відкручування кульки важеля, відкручування кільця з кришка, Передаточне число джойстик через отвір і знову загвинтіть кільце та кульку.
• Вони мають гумовий ущільнювальний кожух, який захищає від пилу, води та стійкий до масла.

Технічні характеристики:

Кількість позицій: 4

Контактні блоки: 4 x NO

Розміри: 51 x 55 x 146 мм

Випробувальна напруга: 2,2 кВ

• Навантажувальна здатність контактів змінного струму : 6 A / 250 В (з резистивним навантаженням)
• Контактне навантаження постійного струму: 2,2 A / 110 В (з резистивним навантаженням)
