DMX512 бездротовий приймальний модуль
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 9901
Оплачивая «DMX512 беспроводной приемный модуль» данное изделие из «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Невеликий розмір, легко вписується в інтер’єр наявного освітлення.
Операція однією клавішею, триколірний світлодіодний дисплей.
Передача стандартних даних протоколу DMX512 контролера,
може також передавати освітлення та освітлювальні дані протоколу DMX512.
126 каналів автоматичного стрибка частот,
висока здатність запобігати перешкодам для забезпечення надійності роботи.
7 груп ідентифікаційних кодів, користувач може використовувати 7 груп окремої бездротової системи
не заважаючи одна одній в одному місці.
Вхідна напруга: 5 В постійного струму
Робоча частотна ділянка: діапазон ISM 2,4 ГГц, частотна ділянка 126 каналів;
Максимальна потужність передачі: 20 дБм
Чутливий приймач: -94 дБм
Сигнальний порт: послідовний порт RS485 або CPU AURT.
Посібник користувача:
Ідентифікаційний код і відповідне співвідношення кольорів світлодіода:
1: ЧЕРВОНИЙ
2:ЗЕЛЕНИЙ
p>
3:ЧЕРВОНИЙ+ЖАДІВНИЙ = ЖОВТИЙ
4:СИНІЙ
5:ЧЕРВОНИЙ+СИНІЙ = ФІОЛЕТОВИЙ
6: ЗЕЛЕНИЙ + СИНІЙ = Блакитний
7:ЧЕРВОНИЙ+ЖАДІВНИЙ+СИНІЙ = БІЛИЙ
Натисніть клавішу 1 раз, щоб вказати налаштування ідентифікатора, натисніть знову щоб установити IC, потім значення ID додає 1 кожного разу, натискаючи.
Умови роботи:
Постійний світлодіод: немає DMX або бездротового сигналу.
Червоний спалах : передача.
Блимання зеленого світлодіода: прийом
РЧ-частота ------2. 400-2. 525G, всього 126 каналів, автоматичний пошук.
Ідентифікаційний код ------- "1-7" груповий ідентифікаційний код, натисніть кнопку "ключ", щоб встановити,
можна працювати лише під однаковим ідентифікаційним кодом передавача та приймача.
Встановіть зв’язок:
Увімкніть плату бездротового прийому та передавальної плати DMX512.
Натисніть кнопку " key" button ", щоб встановити однакове значення ID для переданого та отриманого масивів.
Використовуйте різні значення ID, якщо вам потрібно використовувати більше ніж 1 бездротову групу в одному місці одночасно.
Червоний світлодіод блимає, коли передавач передає дані DMX без порушеної частотної ділянки,
тоді приймач змінює передану частотну ділянку.
Зелений світлодіод блимає поки не буде отримано виправлене значення ідентифікатора, світлодіод блимає швидше, коли дані DMX є швидшими.
Тоді зв’язок встановлено належним чином.
Пакет включає:

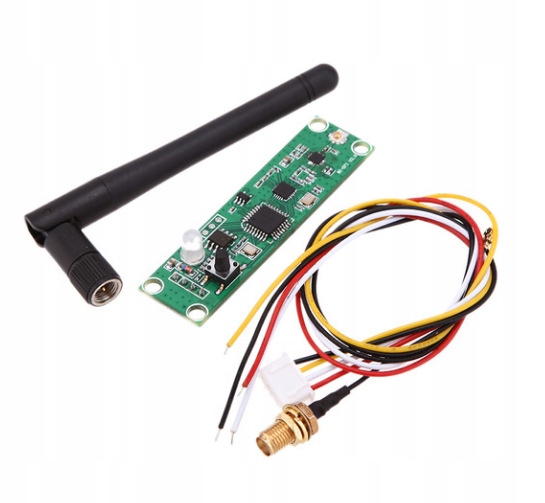

1 * Плата бездротового модуля DMX512 на трансивері світлодіодного контролера PCB
