ДОМАШНЯ GSM СИГНАЛІЗАЦІЯ SATEL PERFECTA 4 BOSCH

Дротова сигналізація Satel Perfecta з 4 датчиками Bosch

У комплекті:

• Пульт керування Satel Perfecta 32 - 1 шт.;
• Антена Satel ANT-GSM-I – 1 шт.;
• Накладний пластиковий корпус Satel OPU-4 P – 1 шт.;
• Трансформатор Pulsar AWT150 40VA/16V/18V – 1 шт.;
• аксесуари панелі керування (акумуляторний кабель, монтажні штифти, резистори);
• Дротова клавіатура Satel PRF-LCD - 1 шт.;< /li>
• li>
• провідний внутрішній сповіщувач руху Bosch Gen2 ISC-BPR2-W12 – 4 шт.;
• проводовий зовнішній оптико-акустичний сигналізатор Yotogi TI700 – 1 шт.;
>
• необслуговуваний акумулятор 12V 7Ah - 1 шт.

Налаштування ППК можливо трьома способами: за допомогою програми Perfecta Soft (з комп'ютера, підключеного через RS-232 (TTL) – потрібен кабель Satel USB-RS або DB9FC/RJ-KPL – не входить у комплект, віддалено (GPRS) і з клавіатури (за допомогою послідовностей клавіш у сервісному меню).

Детектор є продається без тримача, який можна придбати окремо. Доступні такі варіанти: універсальний тримач (настінний), спеціальний B335 (настінний), спеціальний B338 (стельовий).

Посібник користувача та монтаж можна завантажити в розділі «додаткова інформація» внизу сторінки.

ДРОВОДОВА СИСТЕМА СЕРІЇ PERFECTA призначена для захисту об'єктів малого та середнього розміру, таких як квартири, односімейні будинки, рядні будинки, офіси, невеликі компанії тощо. традиційні способи управління системою, ППК пропонує і більш сучасні - за допомогою функціональної та інтуїтивно зрозумілої програми PERFECTA CONTROL для мобільних пристроїв (системи Android та iOS) і пультів дистанційного керування, що працюють в діапазоні частот 433 МГц ( після підключення модуля INT-RX-S - не входить до комплекту).

Вбудований модуль GSM/GPRS дозволяє, серед іншого, взаємодія з мобільним додатком, з підтримкою PUSH-повідомлень, керування/оповіщення через SMS. Пульт управління дозволяє розділити об'єкт на 2 зони, з вибором 3 режимів очікування (день, ніч, повний) . Кожен вхід можна призначити одній або обом контрольованим зонам.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel Perfecta 32 - крім базових, традиційних методів управління системою - також пропонує більш сучасні - за допомогою функціональної та інтуїтивно зрозумілої програми для мобільних пристроїв PERFECTA CONTROL (система Android та iOS) та пульти дистанційного керування, що працюють у діапазоні частот 433 МГц (після підключення модуля INT-RX-S - не входить у комплект).

✅ Вбудований модуль GSM /GPRS дозволяє:

• співпрацю з програмою PERFECTA CONTROL, з підтримкою PUSH-повідомлень,
• дистанційне налаштування за допомогою програми PERFECTA Soft,
• спостереження за подіями (наприклад, на пост моніторингу охоронного агентства),
• голосові повідомлення,
• контроль через SMS та аудіоверифікацію (прослуховування звуків з об'єкта, що охороняється).
• li>

  Контроль підтримує 2 nano-SIM-карти (не входять в комплект), що забезпечує безперервність зв'язку - якщо є проблеми з покриттям першого оператора, другого карта вибирається автоматично.

  Плата електроніки приладу оснащена 8 входами і 4 дротовими виходами. Їх кількість можна збільшити (до 32 входів і 12 виходів) шляхом підключення модулі розширення: розширювачі входів INT-E та INT-виходів O або INT-ORS. Це дозволяє розширити систему, додавши більше сповіщувачів, сигналізацій і навіть приводів (для керування гаражними воротами, рольставнями, садові спринклери).

  Пульт керування дозволяє розділити об'єкт на 2 зони, з вибором 3 режимів очікування (день, ніч, повний). Кожна зона може бути призначено для однієї чи обох контрольованих зон.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 32):

• від 8 до 32 дротових програмованих входів: вибір конфігурації: NO, NC, EOL, 2EOL/NO, 2EOL /NC; можливість підтримувати рольставні та вібраційні датчики
• від 4 до 12 програмованих дротових виходів
• 2 виходи живлення на материнській платі
• вбудовані модулі: GSM/GPRS з 2 SIM-слотами (SMS, моніторинг на станцію, мобільний додаток, PUSH-повідомлення); голос (відтворення голосових повідомлень для телефонного обміну повідомленнями); перевірка акустичної тривоги (прослуховування звуків)
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість розподілу входу на дві зони; керування користувачем або за допомогою таймерів
• комунікаційна шина для підключення клавіатур (PRF-LCD), модулів розширення (INT-E, INT-O, INT-ORS) та розширювача брелока 433 МГц (INT-RX ) -S)
• контроль системи за допомогою: дротових клавіатур PRF-LCD (до 4), мобільного додатку PERFECTA CONTROL та пультів дистанційного керування, що працюють у діапазоні 433 МГц (до 15) - потрібна співпраця з INT -RX module -S (PERFECTA 32 Firmware v1.02 або новіша)
• можливість оновлення програмного забезпечення (прошивки)
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен (користувачі, зони, входи, виходи та модулі), що полегшує контроль і нагляд за системою
• таймери: 8 таймерів з можливістю налаштування винятків
• пам'ять на 3584 події
li>
• автоматична діагностика основних компонентів системи
• вбудоване імпульсне джерело живлення: захист від перевантажень, захист від повної розрядки батареї, регулювання струму зарядки батареї
• програмування налаштувань ППК : локально (клавіатура, комп’ютер із встановленою програмою PERFECTA Soft, підключений до порту RS 232 (TTL) ППК) або віддалено (комп’ютер із встановленою програмою PERFECTA Soft, підключення до ППК через GPRS)
< /ul>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 32):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32 (розширення за допомогою вхідний розширювач)
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 12 (розширення за допомогою вихідних розширювачів)
• входи живлення: 2
• li>
• шини зв'язку: 1
• клавіатури: до 4
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• користувачі: 15
• таймери: 8
• пам'ять подій: 3584
• ємність високого навантаження -струмові програмовані виходи: 1000 мА / 12 В пост. струму
• навантажувальна здатність слабкострумових програмованих виходів: 25 мА / 12 В пост. струму
• навантажувальна здатність виходу КПД: 500 мА / 12 В постійного струму
• навантажувальна здатність виходу AUX: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживаний струм: 150 мА (в режимі очікування), 180 мА (макс. )
• струм споживання від акумулятора: 100 мА (в режимі очікування від акумулятора); 160 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки акумулятора: 500 мА
• напруга повідомлення про несправність акумулятора: 11 В ±10%
• напруга відключення акумулятора : 10,5 В ±10%
• Розміри електронної плати: 160 x 68 мм
• Вага: 105 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередині ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійним протидиверсійним захистом: від відкриття. кришку та не знімати її зі стін. Також є місце для монтажу мережевих трансформаторів на 40 або 60 ВА та резервної батареї на 12 В ємністю 7 або 7,2 А·год. Не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість встановлення блоку живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК, модулі розширення та модулі зв'язку GSM - виробництва SATEL ; Контролери дверей ACCO з блоком живлення та без; Пульт контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигналізації MICRA.

Антена може бути розміщена в пластикових корпусах SATEL зі спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

ДРОТОВА КЛАВІАТУРА Satel PRF-LCD використовується для повсякденної роботи ППК серії PERFECTA. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги: напад, пожежа, надзвичайна ситуація.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (PRF-LCD):

• сумісність із панелями керування серії PERFECTA
• великий РК-дисплей, який добре читається< /li>
• світлодіоди, що інформують про стан груп і системи;
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш;
• підсвічування дисплея та клавіш< /li>
• звукова сигналізація вибраних подій у системі
• сигналізація втрати зв'язку з ППК

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PRF-LCD):

• робоча температура: -10 °C...+55 °C
• живлення напруга: 12 В постійного струму
• споживаний струм: 30 мА (в режимі очікування), 50 мА (макс.)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 246 г

ДРОВОТОВИЙ ПІР-ДЕТЕКТОР РУХУ Bosch Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля, що забезпечує чітке зображення в усьому полі зору та високу ефективність виявлення зловмисників. Ці лінзи характеризуються високою щільністю (77 зон) в 7-шаровій системі, а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати 3 додаткові зони контролю. Покращені параметри моніторингу зона безпосередньо під пристроєм і зона моніторингу рядків 12 м x 12 м дозволили охопити всю поверхню.

Додатковою перевагою датчика є рівень b>розташований на задній частині корпусу, що дозволяє точно позиціонувати датчик. FSP (First Step Processing) забезпечує майже миттєву реакцію на присутність людини без створення помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, покращуючи легкість встановлення та надійність.

Оптична камера та електроніка герметично закриті на передній панелі із захисною кришкою, щоб запобігти пошкодженню під час встановлення. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Детектор самостійно регулює свою чутливість, тому може ідентифікувати зловмисників практично за будь-якої температури.

❗ Детектор не має опції захисту від домашніх тварин.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Gen2 ISC-BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон по всій поверхні 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тест функції
• стійкість до радіочастотних перешкод
• можливість змінювати висоту монтажу не потребує додаткових налаштувань - скорочений час монтажу та менше помилкових спрацьовувань
• корпус із самоблокуванням і вбудований бульбашковий рівень - скорочений час складання
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (Gen2 ISC-BPR2-W12):

• тип оптики: Френель
• рекомендована висота встановлення: 2,2 - 2,75 м
• клас безпеки: клас 2
• робоча температура : -30 градусів C .. +55 градусів C
• живлення: 9~15 В постійного струму
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

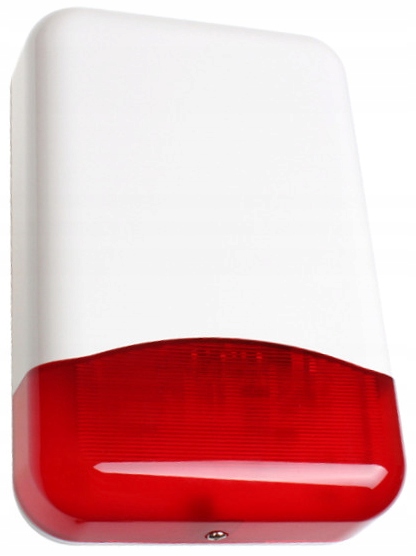

ЗОВНІШНЯ ПРОВОДОВА СИРЕНА Yotogi TI700 оснащена п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Прилад оснащений трьома антидиверсійними системами: відкриття корпусу, від'єднання його від основи та спроба спінити його. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний протидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
