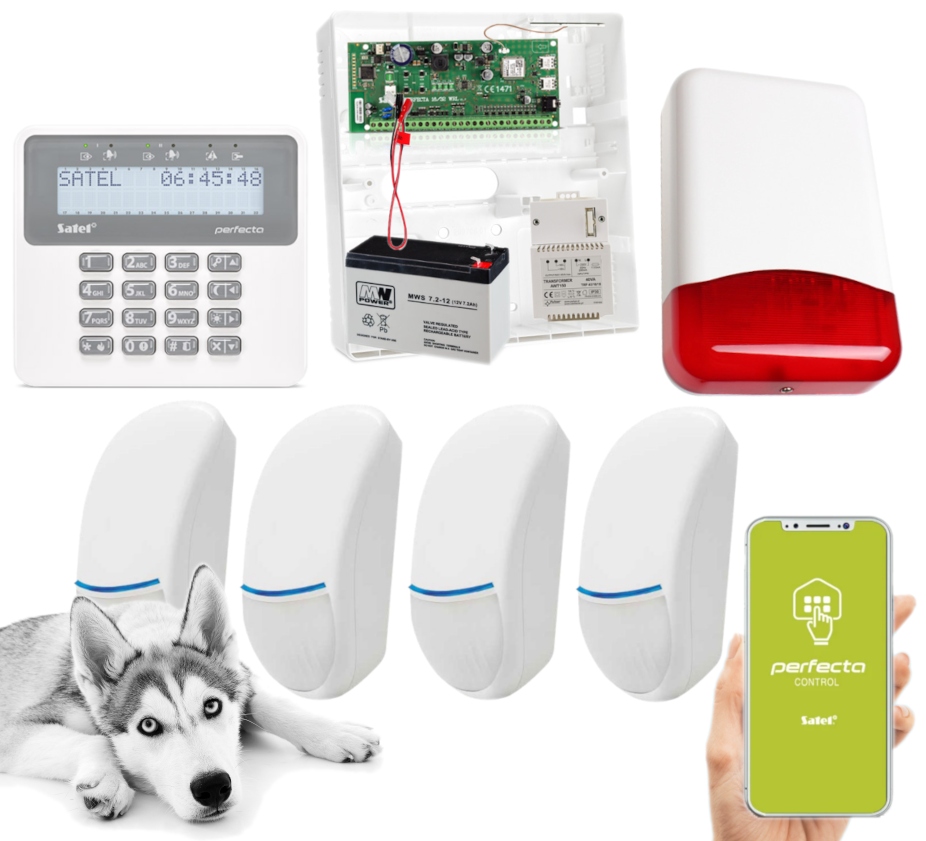

ДОМАШНЯ СИГНАЛІЗАЦІЯ SATEL PERFECTA 4 BINGO GSM

Провідна сигналізація Satel Perfecta 16 з 4 датчиками BINGO Plus

В комплекті:

• Пульт керування Satel Perfecta 16 - 1 шт.;< /li>
• Антена Satel ANT-GSM-I – 1 шт.;
• Накладний пластиковий корпус Satel OPU-4 P – 1 шт.;
• Pulsar AWT150 40VA/16V трансформатор/ 18В - 1 шт.;
• аксесуари панелі керування (акумуляторний кабель, монтажні контакти, резистори);
• дротова клавіатура Satel PRF-LCD - 1 шт.;
• провідний внутрішній детектор руху BINGO Plus (стійкий до тварин вагою до 15 кг) – 4 шт.;
• дротовий зовнішній оптико-акустичний сигналізатор Yotogi TI700 – 1 шт.;
• обслуговування не потребує акумулятор 12V 7Ah – 1 шт.;
• інструкція.

❗ Налаштувати ППК можна трьома способами: за допомогою програми Perfecta Soft (з комп’ютера, підключеного до Кабель RS-232 (TTL) – потрібен кабель Satel USB-RS або DB9FC/RJ-KPL – не входить у комплект, віддалено (GPRS) і з клавіатури (за допомогою послідовностей клавіш у сервісному меню).

❗ Детектор продається без тримача, який можна придбати окремо. Доступні такі варіанти: універсальний (настінний) або СН 4 (настінно-стельовий).

СИГНАЛІЗАЦІЯ НА ОСНОВІ ППКОП PERFECTA призначена для охорони малих і середніх об'єктів, таких як квартири, односімейні будинки, рядові будинки, офіси, невеликі компанії тощо. Панель, окрім основних, традиційних методів управління системою, пропонує також більш сучасні - за допомогою функціональної та інтуїтивно зрозумілої програми PERFECTA CONTROL для мобільних пристроїв (системи Android та iOS) та пультів дистанційного керування, що працюють у діапазон частот 433 МГц (після підключення INT-RX-модуля S - не входить в комплект).

Вбудований модуль GSM/GPRS дозволяє , серед інших, взаємодія з мобільним додатком, з підтримкою PUSH-повідомлень, керування/оповіщення через SMS. Пульт управління дозволяє розділити об'єкт на 2 зони, з вибором 3 режимів очікування (день, ніч, повний) . Кожен вхід можна призначити одній або обом контрольованим зонам.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel Perfecta 16 - окрім основних, традиційних методів керування системою, пропонує також більш сучасні: використання функціонального та інтуїтивно зрозумілого додатку для мобільних пристроїв PERFECTA CONTROL (система Android і iOS) і пульти дистанційного керування, що працюють в діапазоні частот 433 МГц (після підключення модуля INT-RX-S - не входить в комплект).

✅ Вбудований модуль GSM / GPRS дозволяє:

• співпрацю з додатком PERFECTA CONTROL, з підтримкою PUSH-повідомлень,
• дистанційне налаштування за допомогою програми PERFECTA Soft,
• спостереження за подіями (наприклад, на станцію моніторингу охоронного агентства),
• голосові повідомлення,
• контроль через SMS та аудіоверифікацію (прослуховування звуків з об’єкта, що охороняється).< /li>

  Контроль підтримує 2 nano-SIM-карти (не входять в комплект), що забезпечує безперервність зв'язку - якщо виникають проблеми з покриттям першого оператора, автоматично вибирається друга карта.

  Плата електроніки ППК має 8 входів і 4 дротових виходи. Їх кількість можна збільшити (до 16 входів і 12 виходів) на підключення модулів розширення: розширювачі входу INT-E та INT-виходу O або INT-ORS. Це дозволяє розширити систему, додавши більше сповіщувачів, сигналізації та навіть приводів (для керування гаражними воротами, жалюзі, садові зрошувачі).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 16):

• від 8 до 16 дротових програмованих входів: вибір конфігурації: NO, NC, EOL, 2EOL/NO, 2EOL /NC; можливість підтримувати рольставні та вібраційні датчики
• від 4 до 12 програмованих дротових виходів
• 2 виходи живлення на материнській платі
• вбудовані модулі: GSM/GPRS з 2 SIM-слотами (SMS, моніторинг на станцію, мобільний додаток, PUSH-повідомлення); голос (відтворення голосових повідомлень для телефонного обміну повідомленнями); перевірка акустичної тривоги (прослуховування звуків)
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість розподілу входу на дві зони; керування користувачем або за допомогою таймерів
• комунікаційна шина для підключення клавіатур (PRF-LCD), модулів розширення (INT-E, INT-O, INT-ORS) та розширювача брелока 433 МГц (INT-RX ) -S)
• контроль системи за допомогою: дротових клавіатур PRF-LCD (до 4), мобільного додатку PERFECTA CONTROL та пультів дистанційного керування, що працюють у діапазоні 433 МГц (до 15) - потрібна співпраця з INT -RX module -S (PERFECTA 16 Firmware v1.02 або новіша)
• можливість оновлення програмного забезпечення (прошивки)
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен (користувачі, зони, входи, виходи та модулі), що полегшує контроль і нагляд за системою
• таймери: 8 таймерів з можливістю налаштування винятків
• пам'ять на 3584 події
li>
• автоматична діагностика основних компонентів системи
• вбудоване імпульсне джерело живлення: захист від перевантажень, захист від повної розрядки батареї, регулювання струму зарядки батареї
• програмування налаштувань ППК : локально (клавіатура, комп’ютер із встановленою програмою PERFECTA Soft, підключений до порту RS 232 (TTL) ППК) або віддалено (комп’ютер із встановленою програмою PERFECTA Soft, підключення до ППК через GPRS)
< /ul>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 16):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 16 (розширення за допомогою вхідний розширювач)
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 12 (розширення за допомогою вихідних розширювачів)
• входи живлення: 2
• li>
• шини зв'язку: 1
• клавіатури: до 4
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• користувачі: 15
• таймери: 8
• пам'ять подій: 3584
• ємність високого навантаження -струмові програмовані виходи: 1000 мА / 12 В пост. струму
• навантажувальна здатність слабкострумових програмованих виходів: 25 мА / 12 В пост. струму
• навантажувальна здатність виходу КПД: 500 мА / 12 В постійного струму
• навантажувальна здатність виходу AUX: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживаний струм: 150 мА (в режимі очікування), 180 мА (макс. )
• струм споживання від акумулятора: 100 мА (в режимі очікування від акумулятора); 160 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки акумулятора: 500 мА
• напруга повідомлення про несправність акумулятора: 11 В ±10%
• напруга відключення акумулятора : 10,5 В ±10%
• Розміри електронної плати: 160 x 68 мм
• Вага: 105 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередині ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійним протидиверсійним захистом: від відкриття. кришку та не знімати її зі стін. Також є місце для монтажу мережевих трансформаторів на 40 або 60 ВА та резервної батареї на 12 В ємністю 7 або 7,2 А·год. Не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість встановлення блоку живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК, модулі розширення та модулі зв'язку GSM - виробництва SATEL ; Контролери дверей ACCO з блоком живлення та без; Пульт контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигналізації MICRA.

Антена може бути розміщена в пластикових корпусах SATEL зі спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

ДРОТОВА КЛАВІАТУРА Satel PRF-LCD використовується для повсякденної роботи ППК серії PERFECTA. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги: напад, пожежа, надзвичайна ситуація.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (PRF-LCD):

• сумісність із панелями керування серії PERFECTA
• великий РК-дисплей, який добре читається< /li>
• світлодіоди, що інформують про стан груп і системи;
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш;
• підсвічування дисплея та клавіш< /li>
• звукова сигналізація вибраних подій у системі
• сигналізація втрати зв'язку з ППК

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PRF-LCD):

• робоча температура: -10 °C...+55 °C
• подача напруга: 12 В постійного струму
• споживаний струм: 30 мА (в режимі очікування), 50 мА (макс.)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 246 г

ВНУТРІШНІЙ ПРОВОДОВИЙ ДЕТЕКТОР РУХУ PIRBINGO Plus має лише цифрові датчики PIR, завдяки чому він уникає перетворення, характерного для традиційних датчиків і набагато точніший у виявленні вторгнень, він не схильний до перешкод, таких як біле світло, ультрафіолетове світло, зміна температури, рух повітря від систем опалення/охолодження, і повністю стійкий до електромагнітного випромінювання.

Це також оснащений радіусом дії до 15 м, кутом виявлення 100 градусів і стійкістю до домашніх тварин вагою до 15 кг.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (BINGO Plus):

• діапазон 15 м
• кут виявлення: 100 градусів
• опір тваринам до 15 кг
• лінзи від Fresnel Technologies, Inc. технологія Технологія LODIFF® для реалізації оптики в поєднанні з матеріалами POLY IR®
• цифровий фільтр білого світла
• дуже висока стійкість до RFI (без традиційних підсилювачів)
• немає аналогових компонентів, повністю цифровий PIR підключається безпосередньо до мікропроцесора
• рекомендована висота встановлення: 1,8~2,1 м
• сигналізація ввімкнення/вимкнення - синій світлодіод
• лічильник імпульсів (1 або 2 імпульси)
• додатковий роз'єм EOL
• тампер

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (BINGO Plus):

• діапазон виявлення: 15 м
• кут: 100 градусів
• Матеріал лінзи Френеля LODIFF® POLY IR® 4
• Світлодіод: синій
• тривалість тривоги: 2 секунди
• самоперевірка: немає
• тестовий світлодіод: так
• реле: так
• вбудовані кінцеві резистори: так
• зона наближення: так
• відкритий та розривний тампер: так
• антимаскування: немає
• лічильник імпульсів: так
• захищеність від радіочастотних перешкод: 30 В/м
• температурна компенсація: так
• стандарти: EN 50131-2- 2 Клас 2 EN 50131 -2-2 Клас II
• встановлення: стеля або стіна
• матеріал: ABS
• рекомендована висота встановлення: 1,8 - 2,1 м
• li>
• робоча температура: -10 градусів C ... +40 градусів C
• напруга живлення: 13,8 В постійного струму
• розміри: 114 x 63 x 40 мм

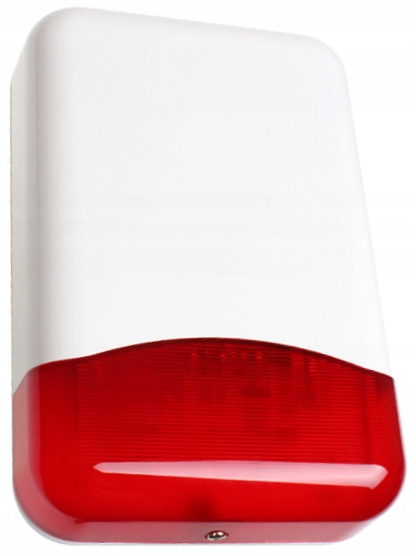

ЗОВНІШНІЙ ПРОВОДОВИЙ СИГНАЛІЗАТОР Yotogi TI700 оснащений п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Прилад оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання його від основи та тестування піна. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний протидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
