ДОМОФОН ДВОСІМЕЙНИЙ "ЄВРА" ADP-62A3 GRAPHITE

• підтримує 2 входи (хвіртка та ворота)
• блакитне підсвічування кнопок виклику
• проксіміті-зчитувач
• 2 переговорні телефони графітового кольору
• поверхневий монтаж зовнішньої касети

Домофон на дві сім'ї оснащений 2 графітовими переговорними телефонами, сріблястою зовнішньою касетою та 3 DC 12V.

Мобільний телефон дозволяє керувати двома входами, безпосередньо керуючи електромагнітним замком і оператором воріт. Поверхневий монтаж. Алюмінієвий корпус касети в поєднанні з захисним дахом забезпечує її стійкість до несприятливих погодних умов.

Proximity reader дозволяє відкривати ворота за допомогою брелоків, що працюють в стандарті Unique 125 kHz.

ЗОВНІШНЯ КАСЕТА

Чорний двокімнатний шлюздомофон призначений для поверхневого монтажу. Виготовлений з алюмінієвого сплаву та забезпечений додатковим дахом, він гарантує стійкість до несприятливих погодних умов.

Синє підсвічування забезпечує хорошу видимість кнопок виклику навіть після темний.

Проксіміті зчитувач дозволяє відкривати ворота за допомогою брелоків, що працюють в стандарті Unique 125 kHz.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного затвора: 12 В постійного струму, 350 мА
• Тип зв'язку: Провідний
• Макс. . кількість орендарів: 2
• Матеріал корпусу: Алюмінієвий сплав
• Спосіб монтажу: Накладний
• Захисний кожух: Так
• Коефіцієнт захисту: IP44
• Температурний діапазон роботи касети: - 18ºC ~ +45ºC
• Розміри (В x Ш x Г): 198 x 82 x 52 мм
• Вага нетто касети: 570 г

КОНСТРУКЦІЯ ВОРОТНОЇ СТАНЦІЇ

PROXIMITY KEYS

У набір входить 7 брелоків, що працюють в стандарті Unique 125 кГц. Для вашої зручності вони позначені кольором:

• зелений - кільце для ключів для програмування - додавання
• червоного > - брелок для програмування - видалення
• синій - брелоки користувача

UNIFONE

Мобільний телефон «вільні руки» дозволяє керувати двома входами шляхом прямого керування електромагнітним замком. Крім того, він оснащений функцією регулювання гучності розмови та кнопкою для непомітного прослуховування зовнішнього модуля.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12 В постійного струму
• Енергоспоживання - режим очікування / робота: 0,2 Вт / 2 Вт
• Кількість з'єднувальних проводів: 4
• Кількість підтримуваних виходів: 2
• Тип зв’язку: Провідний
• Кількість мелодії дзвінків: 1
• Вільні руки: Так
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Вихідна напруга для електромагнітного замка: 12 В постійного струму (вихід затвора)
• Діапазон робочих температур: 0ºC ~ +55ºC
• Розміри (В x Ш x Г): 137 x 89 x 23 мм
• Вага нетто телефону: 160 г

КОНСТРУКЦІЯ УНІФОНУ

A. СПЕРЕДНЯ

B. НАЗАД

КОМПОЗИЦІЯ НАБОРУ:

• 2x Білий навушник
• 1x Гейт-станція з безконтактним зчитувачем
• 1x Гейт-станція для встановлення шаблону
• 1x набір кріпильних гвинтів і дюбелів
• 3x блок живлення DC 12V
• 1x кодовий брелок (зелений)
• 1x стираючий брелок (червоний)< /li>
• Брелок користувача 5x

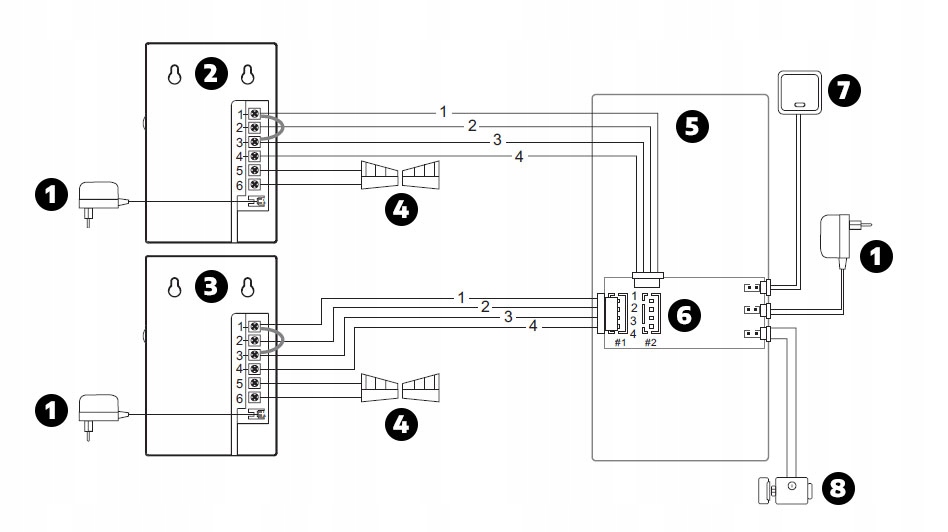

СХЕМА ПІДКЛЮЧЕННЯ

ЛЕГЕНДА:

ЧАСТІ ЗАПИТАННЯ та ВІДПОВІДІ

1. Яким кабелем з’єднати перемофон із зовнішньою станцією?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

5. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2 А.
