AS-104A - чотирисімейний домофон від Zamel з функцією відкривання воріт та хвіртки, можливістю розширення додатковими навушниками та додатковою зовнішньою панеллю.

Набір включає:

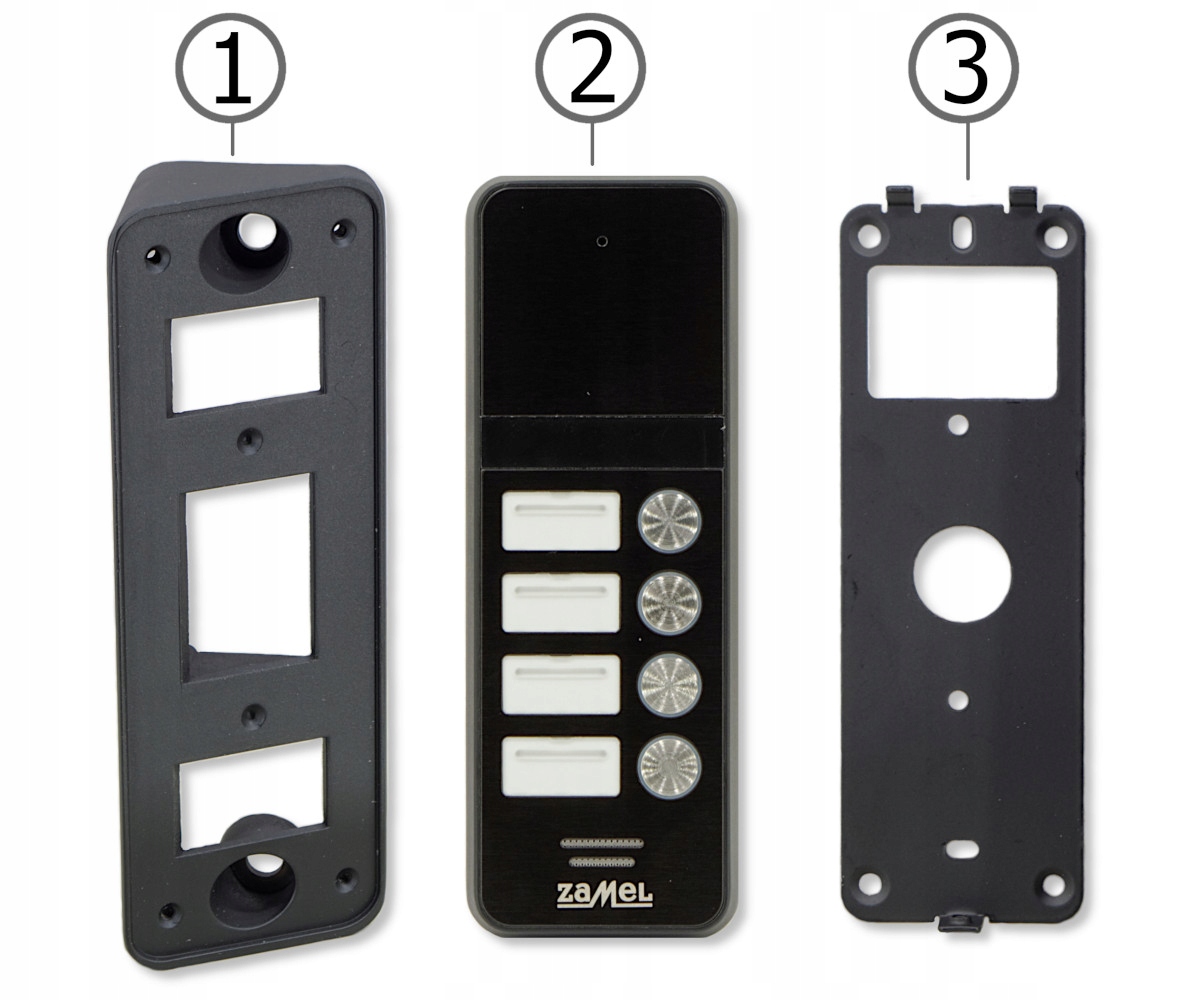

1. кутове кріплення панелі, що дозволяє встановити зовнішню панель під кутом.

2. зовнішня аудіопанель із параметрами:

• робоча температура: -30°C ~ +40°C
• температура зберігання: 0°C ~ 50°C< /li>
• джерело живлення: 12 В постійного струму
• споживана потужність: 3 Вт (макс.), 0,2 Вт (режим очікування)
• вихідна напруга реле: 12 В 300 мА
• невеликі розміри пристрою: 130x48x18 мм
• Вага: 215 г

3. монтажний кронштейн для панелі.

4. чотири аудіонавушники з параметрами

• розміри: 190x85x47 мм
• робоча температура: 0°C ~ +40°C
• живлення : 10-12 В постійного струму
• споживана потужність: 1,2 Вт (макс.), 0,2 Вт (у режимі очікування)
• вага: 250 г

та функції:

• контроль відкриття воріттаворіт
• можливість підключення іншої трубки
• регулювання гучності виклику

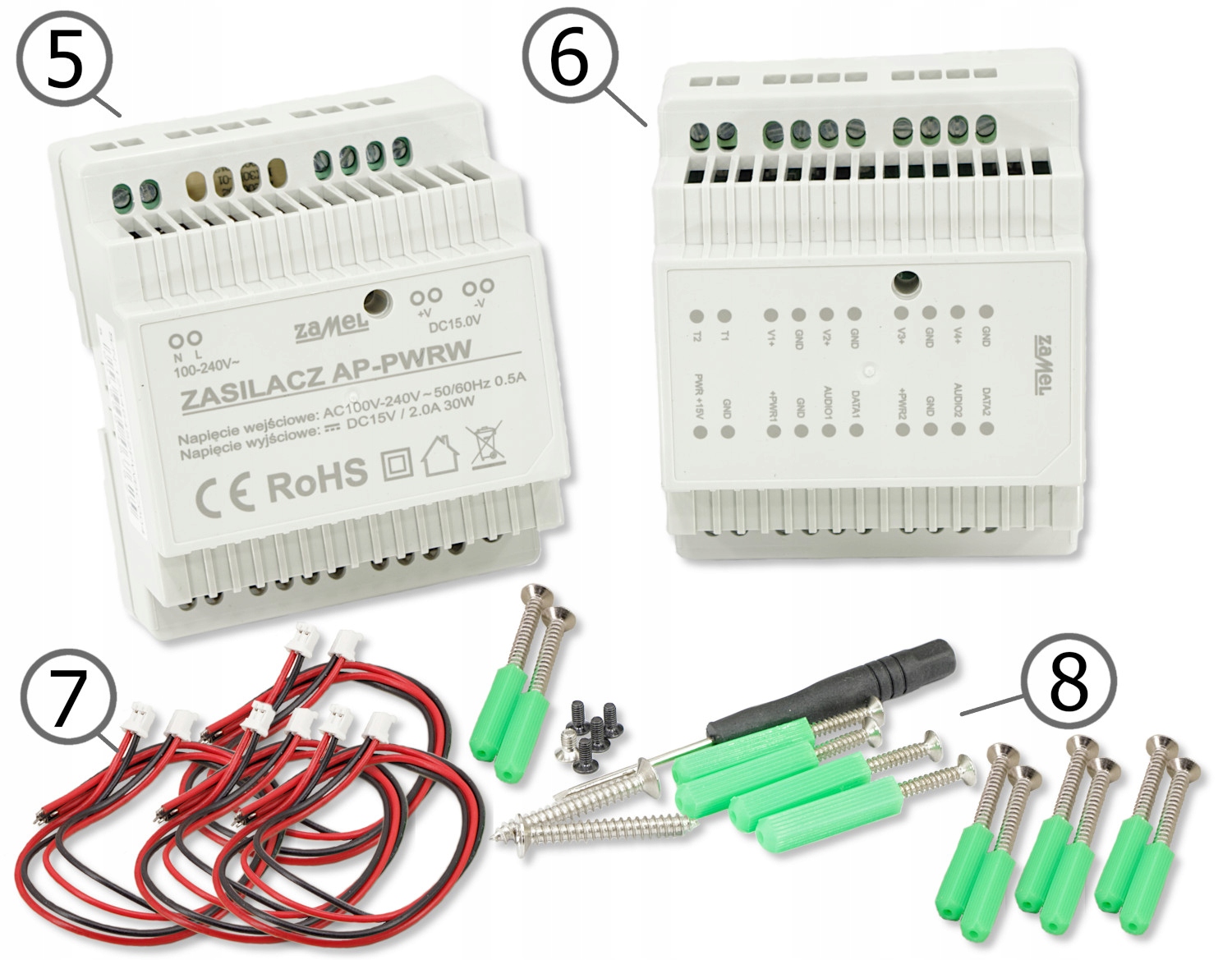

5. джерело живлення (AP-PWRW) для панелі та трубки з такими параметрами:

• вхідна напруга живлення: 230 В
• вихідна напруга джерела живлення: 15 В постійного струму 2 А
• Клас герметичності: IP20
• робоча температура [°C]: -30 ~ +40
• розміри (висота х ширина х глибина) [мм]: 57 x 95 x 78
• монтаж на рейку TH-35

6. розподільник сигналу (AP-SW1) з параметрами

• напруга живлення: 15 В постійного струму
• споживана потужність (у стані збудження / режим очікування) [Вт]: 1 / 0,2
• клас герметичності: IP20
• робоча температура [°C]: -30 ~ +40
• розміри (висота x ширина x глибина) [мм]: 57 x 95 x 78
• монтаж на рейку TH-35 < /li>

7. з'єднувальні кабелі телефону

8. кріпильні шпильки та гвинти та викрутка.

9. посібник користувача

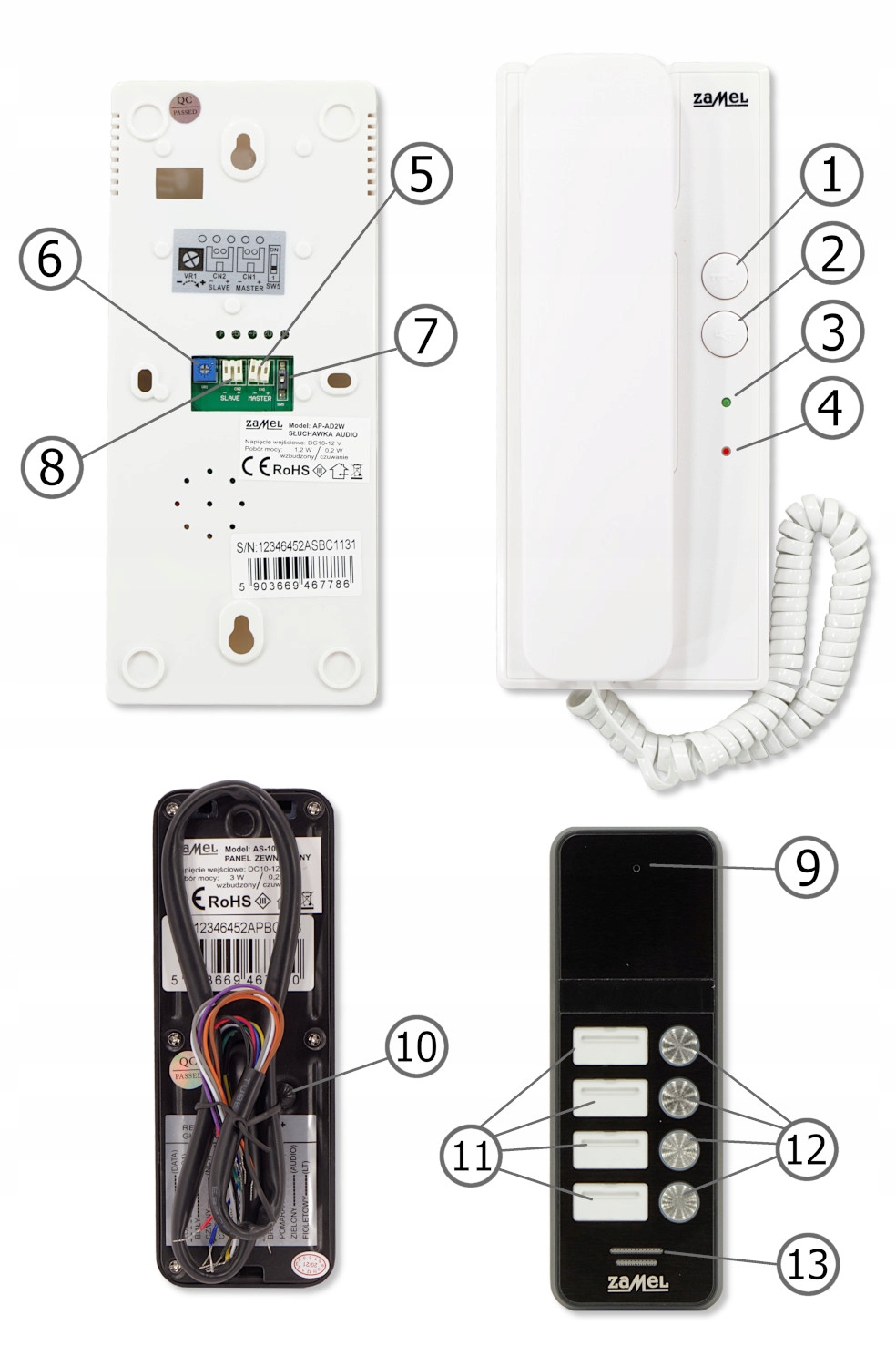

Опис внутрішнього зв'язку:

Опис:

Функції домофону:

ВІДПОВІДЬ НА ДЗВІНКИ

Система дозволяє приймати дзвінки з панелі воріт, дзвінки по домофону та відкривати ворота та ворота. Після натискання кнопки дзвінка на панелі шлюзу і трубка, і панель дзвонитимуть одночасно протягом максимум 30 секунд, доки не буде прийнято дзвінок. Коли ви відповідаєте на вхідний дзвінок, розмова може тривати максимум 2 хвилини. Після закінчення цього часу з'єднання буде автоматично розірвано. Щоб завершити розмову, покладіть слухавку. Під час дзвінка ви можете будь-коли відкрити ворота та ворота.

ФУНКЦІЯ ПЕРЕДАННЯ ВИКЛИКУ

Під час дзвінка між панеллю шлюзу та будь-якою слухавкою, натиснувши кнопку (2) "Слухавка" " переведе дзвінок на іншу слухавку (за умови, що вона встановлена)

ФУНКЦІЯ ИНТЕРКОМУ

У режимі очікування спрацьовує коротке натискання кнопки "Слухавка" (2). домофонне з'єднання з другою трубкою (за умови її встановлення). Домофон працює лише в межах родини

ФУНКЦІЯ НЕ ТУРБУВАТИ

Щоб вимкнути звук дзвінка з панелі воріт, утримуйте кнопку (2) протягом 3 секунд. Сигнал дзвінка для внутрішніх викликів залишатиметься активним. Щоб вимкнути функцію, утримуйте кнопку протягом 3 секунд. кнопка (2).

ВІДКРИТТЯ ВОРОТ ТА ФУНКЦІЯ ВОРІТ

У режимі внутрішнього з'єднання або виклику з панелі воріт кожного разу після отримання виклику реле воріт на панелі активується коротким натисканням кнопки «Ключ» (1). У будь-якому режимі натискання та утримання кнопки «Ключ» (1) не менше 3 секунд активує реле воріт 2 на панелі. У будь-якому режимі натискання кнопки «Ключ» (1) тричі протягом 3 секунд активує реле воріт на другій панелі (якщо встановлено)

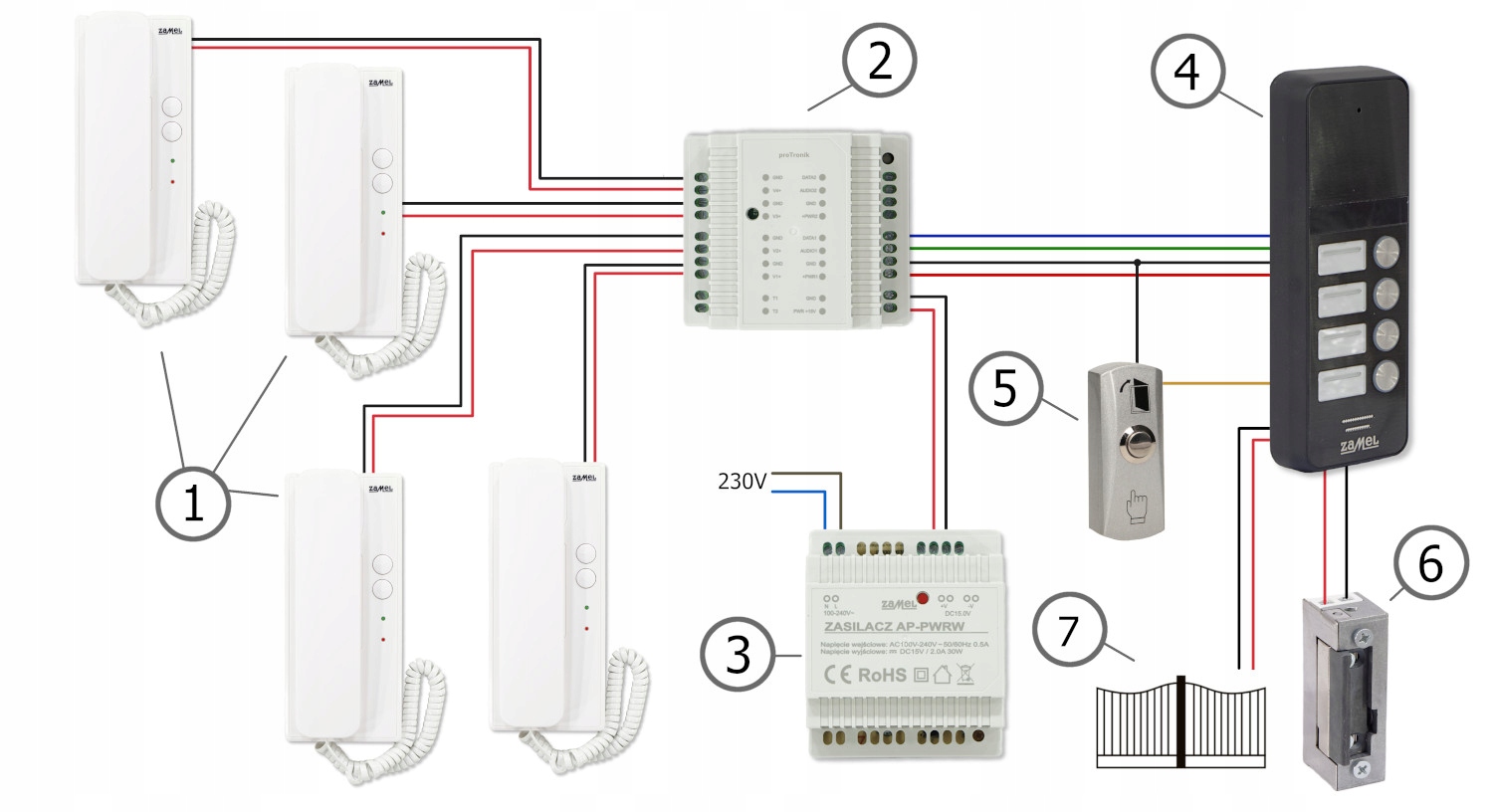

Схема підключення:

Схема

зі сторони квартири/будинку

1. навушники (підключаються до розподільника за допомогою 2-провідної установки)

2. розподільник сигналу.

3. блок живлення, встановлений на рейці TH-35

з боку майна:

4. зовнішня панель (підключається до розподільника за допомогою 4-х провідної установки)

5. додаткова кнопка виходу (продається окремо) - кнопка, яка дозволяє відкрити ворота з боку власності.

6. електричний засув/засув воріт, реверсивний або стандартний (продається окремо)

7. ворота

Для встановлення на відстані понад 50 м між розподільником і зовнішньою панеллю слід використовувати зовнішнє джерело живлення 12 В для живлення електричного замикача (схема підключення в посібнику користувача)

Максимальне встановлення довжина: 100м

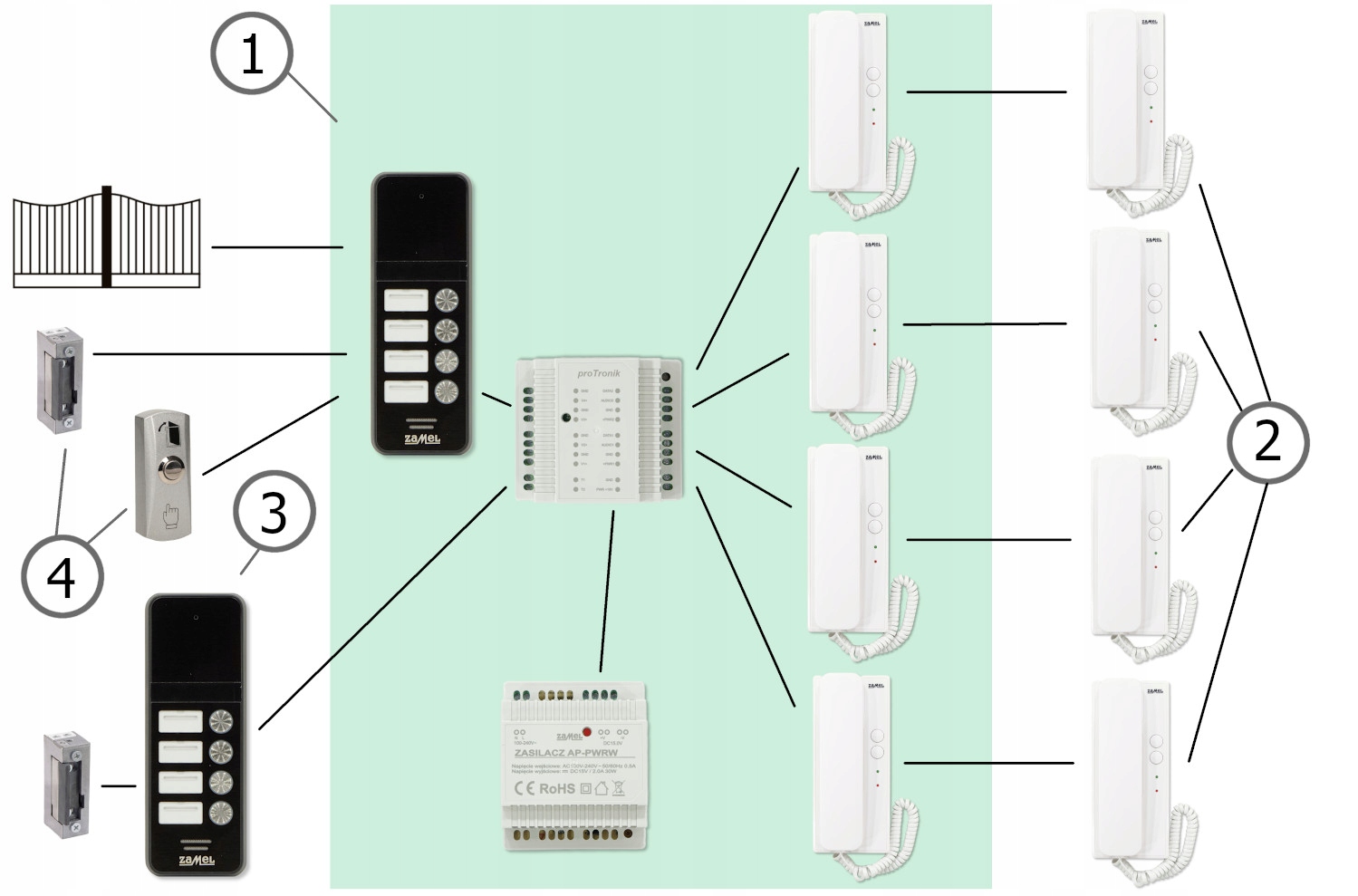

Установити розширення:

1. комплект продано (зовнішня панель, трубка, блок живлення, розподільник сигналу)

2. можливість розширення додатковими навушниками.

3. можливість розширення додатковою панеллю (другий вхід у власність)

4. засув і кнопка виходу.
