Драйвер для двигунів з мостом BTS7960 H 43A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Оплачивая «Драйвер для двигунів з мостом BTS7960 H 43A», вы можете быть уверены, что данное изделие из каталога «Аппарат управления» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

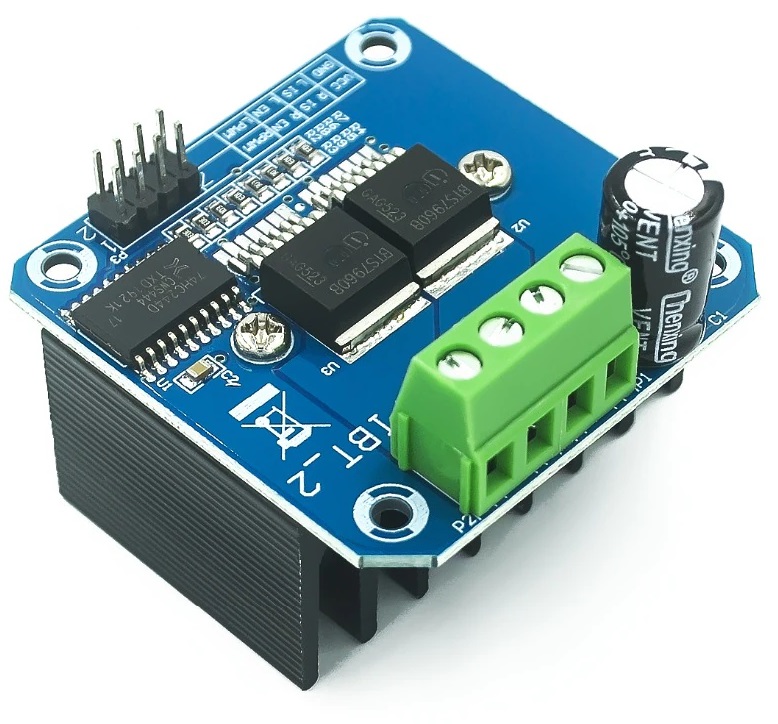

Контролер двигуна з BTS7960, H-міст 43A
Міст на основі двох систем BTS7960.
Контролер може керувати одним двигуном постійного струму з максимальним струмом 43A. Робоча напруга двигуна в діапазоні від 6 В до 27 В постійного струму. Модуль забезпечує плавне регулювання обертів двигуна шляхом регулювання ШІМ 0-100% і зміни напрямку обертання двигуна.
Модуль використовує систему 74HC244, яка ізолює систему управління від підсилювача потужності.
Системи BTS7960 мають низку засобів захисту, наприклад, захист від тепла, короткого замикання, захист від перевантаження.
Опис контактів:
- VCC - Входи живлення +5В для цифрової частини
- GND - заземлення
- R_EN, L_EN - вхід для активації підсилювачів потужності
- RPWM - керуючий вхід для руху вперед< /li>
- LPWM - керуючий вхід для зворотного руху
- R_IS, L_IS - вихід тривоги, що інформує про занадто великий струм або перегрів
- B+, B- Вхід живлення для двигуна < /li>
- W+, W- вихід для підключення двигуна
Технічні параметри:
- Вхідна напруга 6 В - 27 В
- Максимальний миттєвий струм 43А
- Максимальний тривалий робочий струм 30 A
- Керуюча напруга від 3,3 до 5 В
- ШІМ-керування або логічний рівень 1 або 0
- ШІМ-керування швидкістю 0-100%
