Драйвер крокового двигуна для MKS OCC
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 6
Приобретая «Драйвер крокового двигуна для MKS OCC» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:

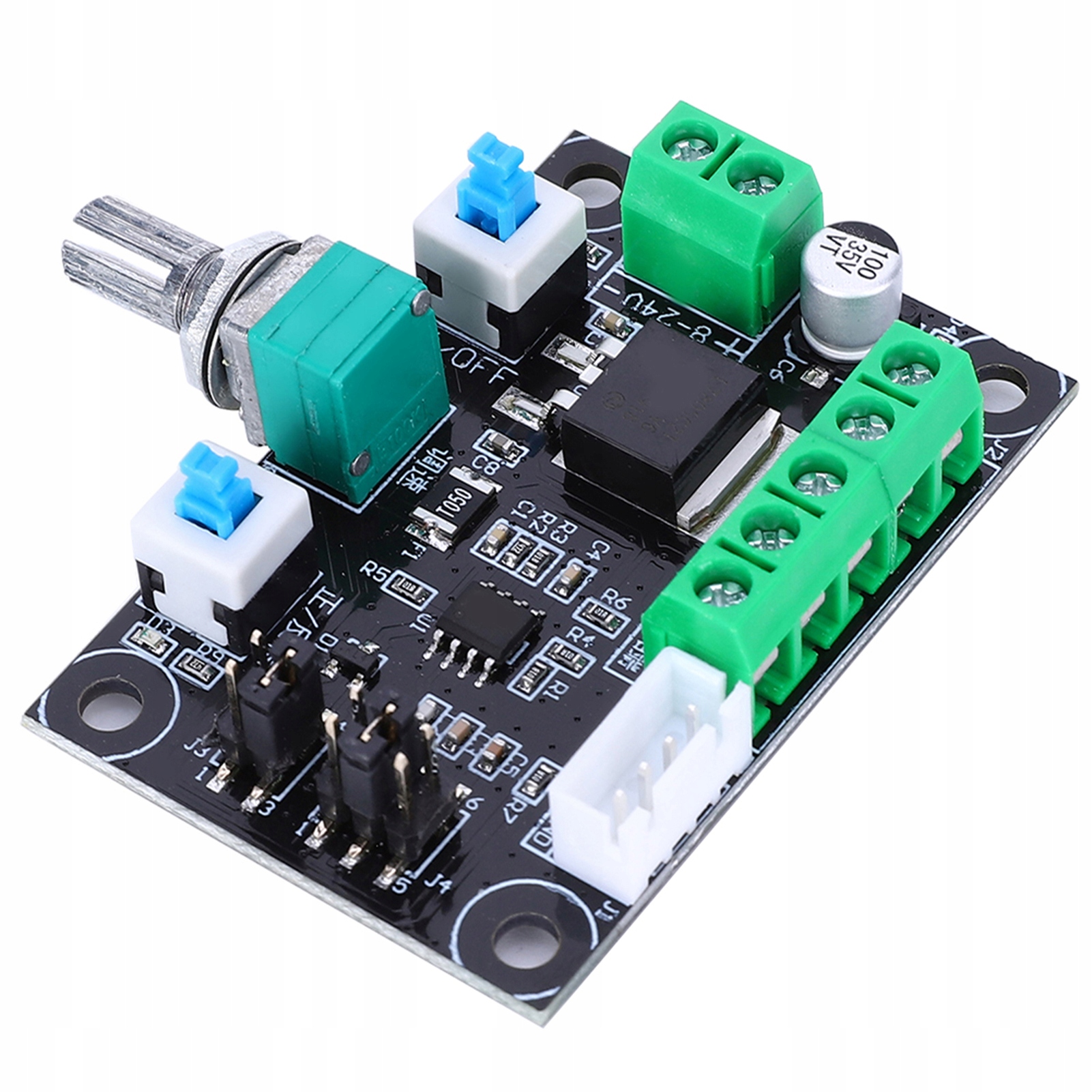

1. Цей модуль є модулем генерації імпульсів і подає кроковий драйвер як сигнал.
2. Для керування кроковим двигуном він повинен бути оснащений контролером.
3. Цей простий контролер + кроковий драйвер + кроковий двигун + джерело живлення постійного струму можуть сформувати просту платформу керування.

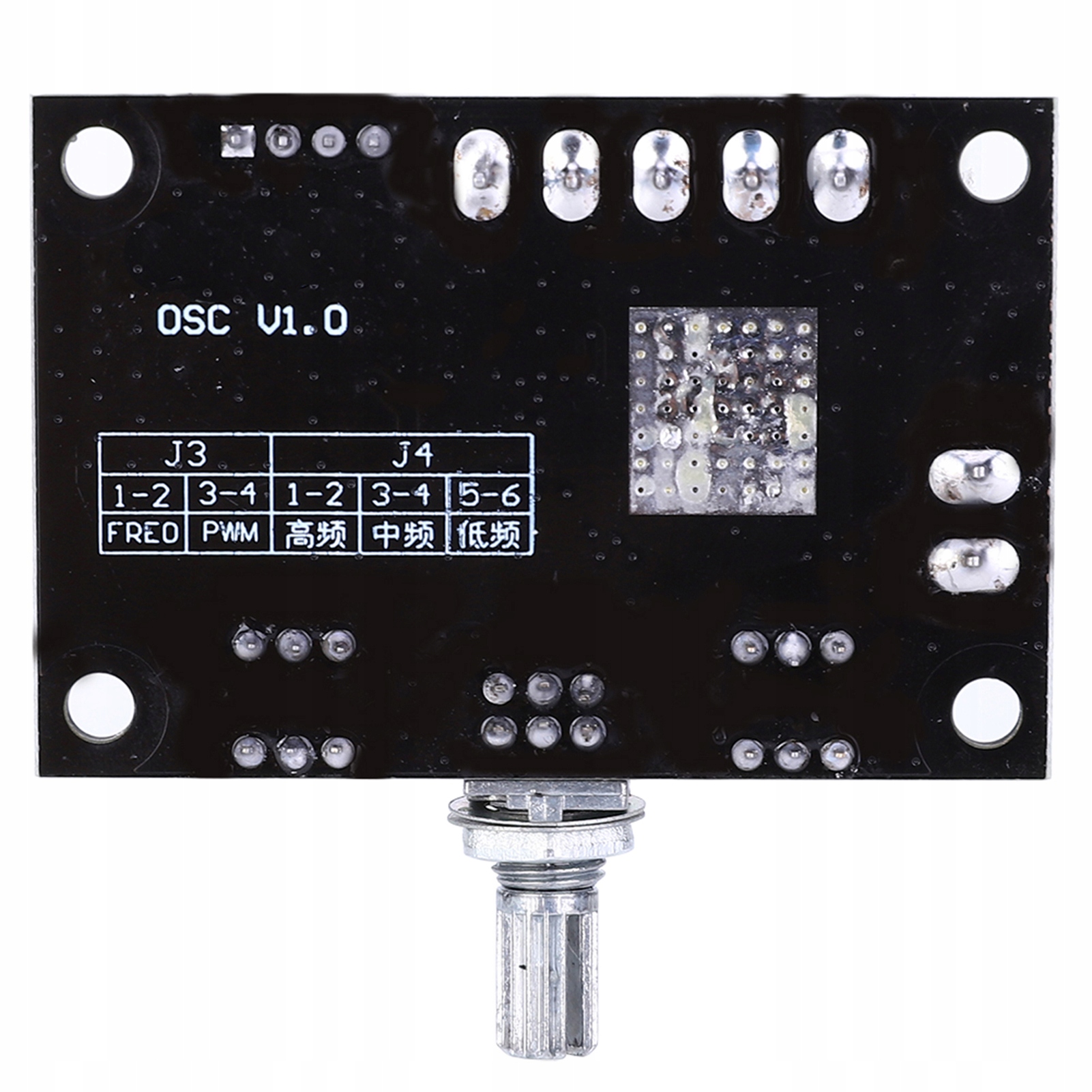

4. Контролер має загалом 3 типи сигналів частоти: висока 5,4k-160kHz, середня 540-16,6khz, низька 80-2,4khz.
5. Він може генерувати імпульсний сигнал і сигнал ШІМ, і його можна вибрати стрибком. Вимірювання частоти: можна вимірювати PUL і загальний катод (або загальний анод) на двох портах.
Специфікація:
Стан: 100% абсолютно новий!
Тип елемента: контролер приводу крокового двигуна
Матеріал: пластик Розмір: прибл. 38,6 x 58 мм / 1,5 x 2,3 дюйма
Різні порти приводу крокового двигуна мають різні мітки, але однакову функцію:
EN=ENA=FREE enable
PUL =PULS=CLK імпульс
DIR=CW=CWW напрямок
З’єднання загального анода (з’єднання B)
EN+ PUL+ DIR+ з’єднане із загальним анодом
EN- з'єднується з EN
PUL- з'єднується з CLK
DIR- з'єднується з DIR
Загальне катодне з'єднання (з'єднання B)
EN-PUL-DIR- підключений до загального катода
EN+ підключається до EN
PUL+ підключається до CLK
DIR+ підключається до DIR
Список пакетів:
1 x Плата керування 1 x Прокладка 1 x Гайка;
