DREAM DDCS V2.1 + MPG CNC 3-осьовий контролер
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Просматривая «DREAM DDCS V2.1 + MPG CNC 3-осьовий контролер», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Контролер DDCS V2.1 + виділений модуль MPG
Контролер DDCS V2.1 — це 3-осьова повна система, яка використовується в аматорських і напівпрофесійних верстатах з ЧПК
Працює з будь-якими керуйте за допомогою сигналів кроку - напрямку (step - dir).
Частота вихідного сигналу для однієї осі становить 0,5 МГц.
Великою перевагою пристрою є інтеграція трьох окремих компонентів в одному корпусі.
Великою перевагою пристрою є інтеграція трьох окремих компонентів в одному корпусі.
p>
Контролер DDCS V2.1
замінює
- ПК
- програмне забезпечення, наприклад: головну плату MACH
- або вдосконалений контролер руху, який має вбудовані високошвидкісні виходи підтримувати чотири осі
!!!!!!!!!!!! З інструкцією англійською !!!!!!!!!!
Опис продукту
- DDCS V2.1 — це 3- або 4-осьовий контролер руху для крокових і сервосистем.
- DDCS V2.1 оновлено з DDCS V1 .1 і DDCS V2.1, поєднує високу потужність із малими розмірами та простотою використання.
- Інтуїтивно зрозуміле керування та функціональне МЕНЮ означає, що ви незабаром навчитеся користуватися контролером.
- Максимум вихідна частота імпульсу на вісь становить 500 кГц.
- Регульована ширина імпульсу (див. посібник контролера).
- Період контролю для кожної позиції становить лише 4 мілісекунди, що забезпечує високу точність крокового та керування сервоприводом
- Пристрій використовує процесор ARM + FPGA. ARM керує інтерфейсом «людина-комп’ютер» і аналізом коду, а FPGA забезпечує основні алгоритми та генерує керуючий імпульс.
- Внутрішня операційна система заснована на Linux.
- DDCS V2. Структура макета 1 панелі є дуже раціональною для економії місця.
- Усі операції контролюються лише 17 клавішами
- Підтримується повний набір кодів G, опис доступний у посібнику користувача, що входить до комплекту< /li>
- DDCS V2.1 можна використовувати для багатьох типів верстатів з ЧПК: токарних верстатів, фрезерних верстатів, верстатів Pick&Place і фрезерних верстатів, верстатів для намотування етикеток тощо.
Працює як автономна система без необхідності використання з комп’ютера. Це гарантує високу точність, точність і надійність.

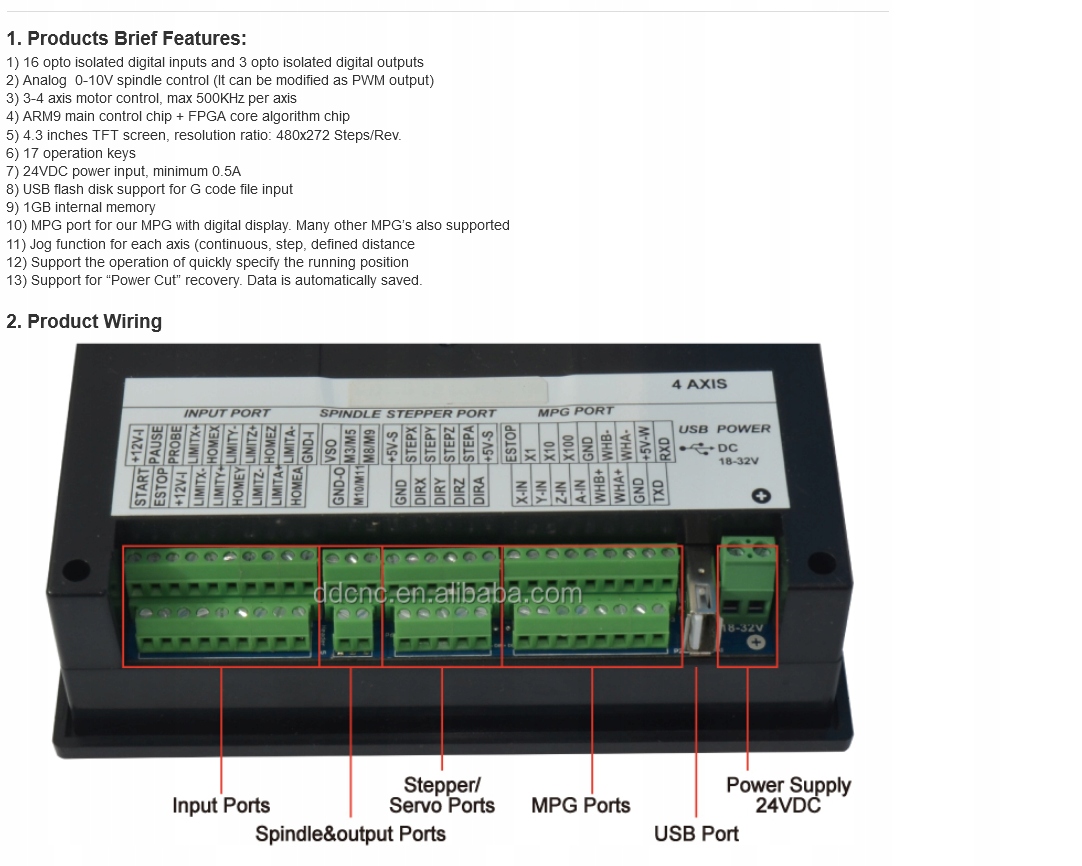

1. Короткі характеристики виробу:

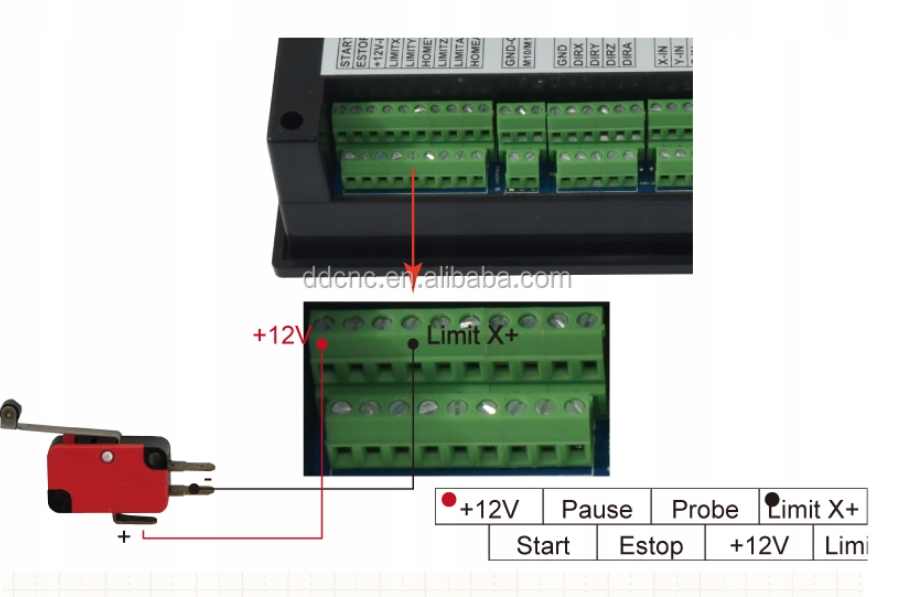

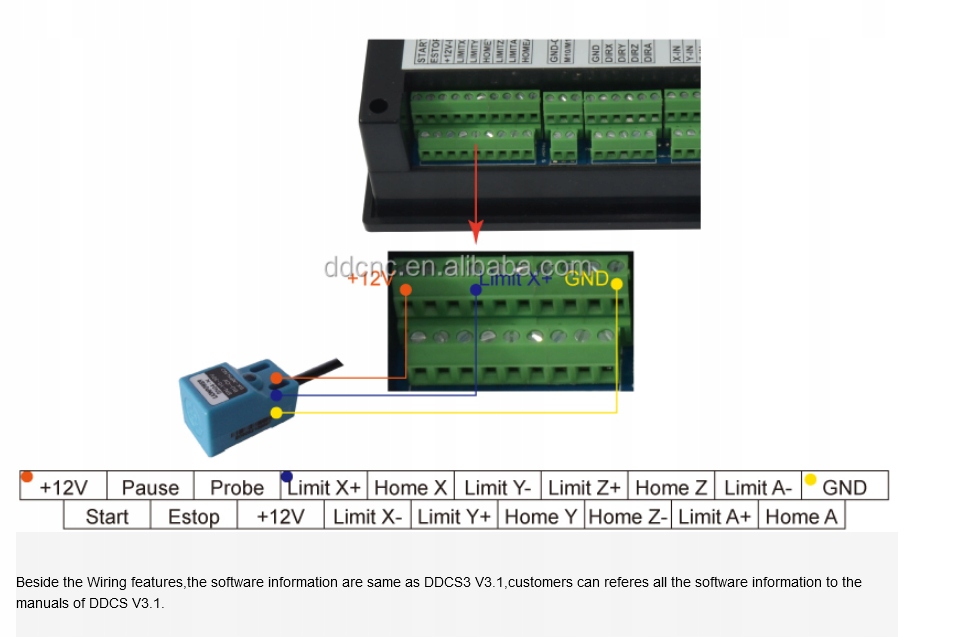

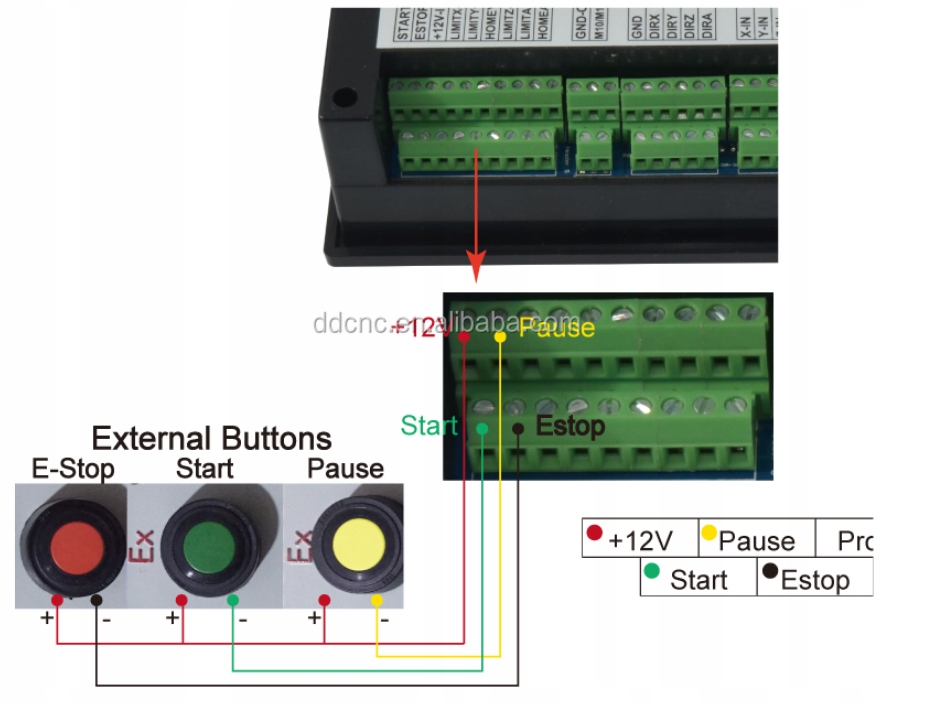

1) - ізольовані порти цифрового входу та виходу;

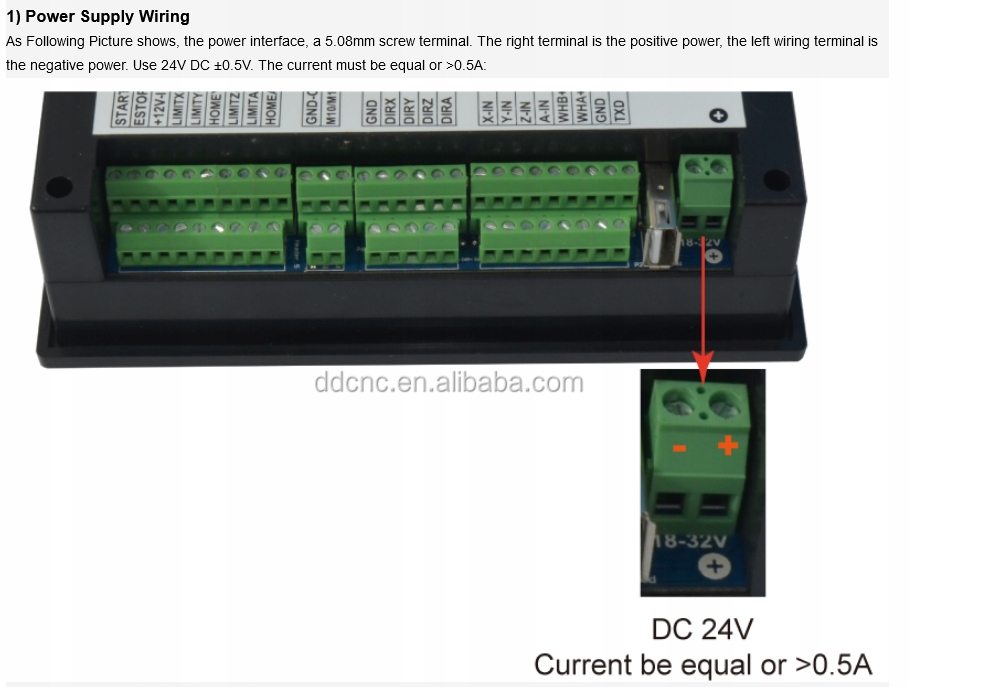

2) - Напруга живлення 18 В-30 В, необхідна ефективність по струму не менше 0,5 А;

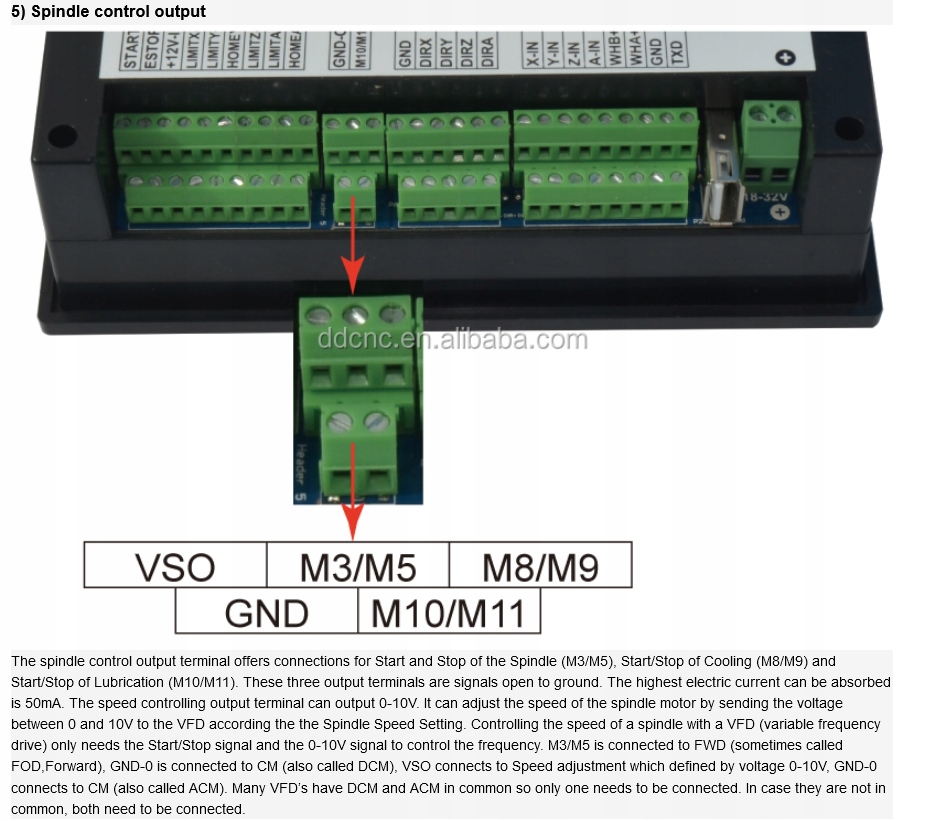

3) - вихідний інтерфейс порту керування шпинделем 0-10 В (можна модифікувати як вихід ШІМ)
4) - найбільша вихідна частота керуючого імпульсу однієї осі становить 500 кГц;
5) - Основна мікросхема керування ARM9, мікросхема основного алгоритму FPGA;
6) - 4,3-дюймовий TFT-екран із роздільною здатністю 480x272, 17 операційних клавіш;

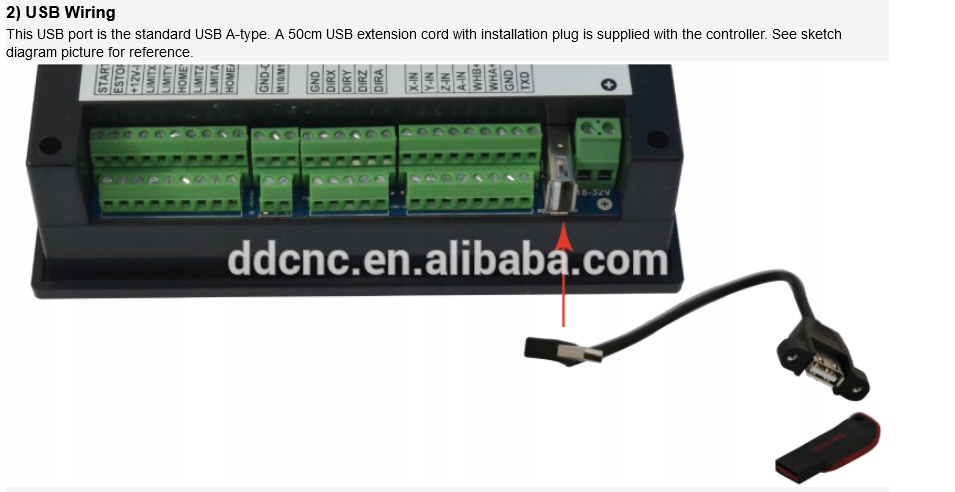

7) - Підтримка флеш-пам'яті USB для введення файлу коду G, без обмеження розміру файлу коду G;
8) - Підтримка функції автоматичного збереження даних при вимкненні живлення.

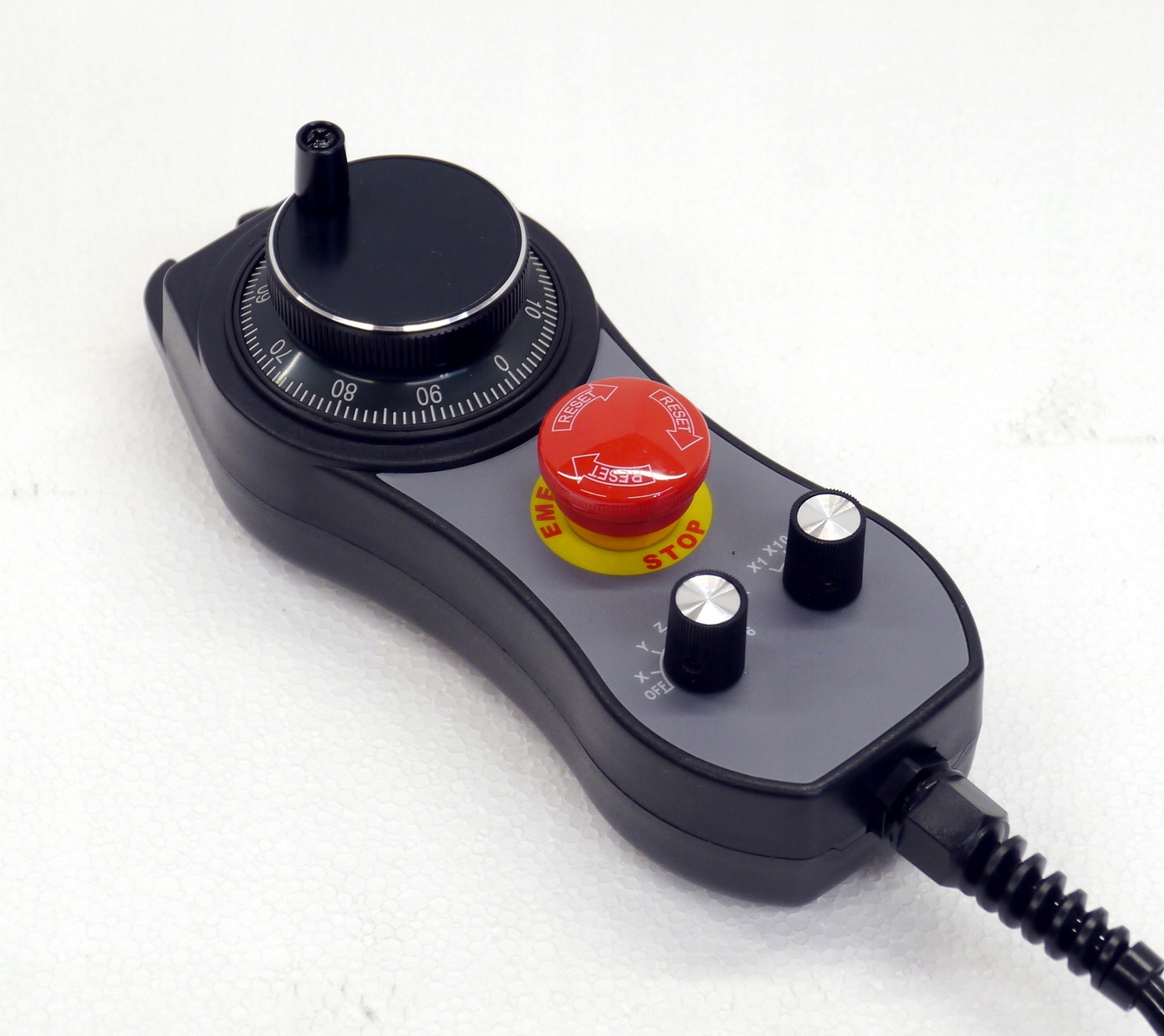

9) - Підтримка для стандарт MPG входить у набір!!
10 - РОЗШИРЕНИЙ ПОСІБНИК АНГЛІЙСЬКОЮ ДЛЯ ЗАВАНТАЖЕННЯ З Вкладки (ДОДАТКОВА ІНФОРМАЦІЯ)
Розміри:
DDCS V2.1 — це невеликий пристрій, який можна помістити у вікно невеликої коробки керування або шафи керування. Чотири кріплення кріплять цей контролер до рами.
Розміри передньої панелі: 163 мм * 102 мм * 5 мм;
Розміри основного корпусу: 163 мм * 102 мм * 49 мм;
