DS213 Mini 4-канальний портативний осцилограф

Функція:

1. Компактний розмір, легка вага, легкий у транспортуванні та експлуатації.

2. Дані форми сигналу можна зберігати, а аналіз і порівняння сигналу є більш ефективними та інтуїтивно зрозумілими.

3. Кілька методів запуску, підтримує позитивний і негативний тригер, логічний тригер, тригер ширини імпульсу.

4. З вбудованим USB-диском ємністю 8 МБ великої ємності.

5. Потужна здатність обробки форми сигналу може автоматично вимірювати напругу, частоту, ширину імпульсу та інші параметри.

Технічні характеристики:

• Огляд:
• DS213 — це цифровий запам’ятовуючий осцилограф із «5-доріжковою 4-хвильовою лінією» для інженерних програм загального призначення та електронних завдань, заснованих на на ядрі ARM Cortex M3 DS213, використовуючи FPGA для керування зовнішнім керуванням АЦП і режимом кешу даних. Він забезпечує 4 розділи додатків для завантаження та оновлення до 4 різних прошивок додатків. Він також має вбудований флеш-накопичувач USB на 8 МБ для зберігання даних про пробіг і оновлення системного програмного забезпечення. Прикладний рівень коду осцилографа є відкритим кодом, і користувачі можуть розробляти мікропрограму осцилографа відповідно до своїх потреб.
• Особливості:
• Компактний розмір, легка вага, легкість у транспортуванні та експлуатації.< /li>
• li>
• Дані форми хвилі можна зберігати, а аналіз і порівняння форми сигналу є більш ефективними та інтуїтивно зрозумілими.
• Кілька методів запуску, підтримує тригер позитивного та негативного фронтів, логічний тригер, Тригер ширини імпульсу.
• З вбудованим USB-диском ємністю 8 МБ, велика ємність.
• Потужна здатність обробки форми сигналу, може автоматично вимірювати напругу, частоту, ширину імпульсу та інші параметри.
• >
• Специфікація:
• Процесор: ARM Cortex M3
• FIFO та керування: FPGA
• АЦП: HWD9288-100
• Канали аналоговий: 2 ( {CH_A} {CH_B} )

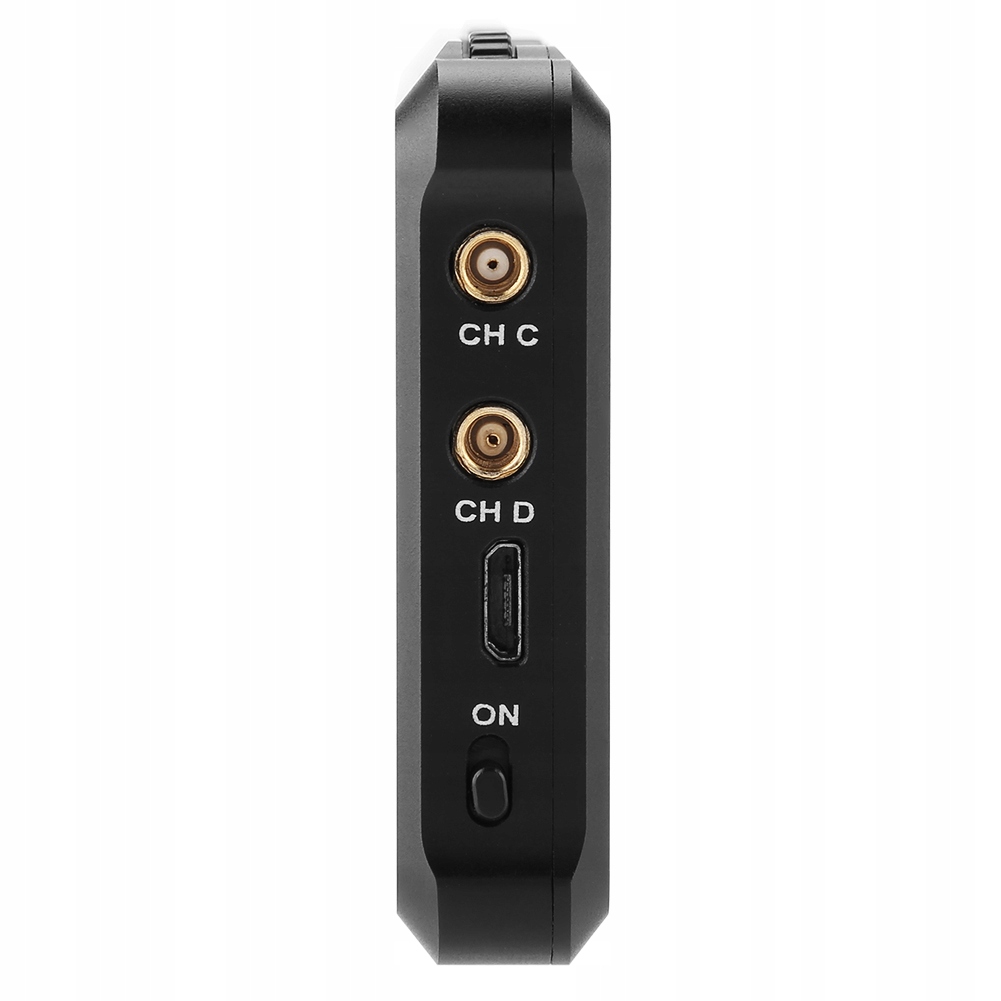

• Цифрові канали: 2 ( {CH_C} {CH_D} )
• Канал роботи: INV {CH_A}, INV {CH_B}, {CH_A}+{CH_B}, {CH_A}-{CH_B}, {CH_C} і {CH_D}, {CH_C} | {CH_D}
• Вертикальна чутливість: 10 мВ–10 В/под. (крок 1-2-2-5) (з використанням зонда x1)
• 100 мВ–100 В/под. ( крок 1-2-2-5) (з використанням зонда x10)
• Вертикальна роздільна здатність: 8 біт
• Глибина зберігання: 4 канали, 4*4 K
• Режим зв'язку входу: DC, AC
• Макс. Вхідна напруга: ± 40 В (з використанням датчика x1)
• ± 400 В (з використанням датчика x10)
• Тип м’якого запуску: запуск по позитивному та негативному фронту, запуск по ширині імпульсу, логічний запуск
• Режим запуску: автоматичний, стандартний, одноразовий, миттєве сканування
• Джерело запуску: {CH_A} {CH_B} {CH_C} {CH_D}
• Джерело сигналу: прямокутна хвиля від 10 Гц до 8 МГц, загалом 20 зсувів і джерела сигналу 3 Vpp;
• Синусоїда / трикутник / пилкоподібна хвиля: від 10 Гц до 20 МГц, всього 11 змін і 3 джерела сигналу Vpp
• Об'єм пам'яті: вбудований USB-диск на 8 МБ
• Типи файли: BMP, BUF, CSV
• Тип автоматичного вимірювання: максимальне значення, мінімальне значення, пікове значення, середнє значення, середньоквадратичне значення, частота, період, ширина імпульсу, робочий цикл
• Вимірювання курсор: значення часу, значення амплітуди
• Режим відображення: (4 лінії хвилі)
• Рядок 1: {CH_A}, ПРИХОВАТИ
• Рядок 2: {CH_B} , HIDE
• Рядок 3: {CH_C} REC_1, REC _ 2, REC _ 3, REC _ 4 приховати
• Рядок 4: {CH_D}, {CH_A} + {CH_B}, {CH_A} - {CH_B}, {CH_C} і {CH_D}, {CH_C} | {CH_D}, HIDE
• Режим дискретизації: вибірка в реальному часі
• Швидкість дискретизації: 100 МВиб/с
• Акумулятор: 1000 мАг
• Сертифікат: CEFCC
• Вага: 296 г/10,4 унції
• Розмір: 99,5*58,5*13,5 мм/3,9*2,3*0,5 дюймів
• Модель DS213
• STM32F103VE MCU
• ADC HWD9288
• Номер каналу 2 аналогові канали + 2 цифрові канали
• Аналоговий діапазон 15 МГц
