DSO-TC2 – портативний осцилограф із тестером LCR

---- Акція діє до 6 листопада 2023 року або до закінчення запасів ----

Опис

Fnirsi DSO-TC2 — це пристрій 2-в-1, який поєднує цифровий осцилограф із тестером LCR. Він дозволяє виконувати вимірювання осцилографом і тестувати електронні компоненти, включаючи діоди та транзистори. Функція осцилографа дозволяє вимірювати аналоговий сигнал із смугою пропускання до 200 кГц. Має один канал. Завдяки частоті дискретизації 2,5 мс/с осцилограф дозволяє виявляти зміни сигналу в реальному часі. Пристрій дозволяє вимірювати частоту, період і шпаруватість сигналу. Також варто звернути увагу на режим тригера, який може працювати в автоматичному, звичайному або одиночному режимі вимірювання. Це дозволяє точніше вимірювати сигнали.

Тестер LCR дозволяє вимірювати ємність, опір та індуктивність електронних компонентів. Тестер підтримує ємності до 100 мФ, опори до 50 МОм і індуктивності до 1000 мкГн. Крім того, він має ШІМ-вихід і ШІМ-генератор частотного сигналу.

Прилад оснащений 2,4" TFT LCD дисплеєм, що дозволяє зручно зчитувати результати вимірювань і легко керувати пристроєм. живиться від батареї ємністю 1500 мАг Пристрій можна заряджати через роз'єм USB Type-C Осцилограф з тестером LCR використовується в роботі з електронікою, зокрема при ремонті та діагностиці електронних пристроїв та їх проектуванні. Це корисний інструмент для людей, яким потрібен зручний багатофункціональний пристрій для вимірювання та тестування електронних компонентів.

Функції

• Цифровий осцилограф:
• Кількість канали: 1
• Аналогова смуга пропускання: від 0 до 200 кГц
• Вхідний опір: 1 МОм
• Режим з’єднання: AC/DC
• Реальний час частота дискретизації: 2,5 мс/с
• Випробувальна напруга діапазону: 1X: 40 В / 10X: 400 В
• Вертикальна чутливість: від 10 мВ/Див до 10 В/Див.
• Вертикальна зсув: регульований
• Горизонтальний діапазон часу: від 10 мкс/под. до 500 с/под.
• Режим запуску: автоматичний, звичайний, одиночне вимірювання
• Тип запуску: наростаючий фронт , спадаючий фронт
• Рівень запуску: регульований< /li>
• Зупинка вимірювання: функція HOLD
• Параметри вимірювання: частота, період, робочий цикл
• LCR тестер:
• Транзисторний тестер: JFET, IGBT, MOSFET
• Тестування діодів
• Ємність: від 25 пФ до 100 мФ
• Опір: 0,01 Ом до 50 МОм
• Індуктивність: від 10 мкГ до 1000 мкГн
li>
• Акумулятор: від 0,1 до 4,5 В
• Вхідна напруга: від 0 до 16 В
• Вихід ШІМ : від 1,5 кГц до 9,99 МГц
• ШІМ-сигнал генератора:
• Частота: від 0 до 80 кГц
• Швидкість навантаження: від 0 до 100%
• Амплітуда: 5 В
• Дисплей: кольоровий, 2,4" РК-дисплей TFT
• Жерво живлення: акумулятор 1500 мАг
• Заряджання: USB типу C, 5 В
• Розміри: 79 x 31 x 103 мм

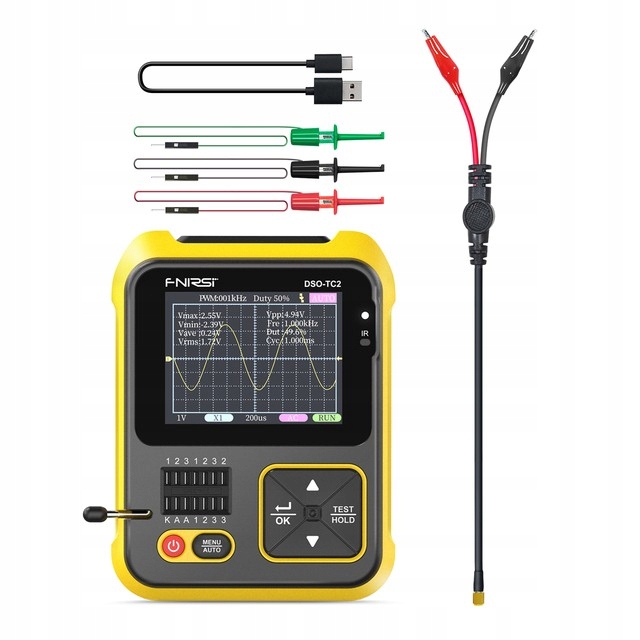

В комплекті

• Тестер DSO-TC2
• 3 тестові наконечники з гачком
• Кабель USB типу C< /li>
• Зонд із затискачами типу «крокодил»
• Посібник користувача
