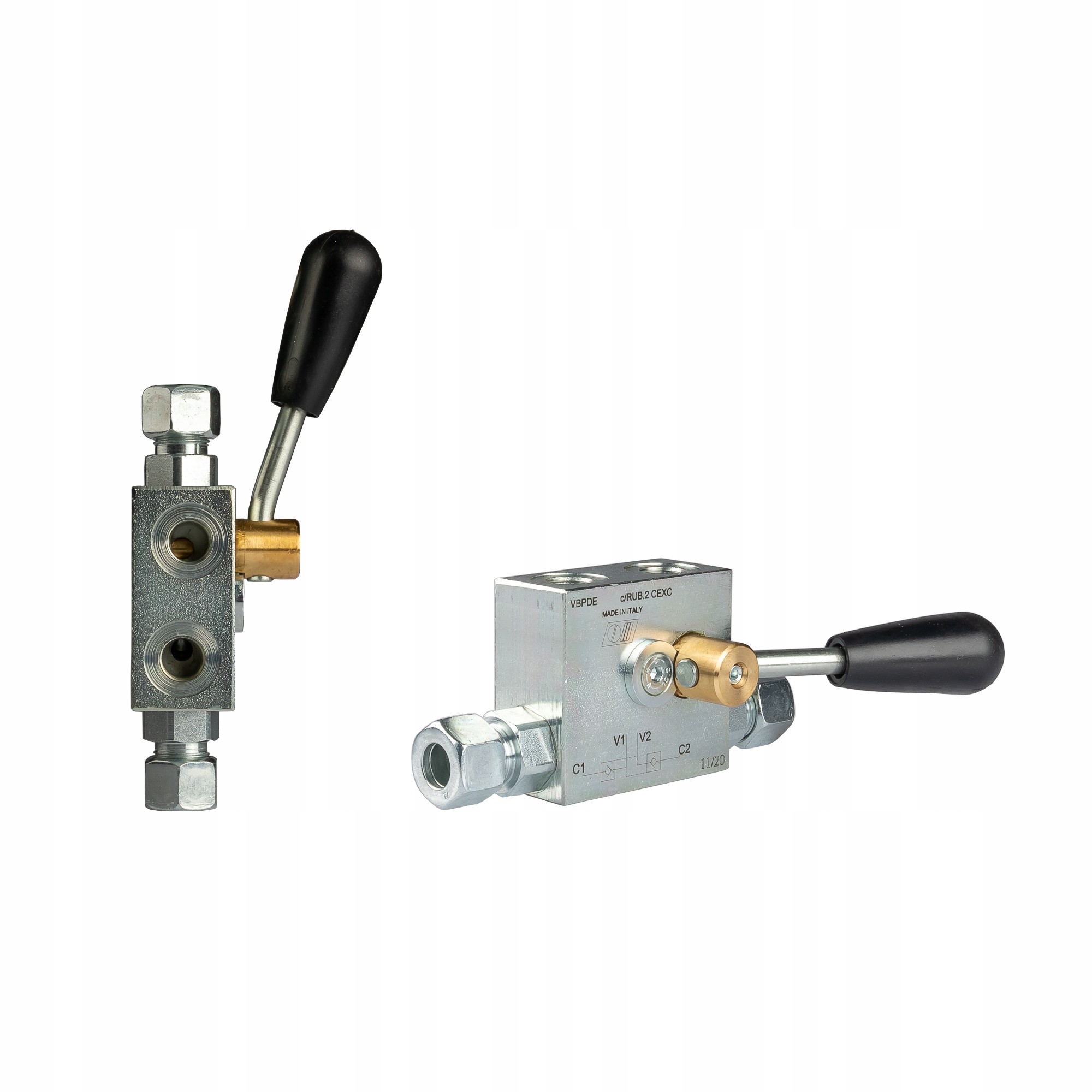

КЛАПАН ЗВОРОТНИЙ ГІДРАВЛІЧНИЙ VBPDE c/RUB 2 CEXC 1/4"

"ЗАМОК" ДЛЯ ЦИЛІНДРА ДВОЇ ДІЇ

Виробництво:

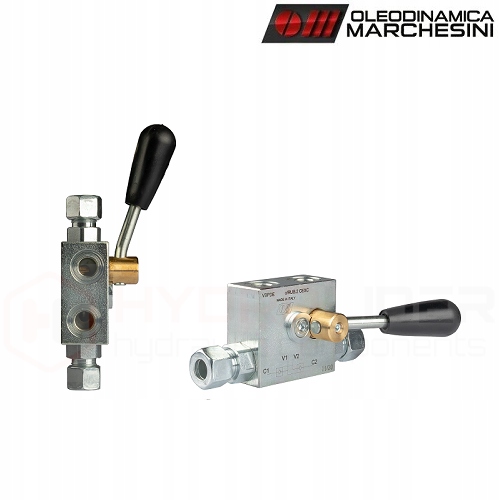

Оригінальний італійський продукт торгової марки Oleodinamica Marchesini, символ: VBPDE CEXC c/RUB 1/4"; 1.35.17.007

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Принцип дії:

Зворотний клапан із подвійним керуванням, також відомий як «замок», використовується для блокування руху приводу шток поршня в обох напрямках. Він забезпечує стабілізацію положення штока поршня, коли ми не керуємо розподільником і на актуатор діють великі сили. Замок клапана перестає працювати, коли ми починаємо керувати гідравлічним розподільником.

Підключення:

Підключіть V1 і V2 до ліній живлення, напр. секції в гідророзподільнику. Підключіть C1 і C2 до приймача, напр. привод подвійної дії.

Потік від V1 до C1 і від V2 до C2 повністю блокується, якщо на V1 і V2 немає тиску. Потік від V1 до C1 і від V2 до C2 відкривається, коли прикладається тиск до V1 або V2.

Технічні дані:

• Максимальний потік: 20 л/хв
• Кількість гідравлічних отворів у корпусі: 4
• Внутрішня різьба в корпусі: 1/4'' [BSP]
• Матеріал корпусу: оцинкована сталь
• Допустимий максимальний тиск: 350 бар
• Тиск відкриття потоку від V до C: 4 бар
• Вага: 1000 кг

Діапазон температур і тип оливи:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура оливи: від -15 C до +80 C
• Тип оливи: гідравлічна на основі мінеральної оливи масло

Гідравлічна схема клапана VBPDE (фото):
