Датчик рівня рідини HT500-2

Двопоплавковий датчик рівня рідини 500 мм. Виготовлений з нержавіючої сталі.

Технічні дані

• Макс. навантаження: 0,5 A
• Матеріал: Нержавіюча сталь
• Кріплення: Різьба M10
• Монтаж: Вертикальний
• Робоча напруга: до 100 В постійного струму
• Ступінь захисту: IP 67
• Довжина кабелю: 30 см
• Умови експлуатації: -30 ~ 125 °C
• Додаткова інформація:сертифікат PZH - дозволено для контакту з питною водою

Опис

Датчики рівня рідин серії HT використовуються скрізь, де необхідно контролювати та регулювати рівень рідин, таких як вода або масло. Унікальні особливості цього датчика роблять його застосовним скрізь, де є потреба контролювати та регулювати кількість рідини в баках, резервуарах або інших типах ємностей. Датчик серії HT оснащений поплавком з магнітом, який реагує на виштовхувальну силу рідини. Через зміну рівня рідини поплавок піднімається, що призводить до замикання або розмикання геркона, розташованого в трубці датчика. Завдяки цьому механізму датчик точно фіксує зміни рівня рідини, надаючи швидку та точну інформацію про кількість присутньої речовини.

Датчик зазвичай встановлюється на кришці, стінці або дні резервуара. , що дозволяє контролювати як нижню, так і нижню частини бака, а також верхній рівень рідини. Матеріал, тобто нержавіюча сталь, гарантує не тільки довговічність, але й можливість використання датчика в широкому діапазоні температур, що робить його універсальним і стійким до мінливих умов навколишнього середовища. Датчик рівня рідини HT — це не тільки точний інструмент для моніторингу рівня рідини, але й універсальне та довговічне рішення, яке працюватиме в різних галузях промисловості та в різних робочих умовах, забезпечуючи ефективний контроль над ресурсами рідини в резервуарах і контейнерах.

Принцип роботи

Датчики мають магніт, встановлений у поплавці, який, піднявши його, змушує контакт геркона, розташованого в корпусі трубки, замикатися або ВІДЧИНЕНО. Датчики можуть працювати як NC - нормально закритий або NO - нормально відкритий. Режим роботи можна змінити поворотом поплавця на 180°.

Увага!

Конструкція датчика не допускає підключення до мережі напругою 230 В, тому рекомендується використовувати реле AFR1 з вбудованим безпечним джерелом напруги 8 В змінного струму. джерело живлення датчиків. Реле доступне в нашій пропозиції.

Додаток

Приклад 1.

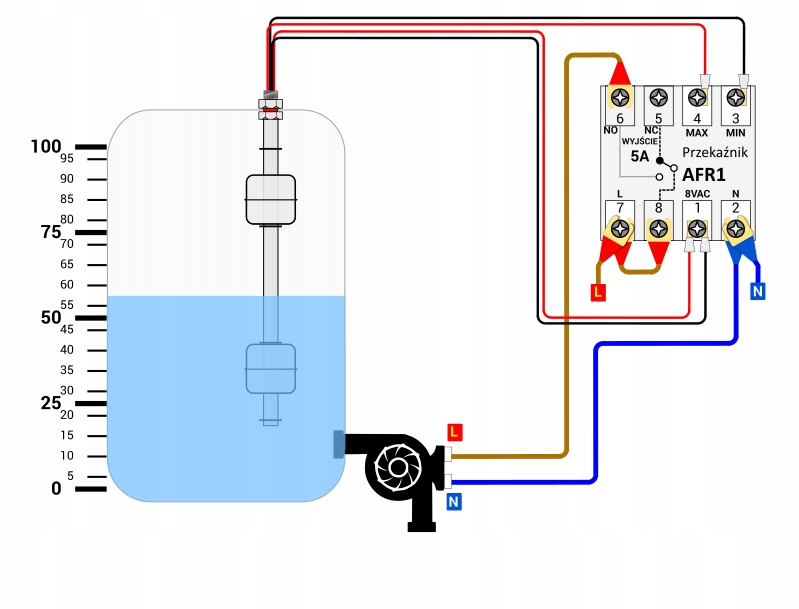

Підтримка рівня рідини в резервуарі (зливання) - після того, як рівень рідини опуститься до стану MIN (датчик MIN відкритий), допоміжний контакт буде переведено в положення 5 і насос вимкнеться. Після досягнення стану MAX (датчик MAX закритий) контакт реле перемикається в положення 6 і насос включається. Пристрій підтримує рівень рідини між датчиками MIN і MAX шляхом перемикання стану допоміжного контакту між 5 і 6 (вмикання і вимикання насоса). Робочий цикл можна змінити, змінивши підключення насоса з контакту 6 на 5 (доповнення).

Приклад 2.

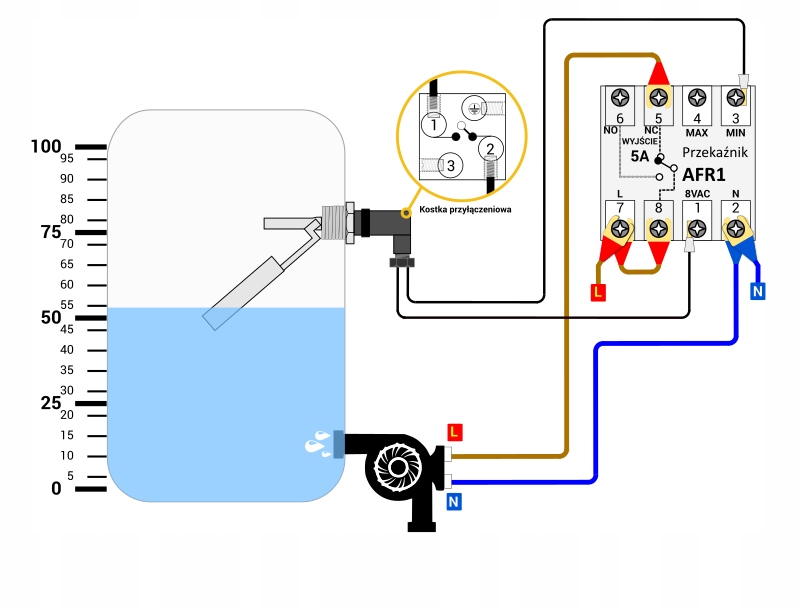

Захист насоса від сухого ходу (зливання) - після того, як рівень рідини впаде до стану MIN (датчик MIN відкритий), допоміжний контакт буде переведено в положення 5 і насос вимкнеться. Після досягнення стану MIN (датчик MIN закритий) контакт реле перемикається в положення 6 і насос включається. Пристрій захищає насос від роботи нижче рівня MIN шляхом відповідного перемикання стану допоміжного контакту між 5 і 6 (вмикання та вимикання насоса).

Приклад 3.

Захист бака від переповнення. Насос працює до максимального рівня датчика.
