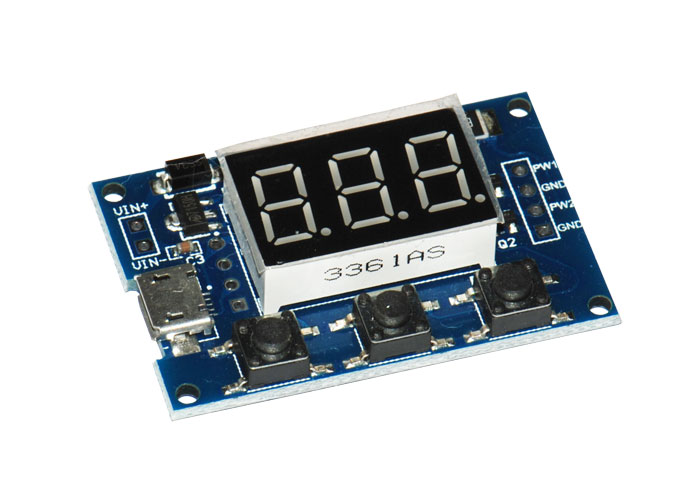

Контролер двоканальний, генератор, контролер ШІМ 5-30В 1Гц-150кГц, RS232, новий

Опис модуля

Драйвер, контролер, генератор ШІМ, двоканальний, широкий діапазон частот, висока точність, діапазон напруги 5-30В.

Діапазон частот:

Частота поділяється на три діапазони:

1. XXX – найменша одиниця – 1 Гц, найбільший діапазон – 999 Гц

2. XX.X – діапазон від 0,1 кГц до 99,9 кГц

3. X.X.X - діапазон від 1 кГц до 150 кГц

Приклади індикації:

100 – тобто 100 Гц

54,1 – тобто 54,1 кГц

1.2.4 – тобто 124 кГц

Налаштування параметрів:

Модуль має 3 кнопки: Налаштувати, Вгору, Вниз.

1. Натисканням кнопки SET вибираємо налаштування параметрів, спочатку для каналу 1: FR1: частота ШІМ, dU1: режим роботи, потім канал 2: FR2 і dU2.

2. Натискання кнопки Вгору або Вниз змінює значення вибраного параметра.

3. Для параметра FR, тобто частоти, діапазон змінюється після тривалого утримання кнопки SET.

Типи сигналів:

1. Прямокутний

2. Керування, наприклад, кроковим двигуном

3. Регульований пульс

4. Змінне наповнення для, наприклад, регулювання швидкості, затемнення освітлення.

Керування через послідовний порт:

Швидкість передачі: 9600 біт/с

Біт даних: 8

Стоповий біт: 1

Біт парності: немає

Керування потоком: немає

Позначення:

S1, S2 - вибір каналу

F - вибір частоти

D - вибір виду роботи (навантаження)

XXX - значення

T - позначка завершення налаштування

Налаштування частоти:

S1FXXXT - налаштування частоти в діапазоні 1-999 Гц для каналу 1

S1FXX.XT - налаштування частоти в діапазоні 0,1-99,9 кГц для каналу 1

S1FX.X.X.T - налаштування частоти в діапазоні 1-150 кГц для каналу 1

S2FXXXT - налаштування частоти в діапазоні 1-999 Гц для каналу 2

Встановлення виду роботи (навантаження):

S2DXXXT - робочий цикл зі значенням XXX для каналу 2

Параметри:

  • Символ: 2-канальний генератор ШІМ
  • Робоча напруга: 5-30 В (підтримка USB 5 В)
  • Діапазон частот: 1 Гц - 150 кГц
  • Точність частоти: +/- 2%
  • Вихідний струм: < 30 мА
  • Вихід амплітуди (регульований): 5Vp-p (значення за замовчуванням)
  • Темп. експлуатація: -30 - +70°C
  • Довжина модуля: 0 мм Ширина модуля:  мм
  • Висота модуля:  мм
