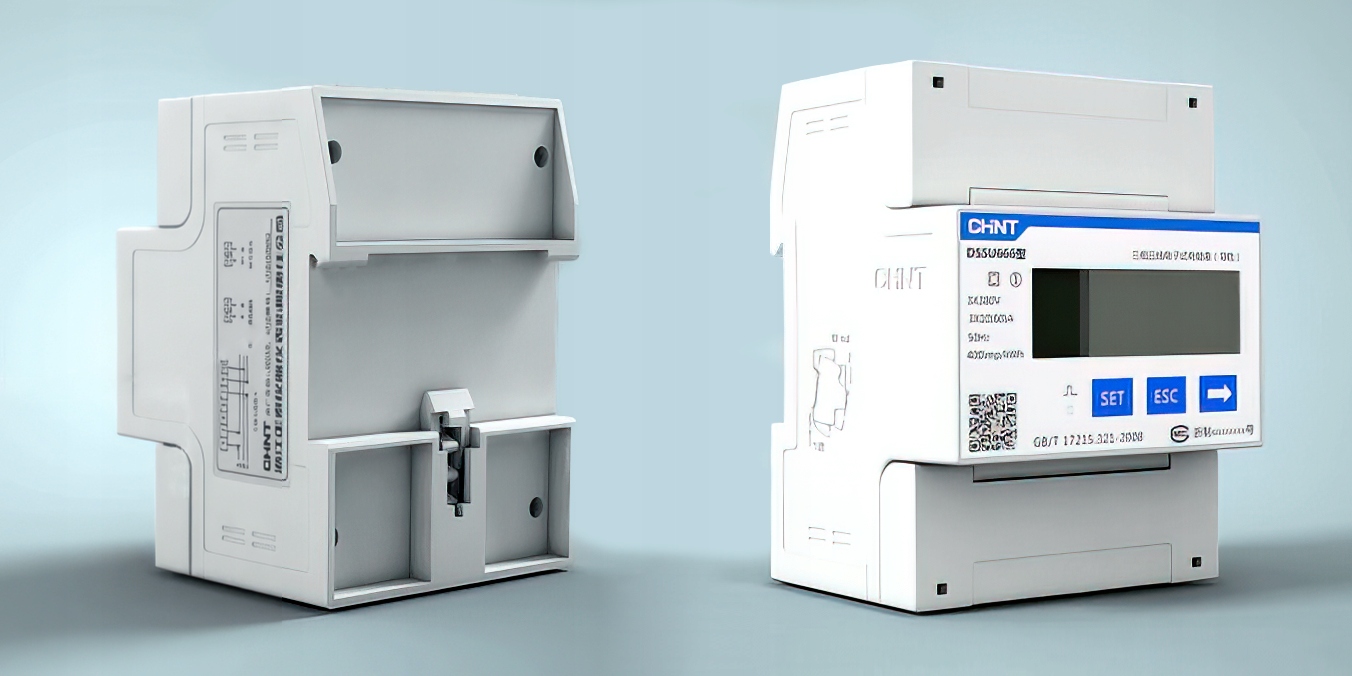

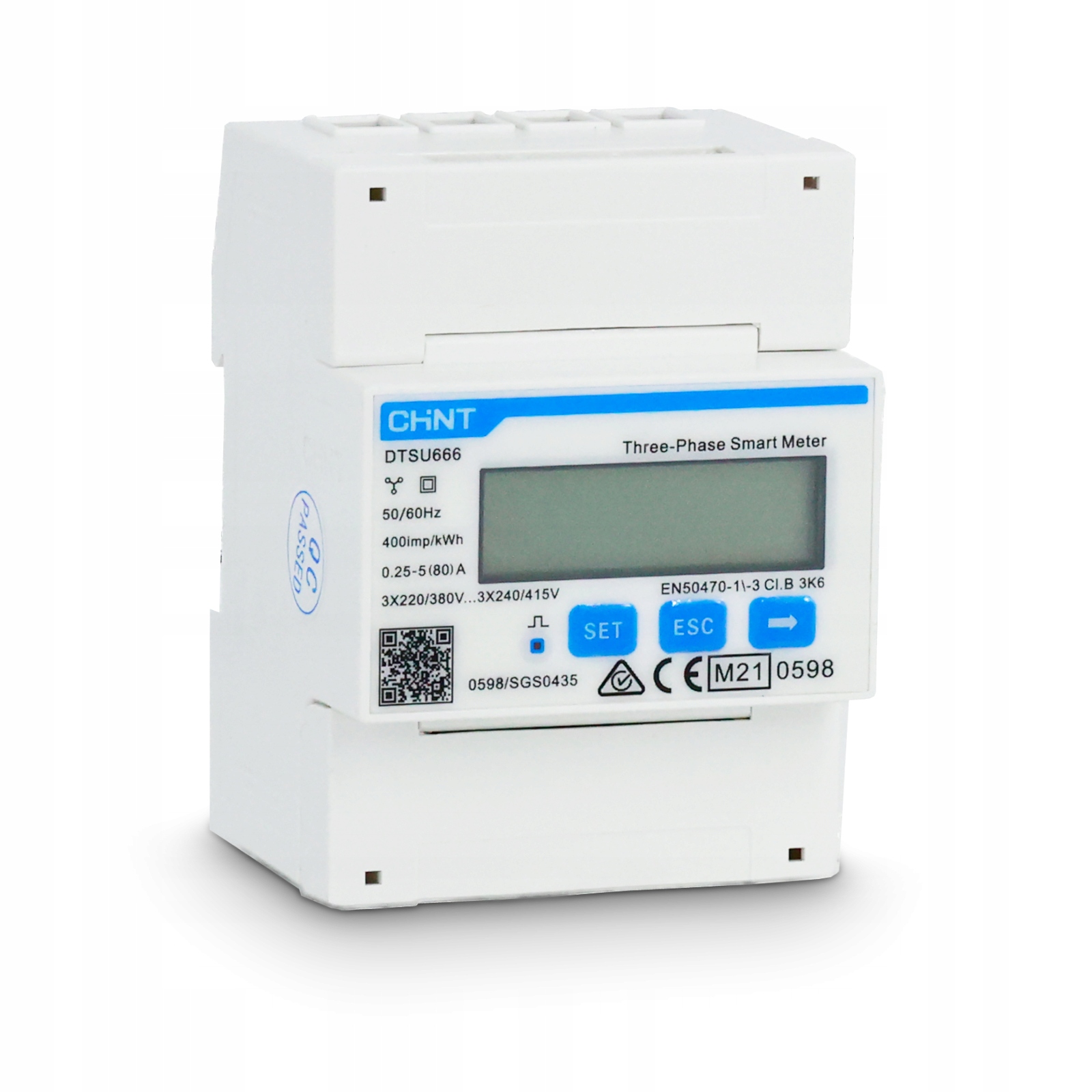

Лічильник електроенергії Chint DTSU666 Modbus

Це вдосконалений, багатофункціональний лічильник електроенергії, який перевіряє такі параметри, як:

• розподіл навантаження на окремих фази
• напруга
• ємнісна та індуктивна реактивна потужність

Лічильниктрифазний, двонаправлений (рахує споживання та виробництво ), чотириквадрантний, а завдяки сертифікату MID він відповідає європейським стандартам вимірювання.

Працює з пристроєм PVMterminal, який дозволяє зчитувати та записувати дані на PVmonitor веб-сайт .pl.

Лічильник пропонує вимірювання:

• напруги
• струму
• миттєвої активної потужності
• миттєвої реактивної потужності
• загальна активна потужність

Він має виходи, які можна налаштувати для активної або реактивної енергії, і вихід RS-485 із протоколом Modbus-RTU. Його можна використовувати для моніторингу енергії, поглиненої та поданої в мережу, ємнісної та індуктивної реактивної енергії, а також для моніторингу інших параметрів мережі на з’єднанні.

пристрій вимірює та передає інформацію з такими параметрами, як:

• напруга (В)
• частота (Гц)
• струм (A)
• вимірювання енергії чотириквадрант (кВт·год/кВАр·год)
• введено в мережу (експорт)
• прийнято (імпорт)
• всього

Сумісність

Лічильник сумісний з FoxEss, Deye (SUN-12K-G03), Sofar Solar інвертори (SofarSolar KTLX G3) і система Hoymiles, а також легко читати за допомогою різних типів пристроїв із портом RS-485, наприклад Raspberry PI або комп’ютери.

Лічильник НЕ МОЖЕ працювати з інверторами Huawei

Якщо у вас є інвертора, ми рекомендуємо використовувати представлений лічильник і ДОДАТКОВО пристрій PVMterminal, який дозволяє контролювати як параметри генерації та роботи інвертора Huawei, так і параметри енергії та роботи, виміряні лічильником DTSU666.

Можливі застосування

Лічильник можна використовувати в різних системах енергоменеджменту, таких як моніторинг споживання енергії в будинках, громадських будівлях, на заводах та інших промислових об’єктах. Його також можна використовувати в системах відновлюваної енергії, таких як сонячні та вітрові електростанції, для моніторингу виробленої енергії та подачі її в мережу.

Зв'язок можливості пристрою дозволяютьлегку інтеграцію з існуючими системами, а його точність і надійність роблять його придатним дляпрофесійного та домашнього застосування

Технічні дані

• Відповідність стандартам lEC62052-11 lEC62053-21
• Тип підключення 3P4W
• Клас точності 1.0 для активної напруги
• Номінальна напруга (Un) 3x220/380В, 3x57,7/1000В
• Робочий діапазон 0,7Un-1,2Un
• Власне споживання електроенергії ≤ 1 Вт , 5 ВА
• Струм постійного струму, 60 Гц
• РК-дисплей 7 символів, 5,3 мм x 2,8 мм
• Світлодіод кількість спалахів на кВт*год
• Зв'язокRS485, Modbus і DL/T
• Діапазон робочих температур від -40°C до +75°C
• Діапазон температур зберігання від -40°C до +85°C< /li>
• Відносна вологість ≤ 95% RH
• Рівень захисту IP54
• Розміри 98 мм x 65 мм x 72 мм
• Вага приблизно 0,4 кг
