Eastron SDM630 V2 Modbus

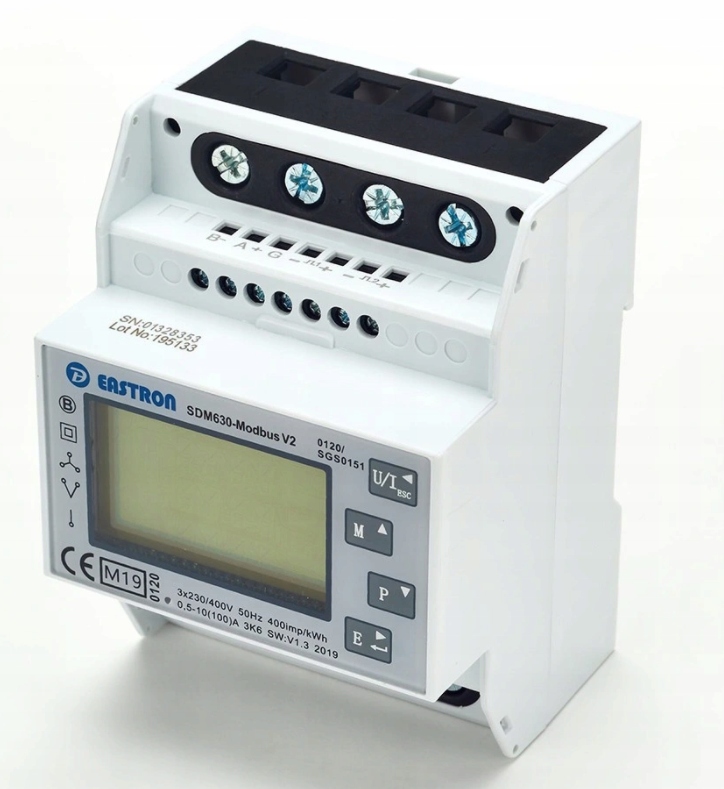

Трифазний лічильник енергії Easstron SDM630M Modbus V2

Трифазний лічильник SDM630M призначений для читання вимірювань електроенергії через Modbus RTU. Працює з Pvmterminal, багато типів інверторів та контролера LAN v3.7.

вимірювальні входи:

-4-трек для поперечного перерізу кабелю 25 мм2

-вимірювання в однофазних трифазних трипровідних випробуваннях (3f3p) та чотирипровідних установах (3f4p), максимум.

• Вихід RS-485, протокол Modbus-RTU
• Імпульсивний вихід: Програмований для встановлення імпульсів, що відповідають KWH або KVARH.
• Вимірювання: KWH/KVARH, KW/KVAR, KVA, P, F, PF, DMD, V, A, THD.
• Освітлений РК -дисплей

Точність:

• Максимальний діапазон: 0,5% від максимального діапазону
• Електродик: 0,5%: 0,2%: 0,2% Середня частота
• Активна потужність (W), пасивна (var), очевидна (VA): +-1% від максимального діапазону
• Активна енергія (WH): клас 1 IEC 62053-21, клас B EN50470-1/3
• Bierna Energy (varh): клас 2 IEC 6203-23>
1% до 31-го

Інші параметри:

- робоча температура: -25 ºC до 55 ºC- Вологість: 0-95%, без конденсації- збірка: DIN 4388080 (72x94,5 мм)

Найважливіші вказівки можна прочитати з лічильника:

• Дво -шлях вимірювання активної енергії: споживається (імпорт), введеного в мережу (експорт), підсумки
• Дво -шлях вимірювання пасивної енергії: споживається (імпорт), що вводиться в мережу (пропускає) окремо для кожної фази
• Вимірювання загальної активної потужності (позитивні значення - споживання енергії, негативне - введення енергії в мережу
• Вихід: 2 імпульсні результати, 1 вихід Rs -485, протокол Modbus -Ru

сертифікований згідно з директивою ЄС ЄС 2014/32/eU

2. 0120/SGS0151

Main applications (using PVMTERCLIC AND LAN V3.5 controller)

• Energy monitoring taken from the network (Import) and introduced into the network (export) including phase) connection,
• Monitoring of other network parameters on the connection,
• Control of additional loads depending on the energy balance на метрі.

Трифазний лічильник енергії Easstron SDM630M MODBUS V2 | Моніторинг енергії на більш високому рівні

Опис:

Ми представляємо трифазний лічильник енергії Easstron SDM630M Modbus V2 -рішення, яке дозволяє точний моніторинг та аналіз споживання електроенергії в трифазних системах.

Особливості продукту:

• Розширені вимірювальні функції: Технологія, SDM630M MODBUS V2 пропонує широкий спектр вимірювальних функцій, включаючи моніторинг напруги, електроенергії, активної та більш пасивної потужності та багатьох інших, що дозволить повністю контролювати споживання енергії. 4 4 Моніторинг та аналіз споживання енергії.
• Допомога у виявленні надмірних втрат енергії та оптимізації витрат.

Технічні характеристики:

• Спільна електроенергія: до 100A (трифаза)
• Тип: Трифаза, Modbus v2
