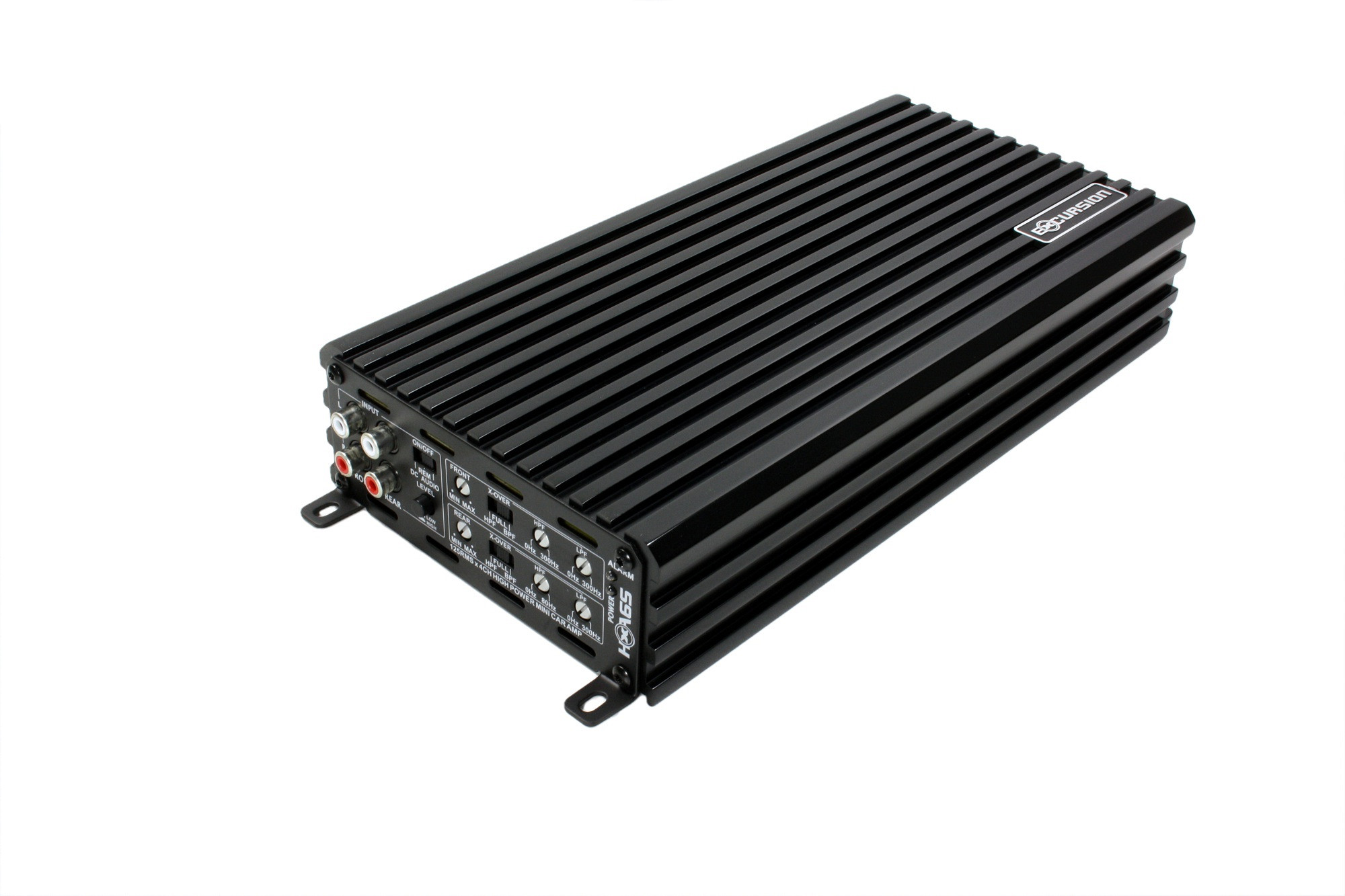

Excursion HXA-65

Автомобільний 4-канальний підсилювач потужністю 4x100-125W / 2x250W, стабільний до 2Ω, аналог (AB), Hi /signal inputs Lo, Auto Turn On/Off, small gabs

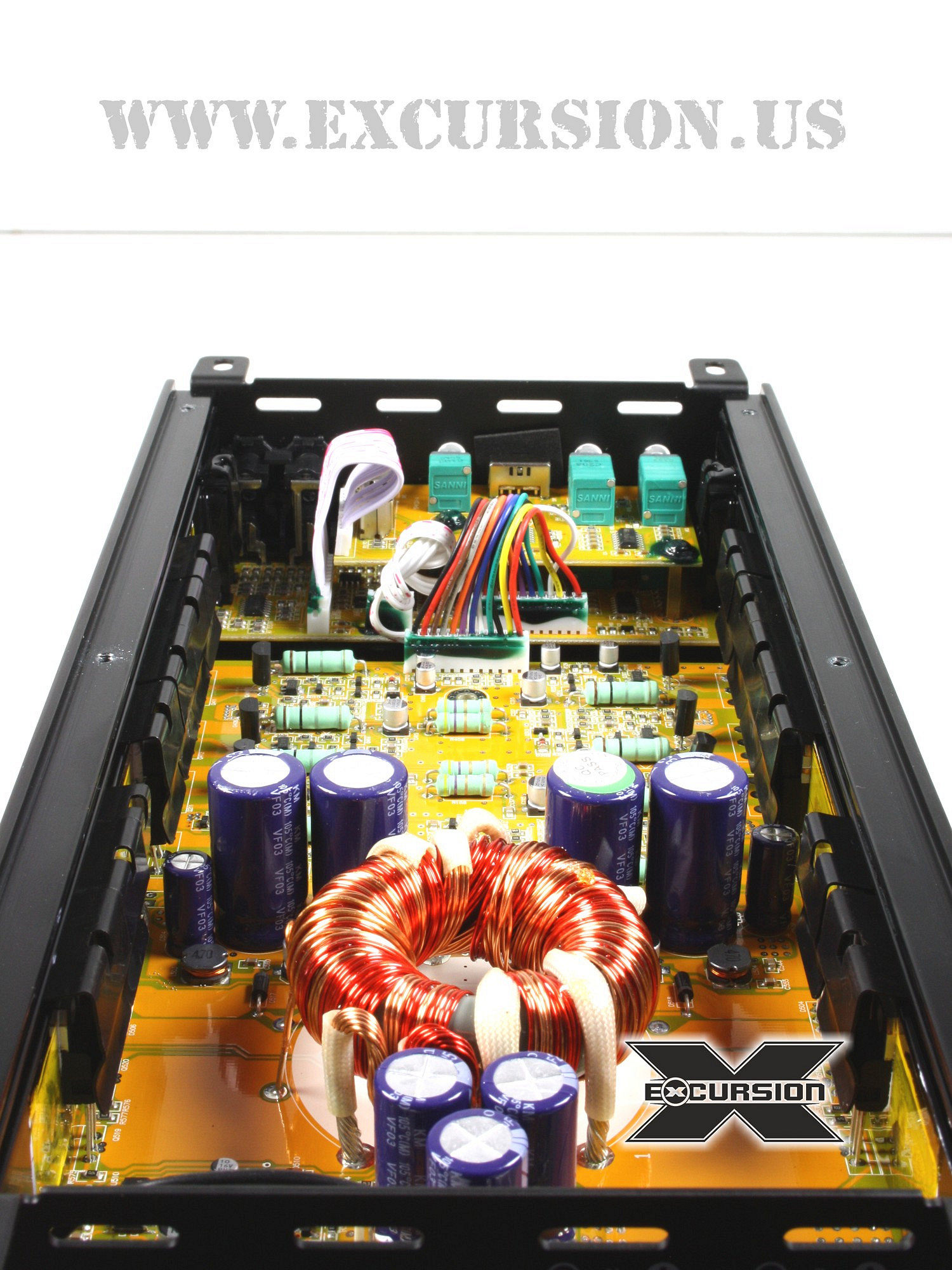

Аналоговий 4-х канальний підсилювач з високим ККД і невеликими габаритами, побудований на основі двосторонньої друкованої плати з використанням SMD технологія поверхневого монтажу. Підсилювач оснащений системою усунення шумів і перешкод, а також системою багатоканального захисту від перевантаження, короткого замикання на виході динаміка, перегріву і занадто низької або занадто високої напруги живлення. У стандартну комплектацію також входять плавно регульовані фільтри LP і HP з можливістю роботи в режимі BP Subsonic (Band Pass), еквалайзер підсилення низьких частот «Bass Boost», система «Auto Turn ON/OF», яка контролює включення і вимкніть підсилювач і вхід "High/Low Input" для аудіосигналу на рівні динаміків і рівні RCA (загальні входи сигналу для режиму "High/Low" через роз'єми RCA). Підсилювач HXA-65 працює стабільно при навантаженні до до 2 Ом у кожному каналі або до 4 Ом у системі з’єднання типу BRIDGE.

ОСНОВНІ ТЕХНІЧНІ ДАНІ:

• Кількість каналів: 4
• Вихідна потужність RMS/4Ω (напруга живлення 14,4 В): 4x100 Вт
• Вихідна потужність RMS/2Ω (напруга живлення 14,4 В): 4x125 Вт
• Вихідна потужність RMS/4Ω міст (напруга живлення 14,4 В): 2x250 Вт

• Частотна характеристика: 15 - 25 000 Гц
• Макс. рівень спотворення THD/4Ω: < 0,05%
• Сигнал/Шум (співвідношення S/N): >80 дБ
• Вхідна чутливість для сигналу RCA (НИЗЬКИЙ рівень): 0, 2 - 5 В li>Фронтальний фільтр HP із плавним регулюванням: 0–300 Гц, також у режимі смугового фільтра (дозвуковий)
• Задній фільтр HP із плавним регулюванням: 0–80 Гц, також у смуговому фільтрі ( Дозвуковий режим
• ККД /4Ω: >60%
• Робоча напруга: 10-15 В
• Запобіжник: зовнішній 60 А
• Захист від високої температури: від 80 °C
• Захист від низької напруги живлення: нижче 8 В
• Розміри корпусу без з'єднань (ширина/висота/довжина): 140/54/280 мм

• Робота в аналоговому класі "AB".
• Технологія: SMD, Full MOSFET, Military Standard.
• Режими роботи фільтра : FULL/HPF/BPF (у режимі BPF увімкнено обидва фільтри: HP і LP).

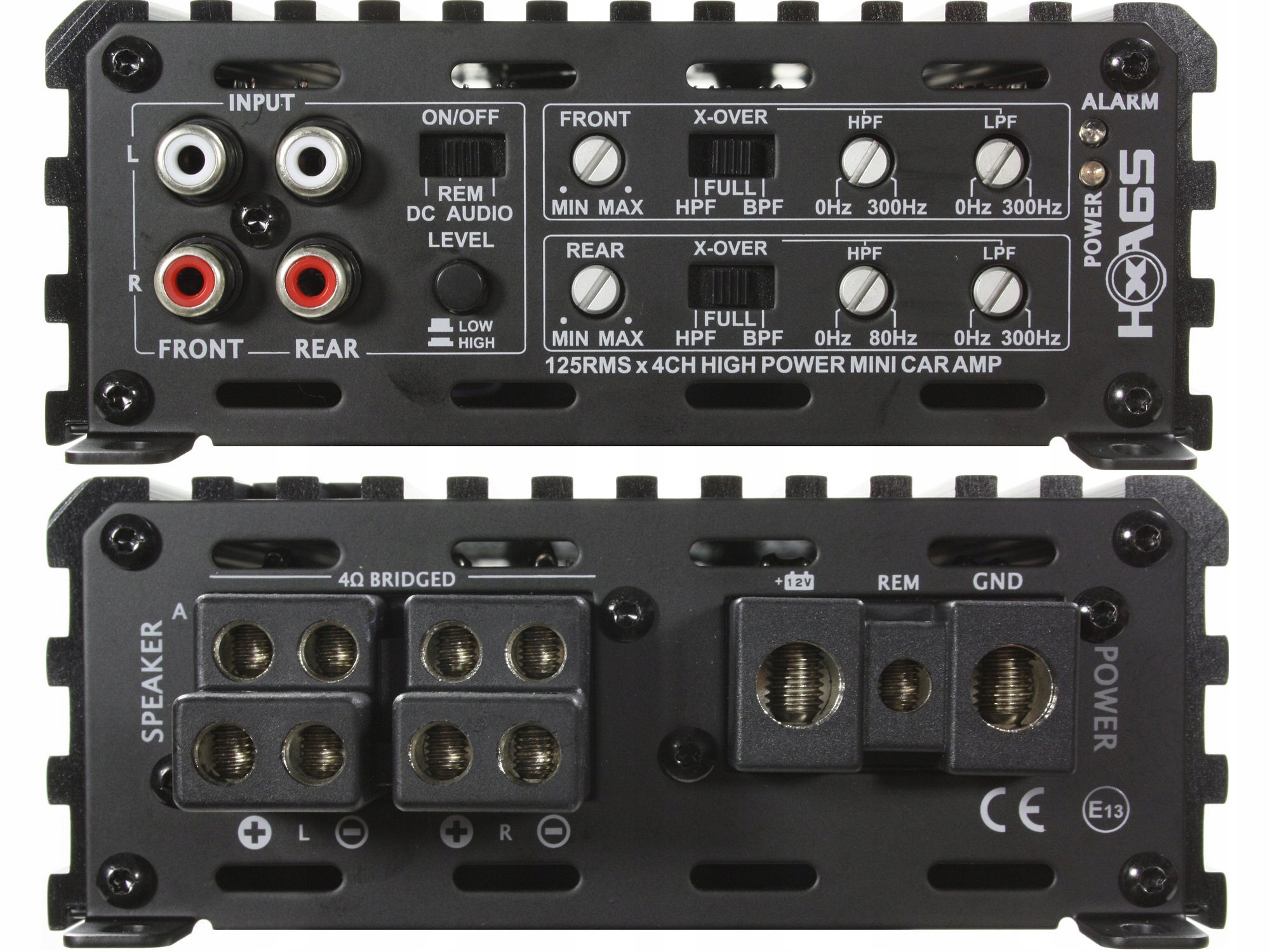

• Вхід аудіосигналу передній/задній сторони: 4xRCA (загальний для сигналу HIGH / LOW).
• Вихід аудіосигналу: немає.
• Перемикачі для вибору рівня вхідного сигналу HIGH / LOW (сигнал рівня динаміка або RCA).
• Загальний вхід сигналу HIGH або LOW через роз’єми RCA після вибору відповідного режиму роботи за допомогою перемикача LEVEL (ми рекомендуємо використовувати адаптивні роз'єми Excursion XML і Excursion XFM RCA/VO - продаються окремо).
• Вибір з 3 варіантів керування для ввімкнення та вимкнення підсилювача (вибір опцій за допомогою перемикача ON/OFF):

  1. REM - управління шляхом подачі керуючої напруги +12В від магнітоли на роз'єм "Remote"

  2. DC - автоматичний контроль напруги постійного струму (прибл. +6 В), що надходить через входи RCA від кабелів динаміків радіо (працює після вибору рівня вхідного сигналу динаміка - HIGH за допомогою перемикача LEVEL)

  3. AUDIO - автоматичне керування підсилювачем після виявлення імпульсів аудіосигналу (наприклад, музики) на RCA-входах підсилювача. Ця опція має систему затримки часу.

• Стійкі до корозії нікельовані розетки та кабельні з’єднувачі.
• Масивні клеми з шестигранними гвинтами для силових кабелів до 21 мм2.
li>
• Масивні клеми з шестигранними гвинтами для кабелів гучномовців перетином до 10 мм2.
• Схеми захисту від перевантаження, короткого замикання на виході гучномовця, перегріву та зниження напруги

ВКЛЮЧЕННЯ/ВИМКНЕННЯ - 3 варіанти керування підсилювачем (дистанційне)

Підсилювач Excursion HXA-65 має систему «Дистанційне керування», яка відповідає за вмикання та вимикання підсилювача, яким можна керувати в трьох режимах, які вибираються за допомогою перемикача ON/OFF.Перший варіант (REM) працює для вхідного сигналу HIGH і LOW і є стандартним керуванням підсилювачем шляхом подачі напруги +12 В на його роз'єм REM.Решта два Варіанти управління (опції DC і AUDIO) працюють як система "Автоматичне включення/вимкнення" і можуть використовуватися, коли радіо не має стандартного виходу керування "Дистанційне". Якщо перемикач ON/OFF знаходиться в положенні DC і попередньо був обраний тип входу сигналу HIGH (сигнал рівня динаміка), система автоматично вмикає підсилювач, коли після ввімкнення радіо з’являється постійна напруга приблизно 6 В на його акустичних кабелях відносно заземлення джерела живлення. Цей тип управління можна використовувати в більшості стандартних радіостанцій, які мають внутрішній підсилювач потужності на основі інтегральних схем. Однак ця опція може не працювати з більш просунутими заводськими аудіосистемами, які оснащені зовнішнім підсилювачем і де немає постійної напруги на кабелях динаміків (наприклад, деякі моделі BMW). Якщо перемикач ON/OFF знаходиться в положенні AUDIO, система вмикатиме або вимикатиме підсилювач залежно від наявності імпульсів аудіосигналу, виявлених на входах сигналу RCA. Цей режим має схему затримки часу. При використанні системи «Автоматичне ввімкнення/вимкнення» (опція DC або AUDIO) роз’єм REM +12V, розташований поруч із роз’ємами кабелю живлення, служить автоматично керованим виходом REMOTE, який можна використовувати для вмикання/вимкнення інших пристроїв, наприклад, потужність наступних підсилювачів.
