Термінал EtherCAT, 4-канальний цифровий вхід, 24 В постійного струму, 3 мс, 2-/3-провідне підключення EL1104 Beckhoff

Технічні дані:

Технологія підключення

2-/3-провідне

Специфікація

EN 61131-2, тип 1/3

Кількість входів

4

Номінальна напруга

24 В пост. "1".

11…30 В (EN 61131-2, тип 3)

Вхідний струм

тип. 3 мА (EN 61131-2, тип 3)

Вхідний фільтр

типовий 3,0 мс

Розподілені годинники

–

Контакти живлення струму

тип. 2 мА + навантаження

Струм споживання E-bus

тип. 90 мА

Електрична ізоляція

500 В (E шина/потенціал поля)

Конфігурація

немає адреси чи параметрів конфігурації

Спеціальні функції

4 входи для підключення 2-х і 3-провідний

Вага

прибл. 55 гр

Температура експлуатації/зберігання

-25…+60°C/-40…+85°C

Відносна вологість

95%, без конденсації

Стійкість до вібрації/ударів

відповідає EN 60068-2-6/EN 60068-2-27

Іммунітет/EMC випромінювання

відповідає EN 61000-6-2/EN 61000-6-4

Protect. потужність/поз. встановлення

IP20/змінний

Підключається кабелі

для всіх терміналів ESxxxx

Схвалення/маркування

CE, UL, ATEX, IECEx

Маркування Ex

ATEX:

II 3 G Ex ec IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

УВАГА!!!

ТОВАР НОВИЙ, НЕ ВИКОРИСТАНИЙ КРІСЛО ДЛЯ ЗБЕРІГАННЯ В ОРИГІНАЛЬНІЙ УПАКОВЦІ.

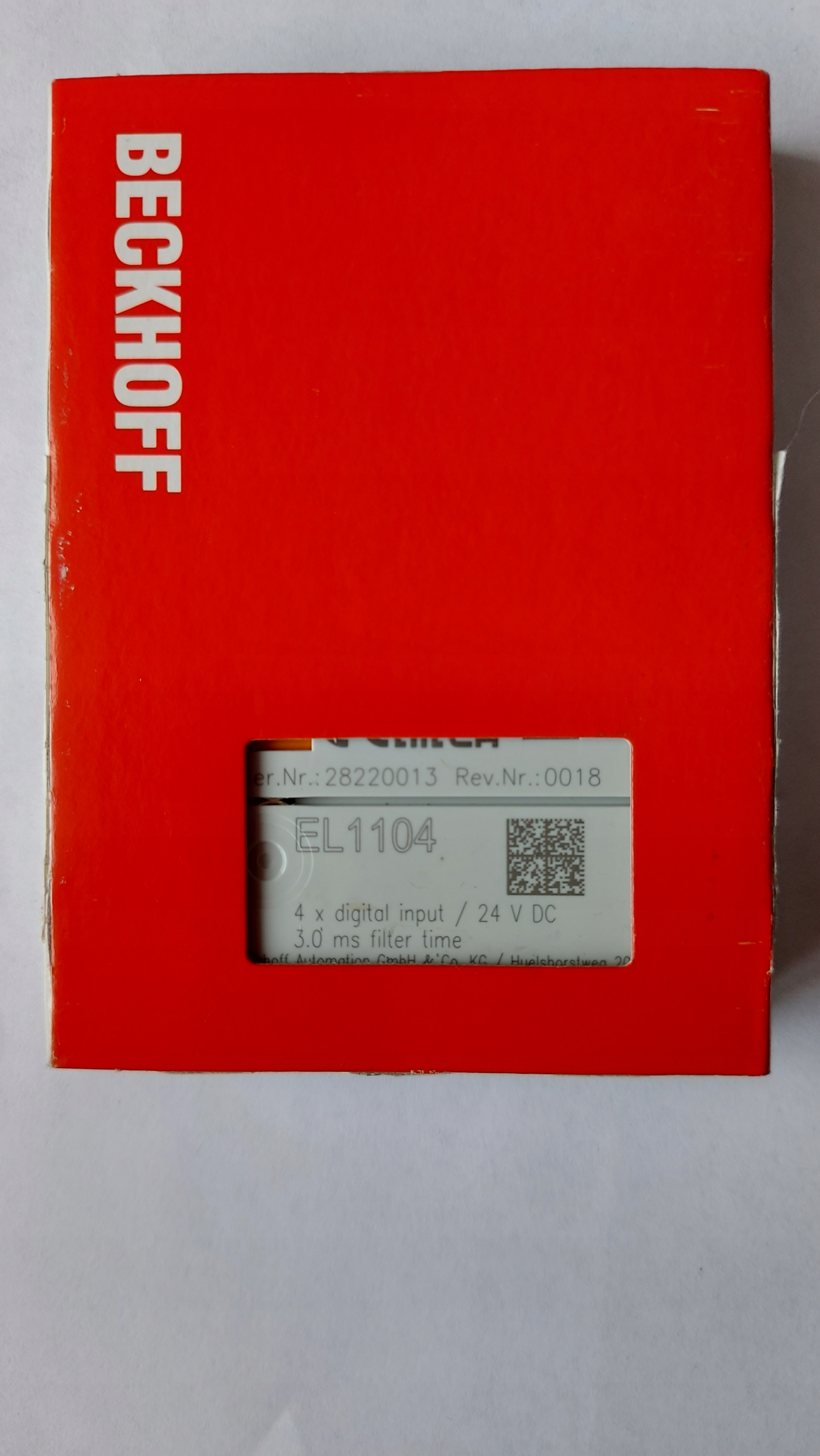

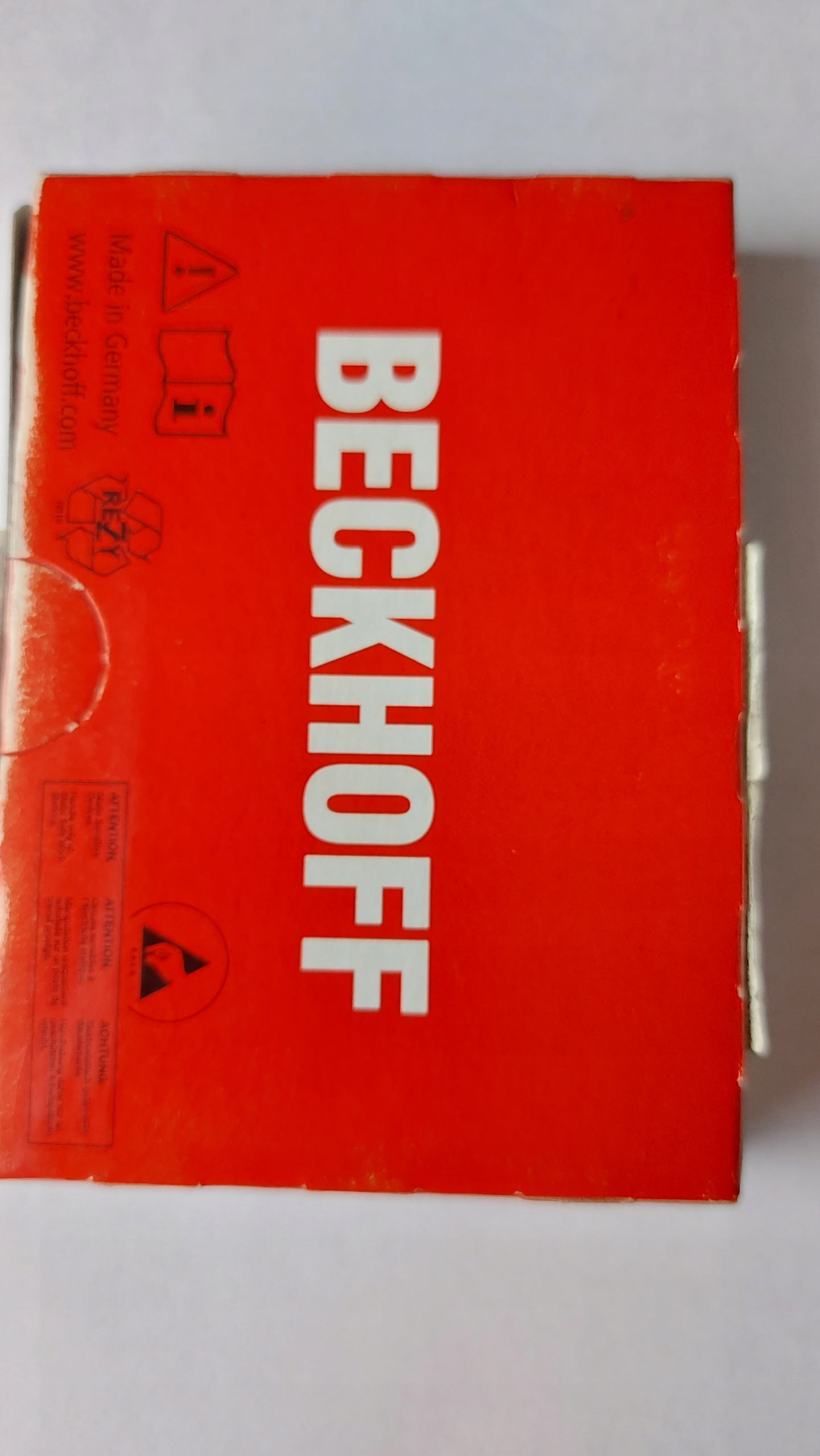

УСІ ФОТО Є ФІЗИЧНИМ ЗОБРАЖЕННЯМ ПРОДУКТУ.

Цифровий вхідний термінал EL1104 отримує двійкові керуючі сигнали 24 В від рівня процесу та передає їх у гальванічно розв’язаній формі на блок автоматизації вищого рівня. Термінал EtherCAT має чотири канали, які вказують стан свого сигналу за допомогою світлодіодів.

Особливості:

Тип специфікації входу 1/3

відсутність відбитків завдяки механічним перемикачам завдяки вхідному фільтру 3 мс

Підключення живлення датчика +24 В і 0 В
