Електрична повітряна завіса

VTS WING E200 EC

у комплекті 3-в-1 з:

- інтелектуальним контролером WING EC

- спеціальні монтажні кронштейни WING 150/200

Основна інформація про завісу WING E200 EC:

• Мотор: EC (з електронною комутацією)

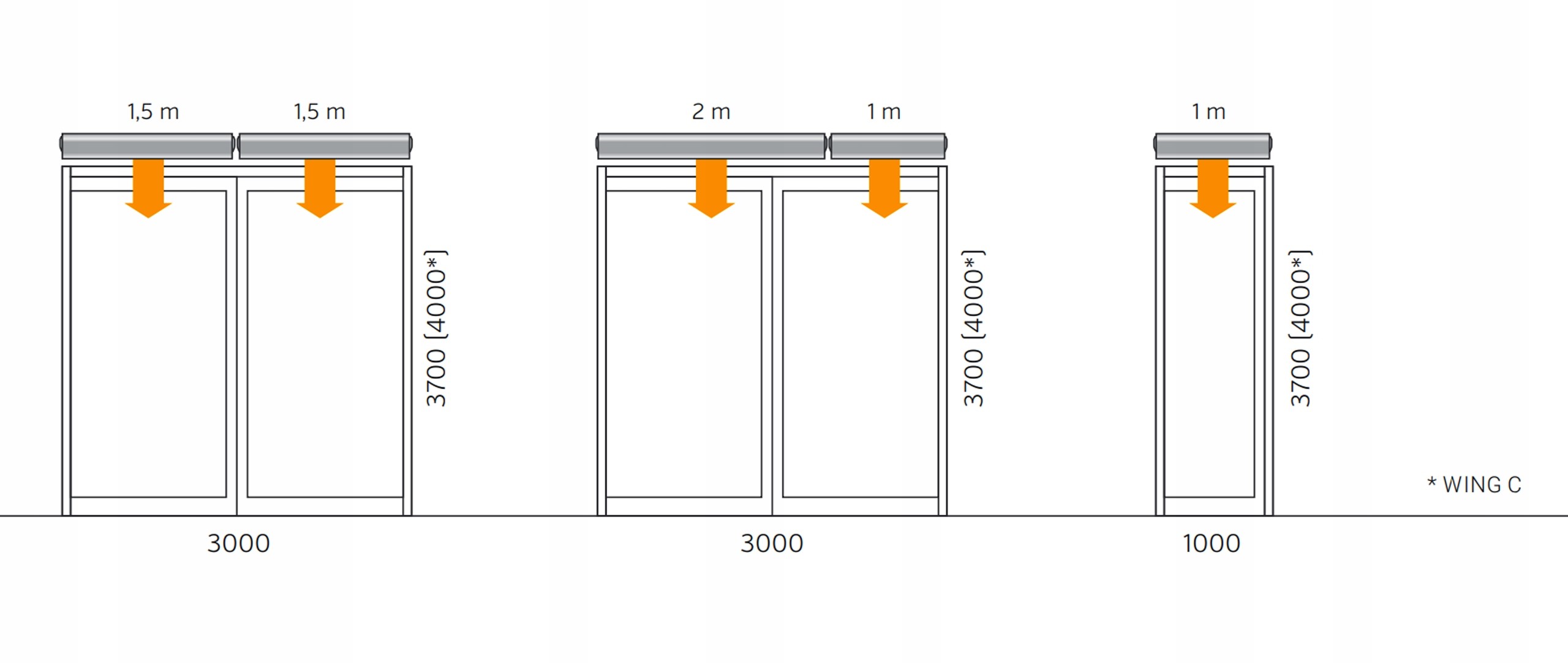

• Макс. ширина дверей (1 пристрій): 2,0 [м]
• Макс. висота дверей: 3,7 [м]
• Макс. ефективність повітря: 4500 [м3/год]
• Діапазон потужності нагріву: 6/15 або 9/15 [кВт]
• Напруга живлення: ~400/3/50 [В/ф/Гц]
• Потужність електронагрівачів: 6i 9 [кВт]
• Номінальний струм електронагрівачів: 8,5/12,9/макс. ,21,4 [A]
• Потужність двигуна (EC): 0,45 [кВт]
• Номінальний струм (EC двигун): 1,9 [ A]
• Вага пристрою: 39,0 [кг]
• Ступінь захисту: IP20
• Колір корпусу: RAL9016
• Колір сітки на виході: RAL9022
• Виробник:VTS

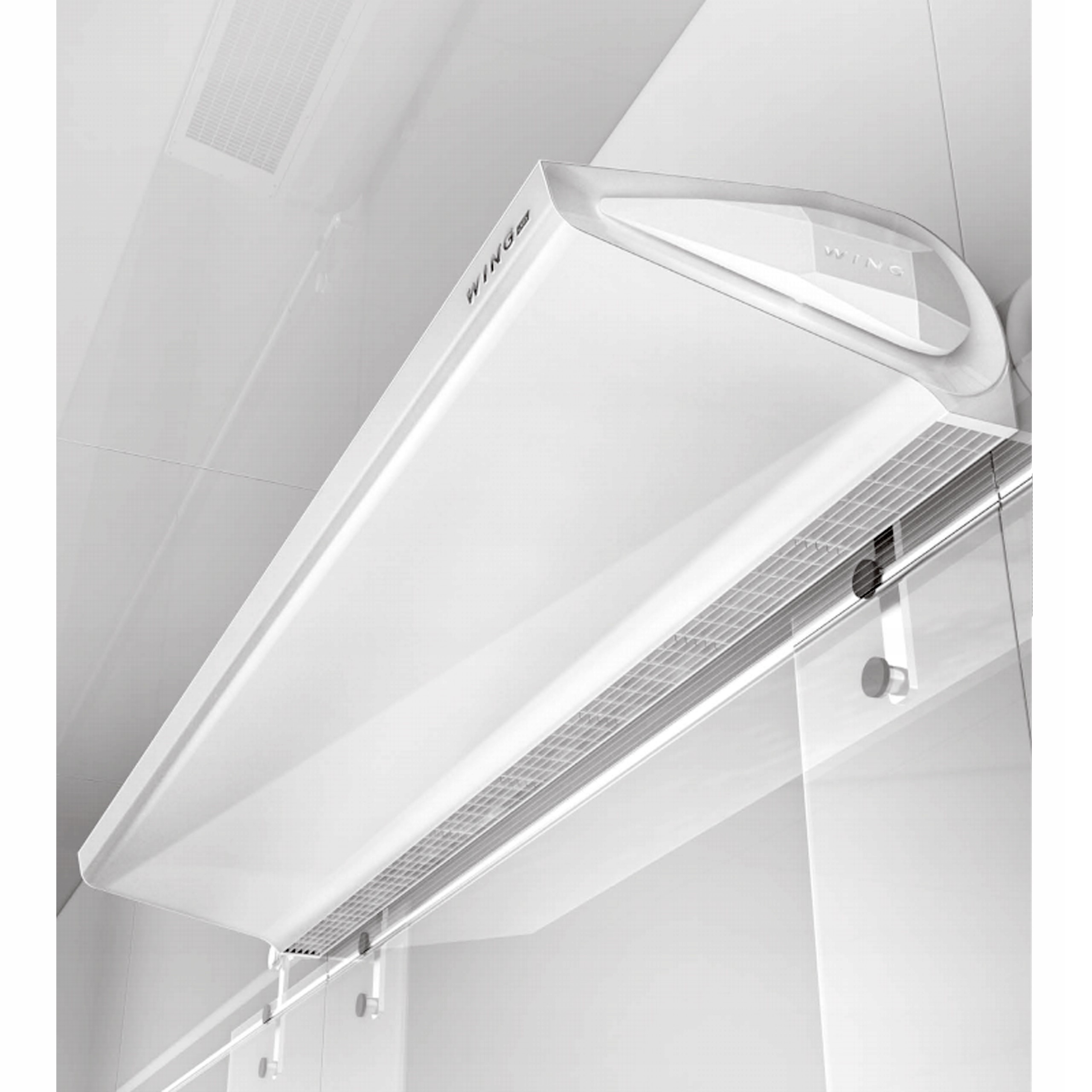

Повітряна завіса WING - це пристрої нового покоління, створені з пристрастю до легкості форм і сучасного дизайну. Мінімалістична форма корпусу нагадує красиве, але ідеальне у своїй простоті крило планера.

Для чого використовується повітряна завіса?

Її завдання полягає у створенні повітряного бар’єру, який ізолює два середовища: зовнішнє та внутрішнє.

Ззовні повітряна завіса зупиняє:

• тепле або холодне повітря (залежно від пори року)
• пил
• li>
• комахи
• вихлопні гази та дим
• неприємні запахи

Всередині повітряна завіса дозволяє зупиняти:

нагріте або охолоджене повітря - залежно від потреби
• чисте, чисте повітря

Використовуючи повітряну завісу, користувач економить, перш за все, свої гроші, увагу на зменшенні втрат виробленого тепла чи холоду.

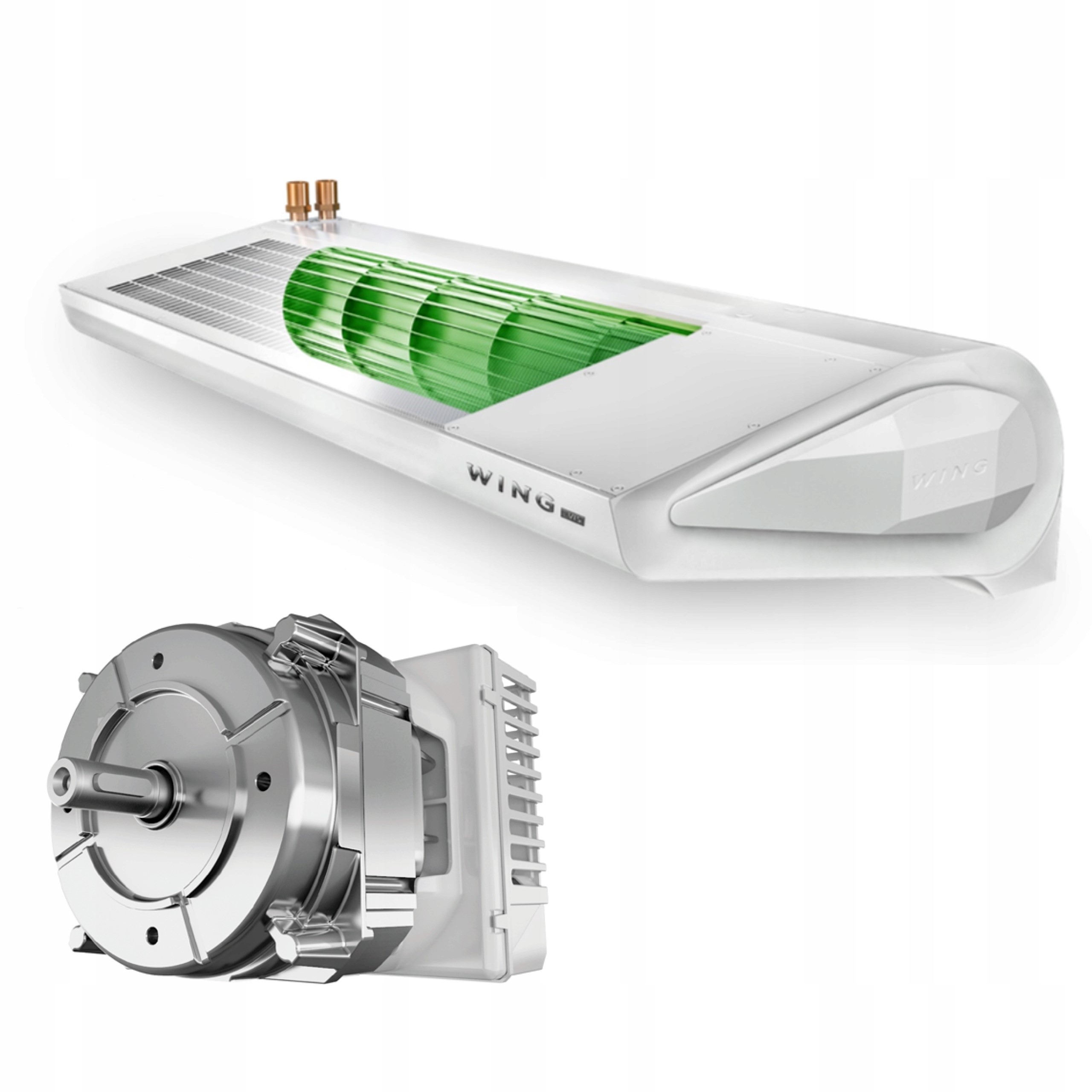

EC-технологія – нове покоління двигунів

EC-приводи, тобто безщіточні двигуни постійного струму, завдяки своїй ефективності усунення втрат енергії шляхом заміни щіток постійними магнітами. EC-мотори зараз широко представлені на європейських ринках, від побутової техніки до промислового обладнання до гібридних автомобілів. Довговічність, безвідмовна робота та значно менше енергоспоживання означає, що технологія EC замінює пристрої з неефективними двигунами змінного струму попереднього покоління.

Технологія EC - характеристики

• Вища ефективність у всьому діапазоні регулювання, порівняно зі стандартними двигунами змінного струму, завдяки рівним характеристикам крутного моменту та швидкості
• Оптимальна швидкість, мінімальні втрати , високий крутний момент
• Використання постійних магнітів усуває найслабше місце двигуна старого покоління - щітки - це означає, що пристрої практично не потребують обслуговування
• Чудова довговічність
• Низькі експлуатаційні витрати
• Можливість прямого підключення до системи BMS
• Безшумна робота при високих швидкостях обертання
• Просте підключення
• Регулювання продуктивності вентилятора за допомогою сигналу 0–10 В постійного струму.

EC-технологія - економія

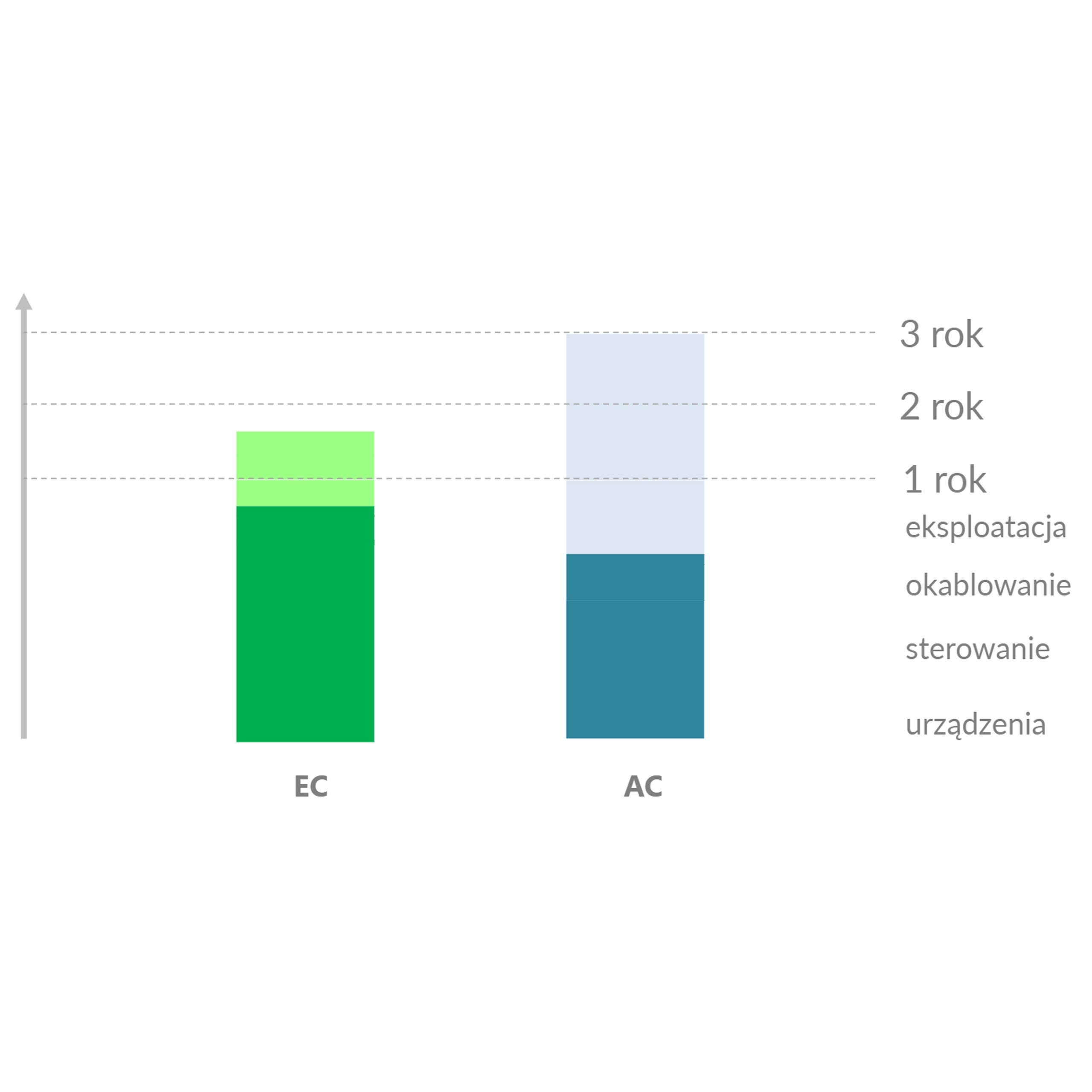

Повітряна завіса з ЕС-двигуном коштує дорожче в порівнянні з пристроєм з такою ж потужністю нагріву та діапазоном, оснащеним двигунами старого покоління. Чи означає це, що це дорожче рішення?

Візьмемо, наприклад, кімнату, в якій ми встановили 4 повітряні завіси. За пристрої EC з такою ж продуктивністю, як пристрої старого покоління, ми заплатимо приблизно на 10% більше. Додамо вартість контролерів - пам'ятайте, що шторами нового покоління можна керувати одним контролером. Нам знадобиться один контролер для кожного блоку з двигуном змінного струму. Додамо витрати на прокладку кабелю, яка у випадку з апаратами з двигунами нового покоління дешевша і потребує менше роботи від монтажника. Далі перевіримо витрати на споживання електроенергії обома пристроями. Ми припускаємо, що пристрої працюють на середній швидкості, протягом 8 годин, 7 днів на тиждень. Сума інвестицій вирівняється через 368 днів роботи. Використовуючи «зелену технологію ЄС», ми отримуємо понад 1000 злотих щороку!

ТИШНЯ ТА ПОТУЖНІСТЬ

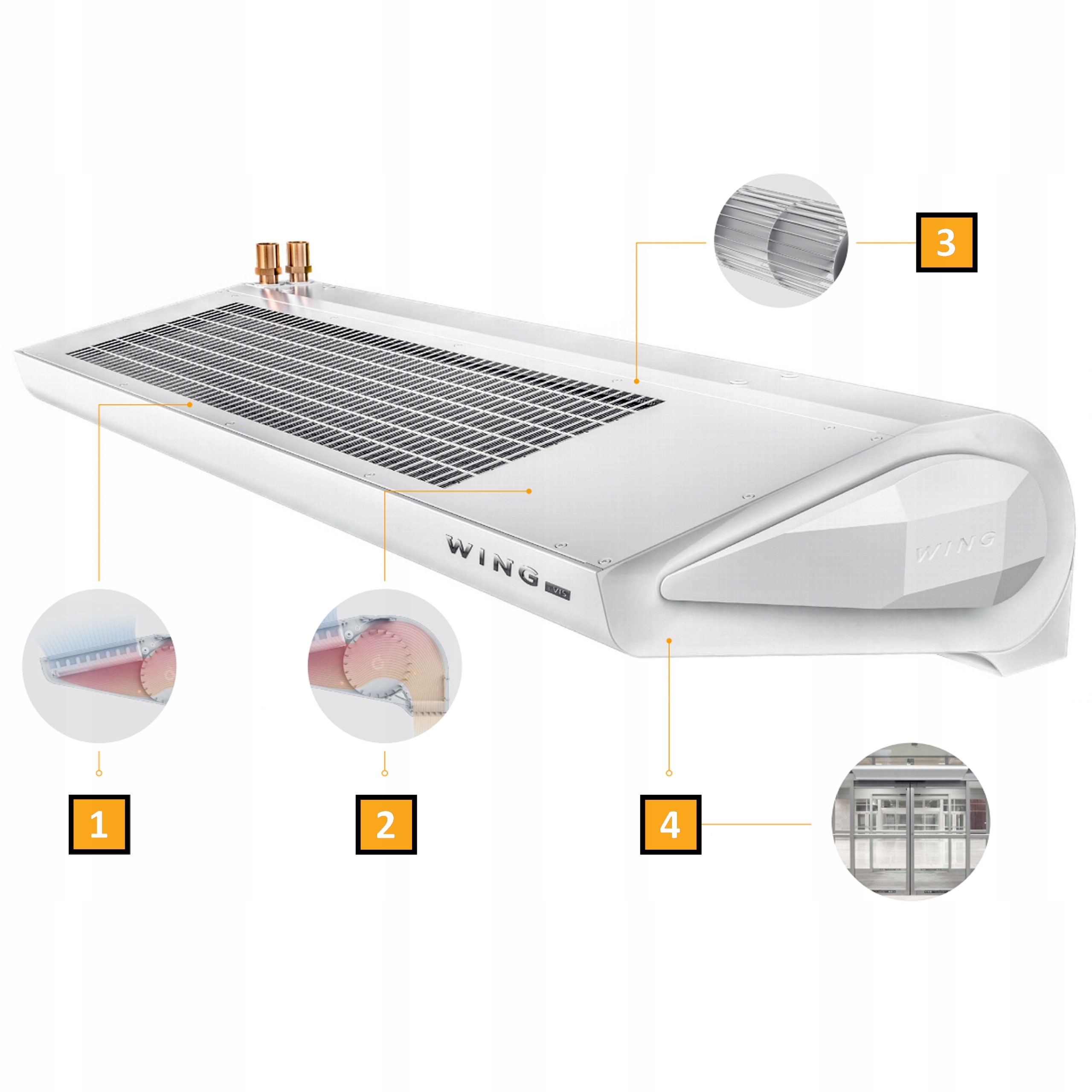

ДИЗАЙН ТА ЕФЕКТИВНІСТЬ

5. Водонагрівач* - високоефективний дворядний водонагрівач, призначений для живлення від низькопараметричного коефіцієнта.

6. Електричний нагрівач* - низькотемпературний нагрівач високої потужності забезпечує безпечну роботу пристрою без необхідності запускати вентилятор. Асиметричний розподіл потужності нагріву забезпечує її адаптацію до індивідуальних потреб користувача.

7. Поєднання функціональності та дизайну - характерна алмазна огранка бічної кришки, що закриває впускний отвір системи охолодження двигуна, також виконує функцію огляду.

*залежно від типу повітряної завіси (електрика або вода) )

ЯКІСТЬ ТА КОНСТРУКЦІЯ

8. Легко підтримувати в чистоті - завдяки оптимізованому дизайну чохла чистити штору зручно і не вимагає демонтажу будь-яких її частин, завжди гарантуючи гігієнічну роботу пристрою.

9. Оцинкований сталевий корпус - подвійне покриття (гальванізація + порошкове покриття) забезпечує тривалий захист від корозії та постійні естетичні якості. Що дозволяє використовувати його як на промислових, так і на високопредставницьких об’єктах.

10. Висока ефективність - висока теплова потужність є результатом використання нагрівача з великою поверхнею теплообміну, розміщеного в однорідному потоці повітря.

11. Економія електроенергії - сучасна конструкція двигуна і вентилятора забезпечують економію до 40% електроенергії в порівнянні з традиційними рішеннями.

Розміри

A - 209,8* мм

B - 210 мм

C - 465 мм

* без бічних кришок

МОНТАЖ

Повітряні завіси WING можна монтувати горизонтально або вертикально*. Завдяки своїй тонкій формі, надзвичайно низькій висоті корпусу та похилому повітрозабірному отвору його можна встановити в дуже обмеженому просторі над дверима, не впливаючи на його продуктивність.

* WING W, WING C (WING E electric штори можнакріпити вертикально)

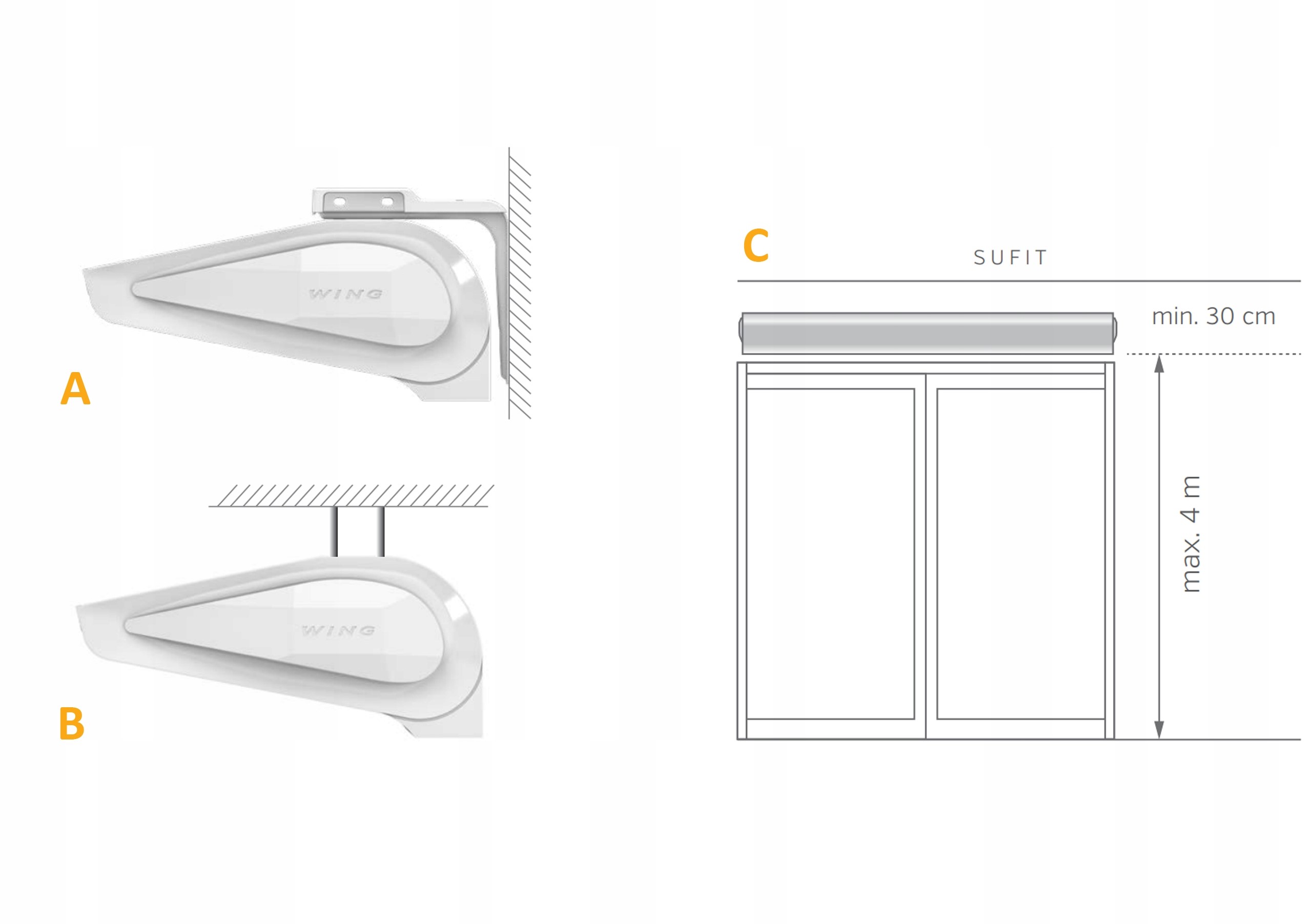

Правильно розроблені спеціальні ручки та точки кріплення дозволяють просто встановити. Можливість використання спеціальних монтажних кронштейнів [A] або, альтернативно, пристрій можна встановити за допомогою монтажних штифтів [B] (штифти можна придбати на нашому окремому аукціоні - не входять до комплекту).

Максимальна установка висота – 4 м. Мінімальна відстань повітряного отвору від завіси до стелі – лише 30 см [C].

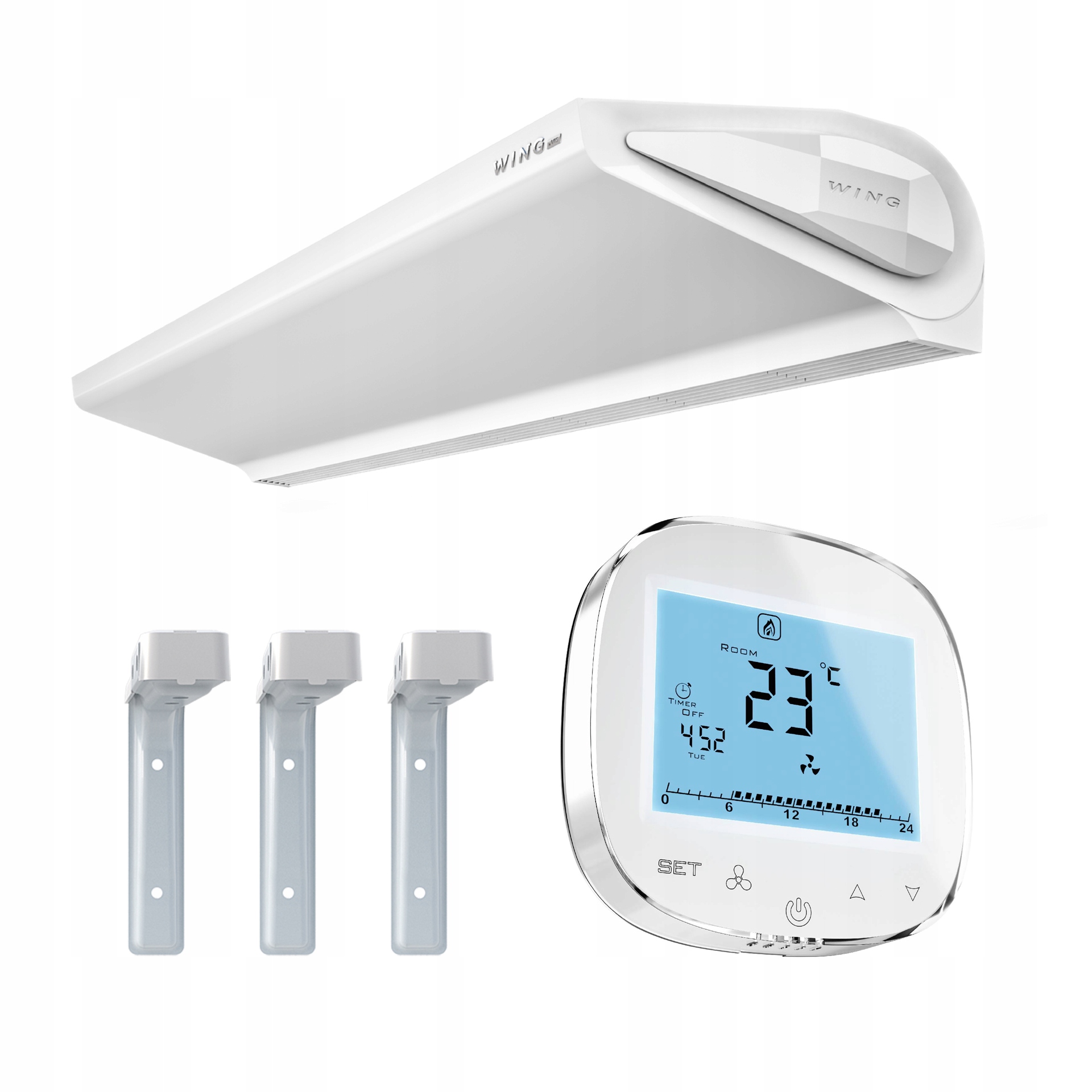

В набір входить: контролер WING EC

HMI-WING - це панель управління всіма типами штор WING. Він має інтерфейс із протоколом ModbusRTU для легкої інтеграції з системами автоматизації будівель (BMS).

• сенсорна панель керування
• головний перемикач (УВІМК./ВИМК.)
• триступеневе регулювання швидкості вентилятора за допомогою ЕС-двигуна
• вбудований термостат з можливістю тижневого програмування
• безперервний режим роботи
• функція обігріву та подачі повітря
• підтримка дверного датчика
• двоступеневе регулювання потужності
• шина RS 485 з протоколом ModbusRTU
• рівень захисту: IP30
