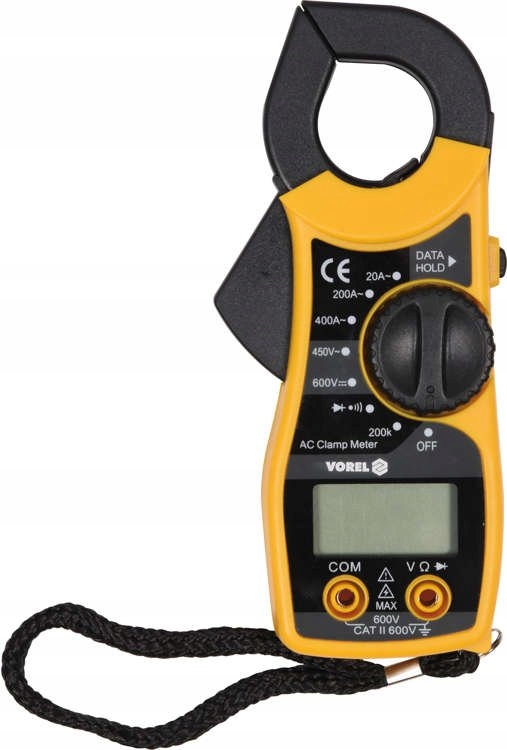

VOREL 81801 ЕЛЕКТРИЧНІ РК-дисплеї ЦИФРОВІ КЛЕЩИ

Опис продукту

Універсальні кліщі VOREL 81801 дозволяють виконувати основні електричні вимірювання. У разі деяких вимірюваних значень вимірювальний прилад може сам вибрати діапазон залежно від результату вимірювання. Лічильник оснащений вимірювальними затискачами, які дозволяють вимірювати змінний струм в одному проводі індуктивним методом без розмикання ланцюга або відключення від джерела живлення. Цей метод також дозволяє вимірювати набагато більший струм, ніж звичайні електролічильники.

ОСНОВНІ ВИМІРЮВАННЯ

• вимірювання змінної напруги: A.C. 0-450 В
• Вимірювання напруги постійного струму: D.C. 0-600 В
• Вимірювання змінного струму: A.C. 0-400 A
• вимірювання опору: R 0-200 кОм
• перевірка діода: IF 1мА, UR 1В
• перевірка безперервності ланцюга: 0-100Ом

ТОЧНІСТЬ ВИМІРЮВАННЯ

Приклад визначення точності вимірювання змінного струму змінного струму. Розрахунок результату вимірювання: 30A

• точність вимірювання лічильника 81801 для цього діапазону становить: ±(2,5% + 10), роздільна здатність 0,1A
• розрахунки вимірювання формула похибки: (результат вимірювання x 2,5%) + 10 x роздільна здатність
• розрахунки: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75A

Результат з урахуванням похибки вимірювання для показання 30А = 30 ± 1,75А*

• результат з урахуванням похибки вимірювання для показання вимірювання змінної напруги: 235В = 235 ± 5, 82В*
• результат з урахуванням похибки вимірювання для позначення вимірювання напруги постійного струму: 12 В = 12 ± 3,144 В

Таблиця з роздільною здатністю та точністю для даного вимірювання може можна знайти в посібнику користувача.

*Лічильник 81801 не має функції справжнього середньоквадратичного вимірювання, тому наведений вище результат є реальним ефективним значенням напруги змінного струму та струму лише для правильної синусоїдальної форми.

Вбудовані ФУНКЦІЇ

• AUTO - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин вимірювальним приладом з ручною зміною діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити прилад. Однак у випадку мультиметра з функцією AUTO достатньо виконати одне вимірювання, і вимірювач автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в режимі AUTO
• DATA HOLD - збереження поточного виміряного значення на дисплеї

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний відображений результат: 1999
• автоматичне перемикання з перевірки діодів на перевірку безперервності, коли опір ланцюга нижче 100 Ом (неможливо встановити вимірювальний прилад лише для перевірки діодів)
• звуковий сигнал під час перевірки безперервності для опору нижче 30 Ом
• затискачі відкриваються до 25 мм і дозволяють вимірювати одну дріт з максимальним діаметром до 19 мм
• конструкція із захистом від перевантаження
• вимірювальні зонди включені
• індикатор низького заряду батареї
• живлення: дві батареї 1,5 В (AAA)

УВАГА

Вимірювання струму клещами виконується тільки на одному проводі, одному кабелі. Затискання затискачів на багатожильному кабелі без відокремлення жодного дроту покаже неправильний результат або нульовий струм.

Параметри

• Автоматичний діапазон: ТАК
• Вимірювання напруги змінного струму: 0-450 В
• Вимірювання напруги постійного струму: 0-600 В
• Вимірювання опору: 0-200 кОм
• Змінний струм: 0-400A
• Безперервність тест: ТАК
• Тест діода: ТАК
