Гідравлічний дистриб'ютор 6 Розділ Z80

Електрично контрольований 12В

Входить з джойстиком та вилками

Виробництво дистриб'ютора:

Оригінальний продукт Buly Bulgaria, символ виробника: 06Z80 A ES3 12VDC G; Symbol: 1.10.50.062.1

Booksome production:

Original product of the Hydrolider brand, symbol: 1.10.61.010

Application:

It is widely used in hydraulic systems in agriculture, orchards, forestry, forestry, forestry, forestry, forestry, forestry, forestry construction і широко зрозуміла галузь.

Дистриб'ютор адаптований до різних типів машин, таких як сільськогосподарська техніка, трактори, розпилення, повороти, циклопи, навантажувачі HDS, будівельні машини, зарядні пристрої, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою. Це дозволяє керувати двома секціями в електрично контрольованому гідравлічному розподільнику.

Технічні дані:

Включає дистриб'ютор, 12 електричних плагінів та 3 джойстики.

Рекомендоване потік нафти системи: 0 - 80 л/хв. діяльність.

КОНТРОЛЬ:

Усі три -позиції повзунок (1 - 0 - 2), на пружині, тобто вони повертаються в нейтральне положення після відсічення джерела живлення. Рекомендується.

Принцип експлуатації повзунка:

• Нейтральне положення (струм подачі обох котушок відрізняється) поршнева стрижня приводу стоїть - масло переходить до передачі. Сі. 4

з правого боку гідравлічна діаграма партнера:

Електроенергія:

живлення постійного струму (DC) 12V

Електричні пробки мають діоди, які освітлюються, коли струм має живлення на котушці.

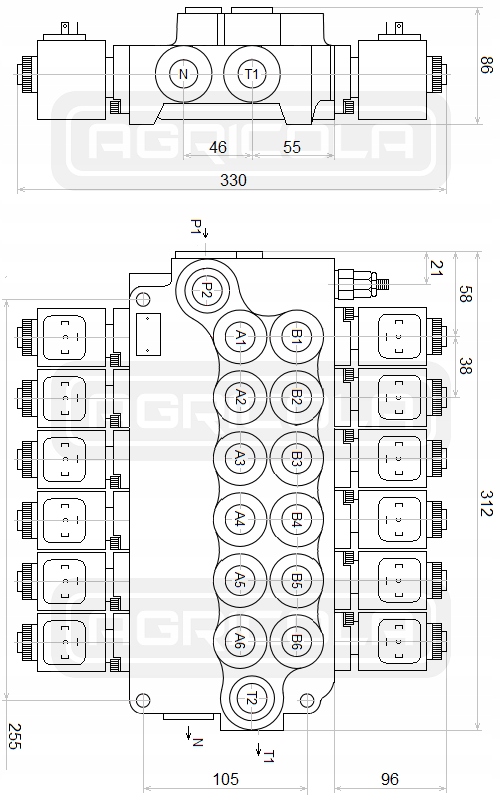

Підключення:

• Блок живлення від насоса (P1, p2): Внутрішня нитка BSP BSP 1/2 ''
• Повернення до резервуару (T1, T2): Внутрішня нитка BSP 3/4 '' '
• розділи (A1, A2, A3, A5 B3, B4, B5, B6): Внутрішня нитка BSP 1/2 ''

Діапазон тиску:

• Максимальний тиск на живлення живлення
• Максимальний тиск на повернення:

Потік:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 в 80 л/хв

для вимірювання тиску можна знайти у розділі Manometry -

p>. Незалежний регламент, повна зміна обороту на 30BAR. -15 C до +80 C

Загальна інформація Джойстик:

має 4 нестабільні та одне стабільне, нейтральне середнє місце. Якщо контрольна людина випускає джойстик, той самий повертається до середнього - нейтрального положення. Призначений для монтажу в отворі Ø 30 мм. Встановлення здійснюється відкручуванням кулі важеля, відкручуючи кільце кришкою, перекладаючи джойстик через отвір і знову накрутити кільце та кульки. Він має гумову ущільнювальну кришку для захисту від пилу, води та масляної стійкості.

Приклади дії з розповсюджувачем:

• Положення 1 Нейтральний (вертикальний важіль) поршневі стрижні циліндрів стоять-масло-це масло переходить до передачі.
• Положення 2 Перший циліндровий поршневий стрижень. Другий циліндр прихований. 4
• Контактні синдроми: 4 x №
• Вклади змінного струму: 6a/250 В (з резистивним навантаженням)
• Внески постійного струму: 2,2a/110V (з навантаженням опору)
• Ізоляційне опору. : 100mω
• Тестова напруга: 2,2kv
• Механічна довговічність: 5*1050 циклів
• Електрична довговічність: 5*1050 циклів

Діапазон температури

• Температура: -20 .... 50
