Гідравлічний дистриб'ютор 7 Розділ Z50

Електронний електронінований 24V

Входить з джойстик та пробки

Виробництво дистриб'ютора:

Оригінальний продукт Buly Bulgaria, символ виробника: 07Z50 A ES3 24VDC G; Symbol: 1.10.45.072.1

The joystick production:

Original product of the Hydrolider brand, symbol: 1.10.61.010

Application:

It is widely used in hydraulic systems in agriculture, orchard, forestry, forestry, forestry, forestry, forestry, forestry construction and широко зрозуміла галузь.

Дистриб'ютор адаптований до різних типів машин, таких як сільськогосподарська техніка, трактори, розпилення, повороти, циклопи, навантажувачі HDS, будівельні машини, зарядні пристрої, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою. Це дозволяє керувати двома секціями в електрично контрольованому гідравлічному розподільнику.

Технічні дані:

Включає дистриб'ютор, 14 електричних плагінів та 4 джойстики.

Рекомендоване потік нафти системи: 0 - 40 л/хв. діяльність.

КОНТРОЛЬ:

Усі три -позиції повзунок (1 - 0 - 2), на пружині, тобто вони повертаються в нейтральне положення після відсічення джерела живлення. Рекомендується.

Принцип експлуатації повзунка:

• Нейтральне положення (струм подачі обох котушок відрізняється) поршнева стрижня приводу стоїть - масло переходить до передачі. Сі. 4

з правого боку гідравлічна діаграма партнера:

Електроенергія:

живлення постійного струму (DC) 24V

Електричні пробки мають діоди, які освітлюються, коли струм має живлення на котушці.

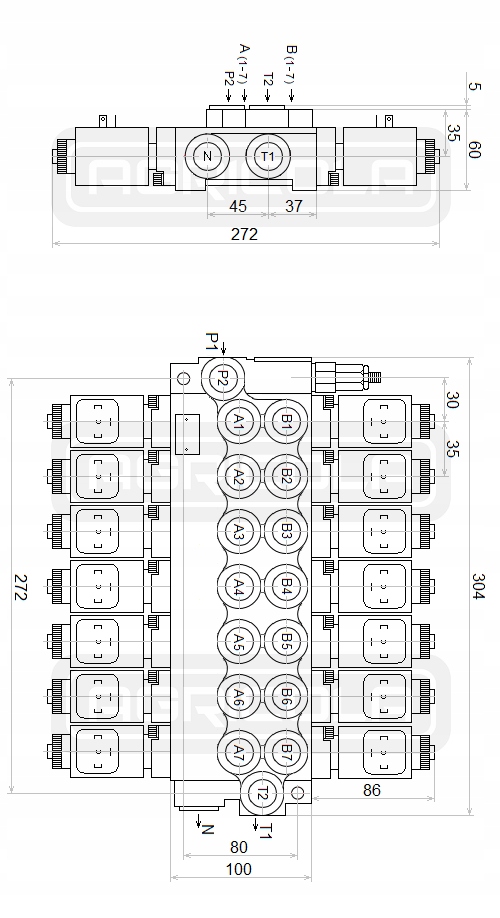

з'єднання:

• Блок живлення від насоса (p1, p2): внутрішній потік BSP BSP 1/2 ''
• Повернення до резервуару (T1, T2): внутрішній BSP 1/2 '' '
• розділи (A1, A2, A3, A5, A6 B2, B3, B4, B5, B6, B7): internal thread BSP 3/8 '' (N): BSP 1/2 internal thread "

pressure range:

• Maximum pressure at the power supply: 250bar
• Maximum pressure on the return: 50bar
• maximum pressure at: 300bar

клапанний клапан клапана.

Рекомендується перевірити та встановити відповідний тиск, запустивши. 4

Загальна інформація Джойстик:

має 4 нестабільні та одне стабільне, нейтральне середнє місце. Якщо контрольна людина випускає джойстик, той самий повертається до середнього - нейтрального положення. Призначений для монтажу в отворі Ø 30 мм. Встановлення здійснюється відкручуванням кулі важеля, відкручуючи кільце кришкою, перекладаючи джойстик через отвір і знову накрутити кільце та кульки. Він має гумову ущільнювальну кришку для захисту від пилу, води та масляної стійкості.

Приклади дії з розповсюджувачем:

• Нейтральне положення (вертикальний важіль) поршня стоїть - масло переходить до передачі.
• Перший циліндровий поршневий стрижень. Другий циліндр прихований. 4
• Контактні синдроми: 4 x №
• Вклади змінного струму: 6a/250 В (з резистивним навантаженням)
• Внески постійного струму: 2,2a/110V (з навантаженням опору)
• Ізоляційне опору. : 100mω
• Тестова напруга: 2,2kv
• Механічна довговічність: 5*1050 циклів
• Електрична довговічність: 5*1050 циклів

Діапазон температури

• Температура: -20 .... 50
