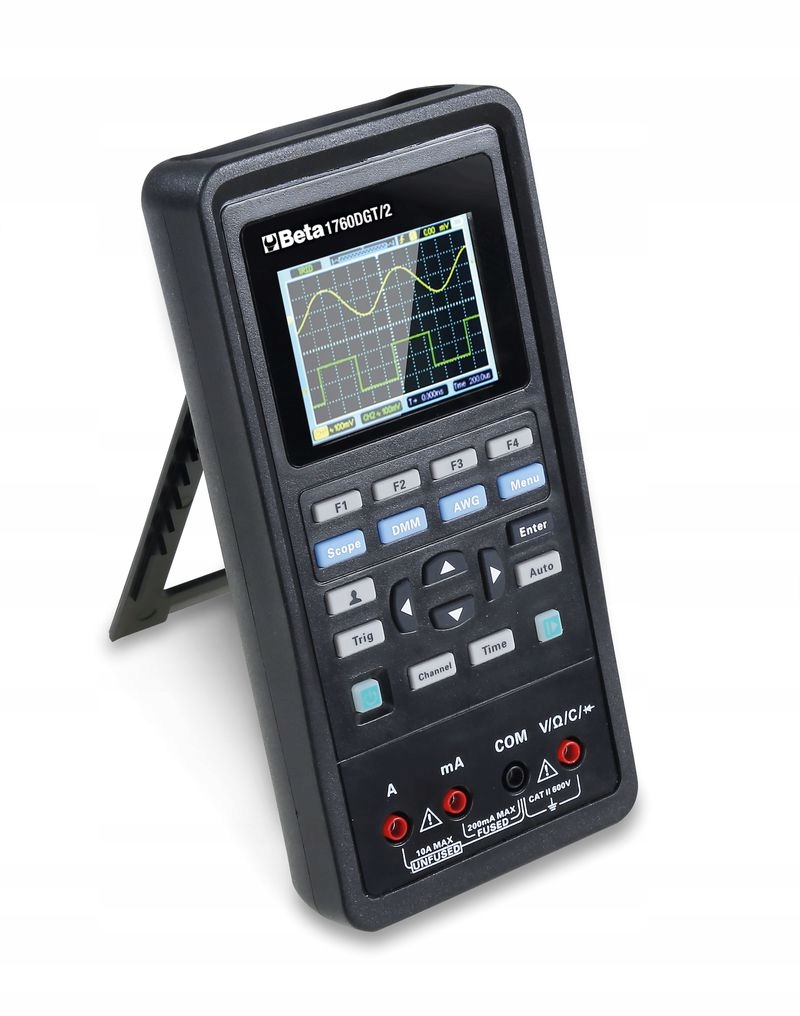

Цифровий вимірювальний прилад із двоканальним осцилографом і генератором хвиль

Beta 1760DGT/2

Має 2-канальний осцилограф!

В КОМПЛЕКТІ ::

• - поради щодо вимірювання
• - 2 роз’єми типу «крокодил» BNC для осцилографа
• - зонд осцилографа (1X і 10X)
• - зарядний пристрій
• - нейлоновий футляр

ТЕХНІЧНІ ДАНІ

• Дисплей : 2, 8" кольоровий TFT
• Роздільна здатність: 320 x 240 пікселів
• Живлення: 100 В-240 В змінного струму, 50 Гц-60 Гц; ВХІД ПОСТІЙНОГО струму 5 В DC-2A
• li>Акумулятор: 2 x 2600 мАг
• ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЛІЧИЛА

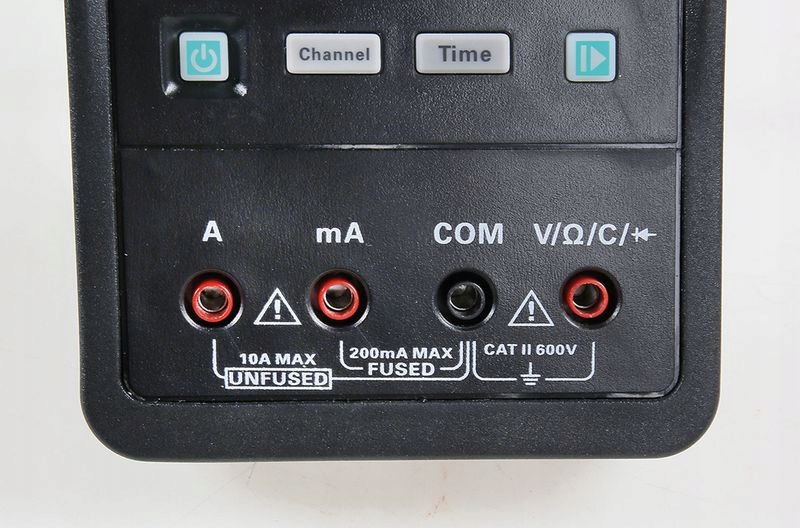

• Вимірювання: напруга, струм, опір, ємність, перевірка діодів і перевірка безперервності
• Макс. напруга: 600 В постійного струму< /li>
• Максимальний струм: 10 А постійного струму
• Максимальний опір: 40МОм
• Максимальна ємність: 100 мкФ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ОСЦИЛЛОСКОПА

• Параметри часової розгортки
• Пропускна здатність: 40 МГц
• Діапазон частот дискретизації: 250 МВиб/с (одноканальний) - 125 МВиб / s (двоканальний)
• Діапазон горизонтального розкиду SEC/DIV: 5ns/div ÷ 500s/div у послідовності 1-2-5
• Параметри посилення
• VOLT Діапазон /DIV: 10 мВ/div÷10V/div на вході BNC
• Регульована аналогова смуга пропускання, типова: 20 МГц
• Низькочастотна характеристика (-3db): ≤10Hz для BNC< /li >
• Точність підсилення постійного струму: ± 3% для режимів збору даних Normal або Medium, 10 В/под. ÷ 10 мВ/под.
• Запуск
• Тип: Edge
• Режим: автоматичний, звичайний, одиночний
• Нахил: зростання, спад, зростання та спад
• Джерело: CH1, CH2

Вхід

• Вхідний зв’язок: постійний, змінний або заземлений струм. Генератор змінної форми сигналу
• Частота хвилі: синусоїда (1 Гц÷25 МГц), квадратна хвиля (1 Гц÷10 МГц), трикутна форма (1 Гц÷МГц), EXP (1 Гц÷5 МГц)
• Амплітуда: 2,5 В (50 Ом) - 5 В (високий імпеданс)
• Вихідний опір: 50 Ом
• Розміри: 199 x 98 x 40 мм
• Вага: 624 г< /li>
