4-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК Z80

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 24 В

З ДЖОЙСТИКАМИ ТА ПЛІГІНАМИ

Виробництво розподільника:

Оригінальний продукт бренду Badestnost Болгарія, символ виробника: 04Z80 A ES3 24 В постійного струму G; символ: 1.10.55.042.1

Виробництво джойстиків:

Оригінальний продукт бренду Hydrolider, символ: 1.10.61.010

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та загалом розуміти галузь.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Джойстик, також відомий як важільний маніпулятор, дозволяє вам керувати двома секціями в електрично керованому гідравлічний розподільник.

Технічні дані:

Набір включає розподільник, 8 електричних розеток і 2 джойстика.

Рекомендована витрата масла в системі: 0 - 80 л/хв.

Приклад керування: чотири приводи подвійної дії.

Можливість послідовного підключення до існуючої системи (напірний рукав) потрібно).

Керування:

Всі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник в зворотний канал, тоді насос не працює на тиск і скидається.

Принцип роботи повзунка:

• Положення 0 нейтраль (живлення обох котушок відключено), шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення. 1 (живлення тільки на першу котушку) шток поршня приводу висувається.
• 2 робоче положення (живлення тільки на другу котушку), шток поршня приводу втягується.

Справа гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 24 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

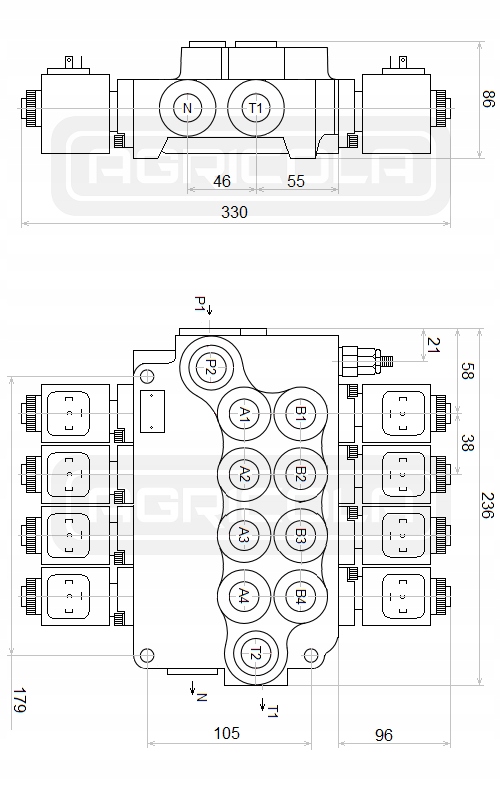

Підключення:

• Живлення від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до бака (T1, T2): різьба внутрішня різьба BSP 3/4''
• Секції (A1, A2, A3, A4, B1, B2, B3, B4): внутрішня різьба BSP 1/2''
• Послідовне з’єднання (N): внутрішня різьба BSP 3/4"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість саморегулювання, зміна повного оберту на 30 бар.

Типи масла рекомендовані AGRICOLA:

• Розріджувач, високоякісна олія: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури олії:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура олії: від -15 C до +80 C

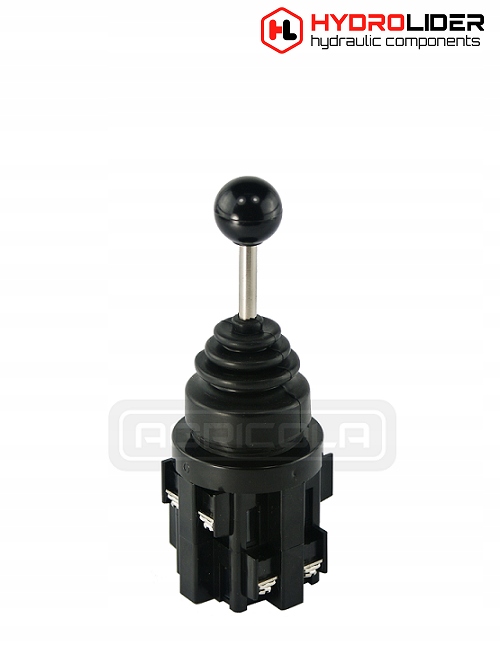

ЗАГАЛЬНА ІНФОРМАЦІЯ ДЖОЙСТИК:

Він має 4 нестабільні положення та одне стабільне нейтральне середнє положення. Якщо контролер відпускає джойстик, він повертається в середнє - нейтральне положення. Призначений для установки в отвір Ø 30 мм. Встановлення здійснюється шляхом відкручування кульки важеля, відгвинчування кільця з кришкою, вставлення джойстика в отвір і загвинчування кільця та кулі назад. Має гумовий ущільнювальний кожух, який захищає від пилу, води та стійкий до масла.

ПРИКЛАД РОБОТИ З РОЗПОДІЛЬНИКОМ:

• Нейтральне положення 1 (важіль вертикально), штоки циліндра стоять - масло йде в перелив.
• Робоче положення 2 (важіль у передньому положенні), шток поршня першого циліндр висувається
• Робоче положення 3 (важіль у задньому положенні), поршневий шток першого циліндра втягується.
• Робоче положення 4 (важіль у лівому положенні), поршневий шток другого циліндра висувається.
• Робоче положення 5 (важіль у правому положенні), поршневий шток другого циліндра втягується

ПАРАМЕТРИ:

• Розміри: 51 × 55 × 146 мм
• Матеріал важеля: Сталь
• Режим роботи: Моностабільний (без засувки)
• Кількість робочих положень: 4
• Контактні блоки: 4 x NO
• Контактна навантажувальна здатність Змінний струм: 6 A / 250 В (з резистивним навантаженням)
• Контактне навантаження постійного струму: 2,2 A / 110 В (з резистивним навантаженням)
• Мін. опір ізоляції: 100 МОм
• Випробувальна напруга: 2,2 кВ
• Механічна міцність: 5*1050 циклів
• Стійкість до електрики: 5*1050 циклів

ДІАПАЗОН ТЕМПЕРАТУР

• Робоча температура: -20....50°C
