ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 6 СЕКЦІЙ, 40л/хв

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 12В

В КОМПЛЕКТІ З ДЖОЙСТИКАМИ ТА ПЛІГІНАМИ

Виробництво розподільника:

Оригінальний продукт бренду Badestnost Болгарія, символ виробника: 06Z50 A ES312VDC G; символ: 1.10.40.062.1

Виробництво джойстиків:

Оригінальний продукт бренду Hydrolider, символ: 1.10.61.010

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та загалом зрозумів промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Джойстик, також відомий як маніпулятор важеля, дозволяє керувати двома секціями в електрично керованому гідравлічний розподільник.

Технічні дані:

Набір включає розподільник, 12 електричних розеток і 3 джойстика.

Рекомендована витрата масла в системі: 0 - 40 л/хв.

Приклад керування: робота шести двосторонніх приводів.

Можливість послідовного підключення до існуючої системи (тиск) рукав потрібно).

Керування:

Всі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзунка:

• Положення 0 нейтраль (живлення обох котушок припинено) шток поршня приводу стоїть - масло тече до перелив.
• Робоче положення 1 (живлення тільки на першу котушку), шток поршня приводу висувається.
• Робоче положення 2 (живлення тільки на другу котушку), шток поршня приводу втягується.

Справа гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 12 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

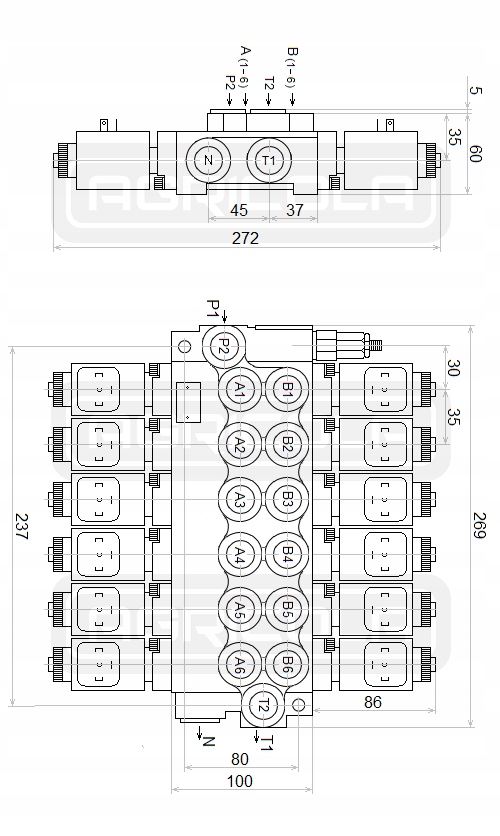

Підключення:

• Живлення від насоса (P1, P2): внутрішня різьба BSP 1/2''
• Повернення до резервуара (T1, T2): внутрішня різьба BSP 1/2"
• Секції (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): внутрішня різьба BSP 3/8"
• Послідовне з’єднання (N): внутрішня різьба BSP 1/2"

Тиск діапазон:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск повернення: 50 бар
• Максимальний тиск секції: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку: 180 бар при 10 л/хв190 бар при 20 л/хв200 бар при 30 л/хв 210 бар при 40 л/хв Точний комплекти для вимірювання тиску можна знайти в розділі Манометри - комплекти для вимірювання. Рекомендується перевірити та встановити відповідний тиск перед запуском.
• Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідше, високоякісне масло: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C

ЗАГАЛЬНА ІНФОРМАЦІЯ ДЖОЙСТИК:

Він має 4 нестабільні положення та одне стабільне нейтральне середнє положення. Якщо контролер відпускає джойстик, він повертається в середнє - нейтральне положення. Призначений для установки в отвір Ø 30 мм. Встановлення здійснюється шляхом відкручування кульки важеля, відкручування кільця з кришкою, вставлення джойстика в отвір і закручування кільця та кульки назад. Має гумовий ущільнювальний кожух, який захищає від пилу, води та стійкий до масла.

ПРИКЛАД РОБОТИ З РОЗПОДІЛЬНИКОМ:

• Нейтральне положення 1 (важіль вертикально), поршневі штоки циліндра стоять - масло йде в перелив.
• Робоче положення 2 (важіль у положенні вперед) шток поршня першого циліндр висувається.
• Робоче положення 3 (важіль у положенні назад) поршневий шток першого циліндра втягується.
• Робоче положення 4 (важіль у лівому положенні) поршневий шток другого циліндра висувається.
• Робоче положення 5 (важіль у положенні праворуч) поршневий шток другого циліндра втягується.

ПАРАМЕТРИ:

• Розміри: 51 × 55 × 146 мм
• Матеріал важеля: Сталь
• Режим роботи: Моностабільний (без засувки)
• Кількість робочих положень: 4
• Контактні комплекти: 4 х NO
• Навантажувальна здатність контакту змінного струму: 6 A / 250 В (з резистивним навантаженням)
• Навантажувальна здатність контакту постійного струму: 2,2 A / 110 В (з резистивним навантаженням)
• Опір ізоляції мін. : 100 МОм
• Випробувальна напруга: 2,2 кВ
• Механічна міцність: 5*1050 циклів
• Електрична довговічність: 5*1050 циклів

ДІАПАЗОН ТЕМПЕРАТУР

• Робоча температура: -20...50°C
