РОЗДІЛЬНИК (ЕЛЕКТРОННИЙ КЛАПАН) 6/2 24В

В КОМПЛЕКТІ З ЕЛЕКТРИЧНОЮ ВИЛКОЮ

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ: 1.23.00.014

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Дильник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

Електрична вилка в комплекті.

Рекомендована система потоку масла: 0 - 50 л/хв.

Приклад керування: два незалежно працюючих циліндра подвійної дії, керовані з однієї секції в гідророзподільнику.

Принцип дії:

Електромагнітний клапан за допомогою електричного імпульсу (24 В) дозволяє перемикати керування між двома незалежно працюючими приводами подвійної дії. Це ідеальне рішення, коли у нас є гідророзподільник, в якому вже використовуються всі доступні секції, і раптом виникає потреба керувати новим додатковим приводом.

У навантажувачі TUR цей пристрій дозволяє керувати з однієї секції в ковш-розподільник і рулонний захват або крокодил. Перемикання між елементами управління здійснюється за допомогою кнопки. Він може бути встановлений біля розподільника або безпосередньо на елементі керування, наприклад, на важелі чи джойстику.

Електромагнітний клапан дозволяє керувати двома приводами, але не дозволяє керувати ними одночасно. . Роботу потрібно виконати на першому приводі, а потім переходимо до управління другим приводом.

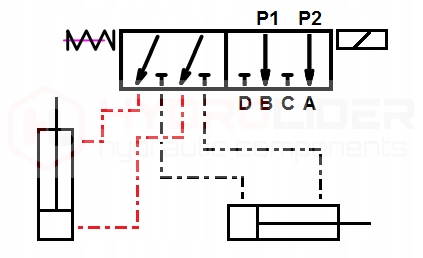

На фото показаний приклад використання електромагнітного клапана 6/2:

Керування:

Двопозиційний повзунок (1 - 2), підпружинений, тобто повертається в нейтральне положення самостійно після відрізання живлення. Поки повзунок знаходиться в нейтральному положенні (1), можна керувати приводом №1.

Принцип роботи повзунка:

• Положення 1 нейтраль (подача живлення на котушку відключена), можливість керування приводом № 1.
• Робоче положення 2 (подача струму на котушку), можливість керування приводом № 2.

Зліва є діаграма гідророзподільник:

Струм:

Живлення постійного струму (DC) 24 В

Підключення:

• Живлення від секції розподільника (P1, P2): внутрішня різьба BSP 1/2''
• Вихід до приводу № 1 (A, B): внутрішня різьба BSP 1/2''
• Вихід на привід № 2 (C, D): внутрішня різьба BSP 1/2''

Діапазон тиску:

Максимальний тиск: 210 бар

Типи олії, рекомендовані AGRICOLA:

• Рідша високоякісна олія: LOTOS AGROL BOXOL 26
• Гуща високоякісна олія: FUCHS АГРОФЕРМА HYDRATEC HVI 46

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендована фільтрація масла на рівні 10 - 15 µ
