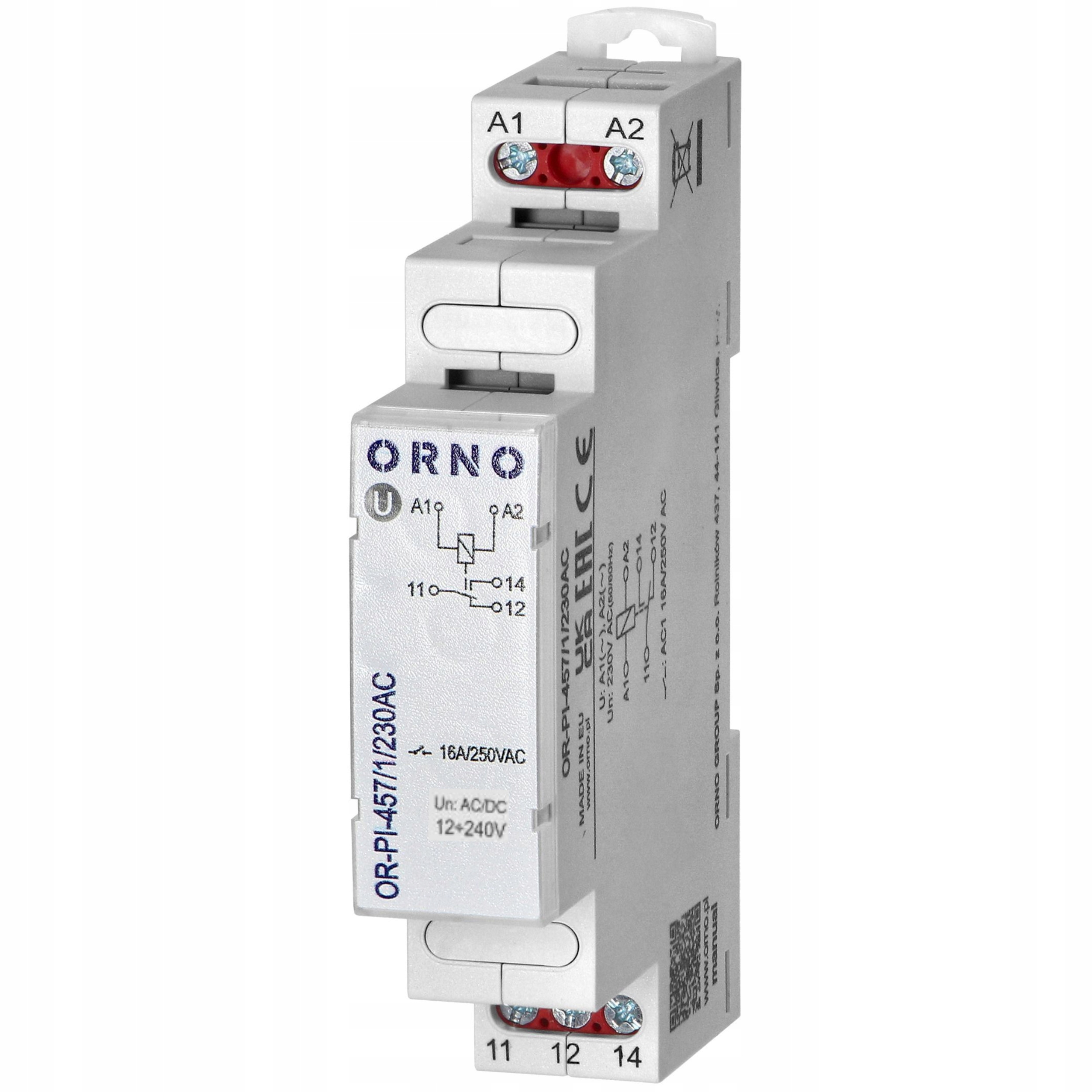

ЕЛЕКТРОМАГНІТНЕ МОНТАЖНЕ РЕЛЕ 1P 12-230 AC/DC 16A

МОДЕЛЬ: ORNO OR-PI-457/1/UNI

⭐ Установочне реле — це модульний пристрій, який відповідає за керування роботою іншого пристрою. Цей продукт корисний як у промислових, так і в домашніх системах.

⭐ Реле використовується для створення та розширення систем автоматизації будівель, а також в електроустановках.

⭐ Працює з таймерами, перемикачами, кнопками керування.

⭐ Реле призначене для встановлення на DIN-рейку 35 мм у будь-якому положенні, а надійне кріплення забезпечується двома гачками – верхнім і нижнім.

⭐ Кабелі встановлюються в клеми за допомогою універсального гвинта.

⭐ Напруга живлення: 12-230 В AC/DC

⭐ Навантажувальна здатність 16А

⭐ Кількість і тип контактів: 1P

➡️ КОНСТРУКЦІЯ РЕЛЕ

1 - Клеми живлення (A1, A2)

2 - Світиться зелений світлодіод U - індикація напруги живлення U

3 - Вихідні клеми реле (11, 12, 14)

➡️ СХЕМА ПІДКЛЮЧЕННЯ

➡️ ТЕХНІЧНІ ПАРАМЕТРИ

• Кількість і тип контактів: 1P
• Номінальна напруга: від 12 до 240 В AC/DC
• Номінальне навантаження AC1: 16 A / 250 V AC
• Номінальне навантаження DC1: 16 A / 24 В постійного струму
• Макс. поперечний переріз з’єднувальних кабелів: 2,5 мм²
• Температура зберігання: від -40°C до +70°C
• Матеріал контакту: AgSnO2
• Ступінь захисту (IP): 20
• Максимальна потужність комутації в категорії AC1: 4000 ВА
• Контактний опір: ≤ 100 мОм
• Максимальна частота перемикань: 600 циклів/год
• Діапазон робочої напруги живлення: 0,85–1,1 Un
• Категорія перенапруги: III
• Клас горючості UL94 Корпуси: V0
• Електричний ресурс AC1: > 0,5 x 10^5
• Робоча температура: -20℃~+50℃
• Відносна вологість: до 85%
• Ударостійкість: 15 g
• Вібростійкість: 9g / 5g
• Вага нетто: 60g

➡️ РОЗМІРИ

• глибина: 90 мм
• ширина: 17,5 мм - 1 модуль
• висота: 64,6 мм
