Електронні кубики GREEN навчання паянню DIY KIT
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 49
Просматривая «Электронные кубики GREEN для обучения пайке, набор «сделай сам»», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

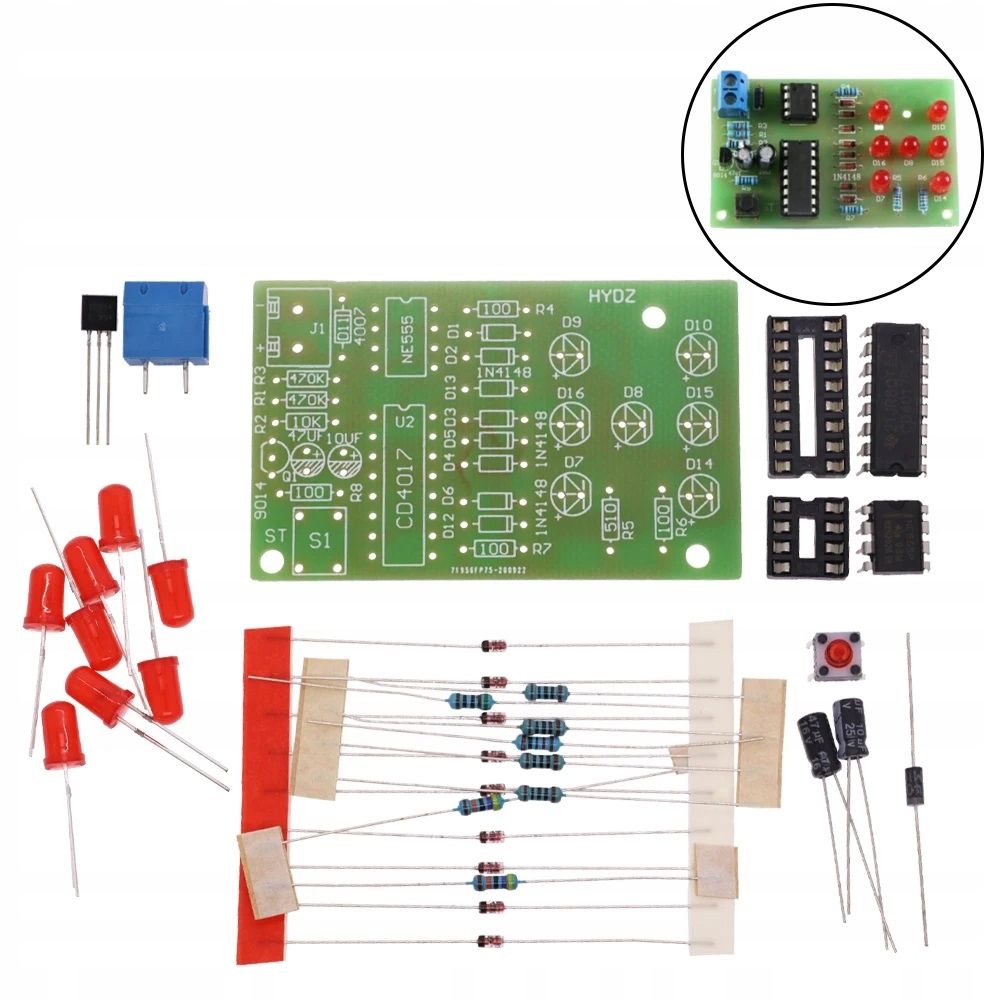

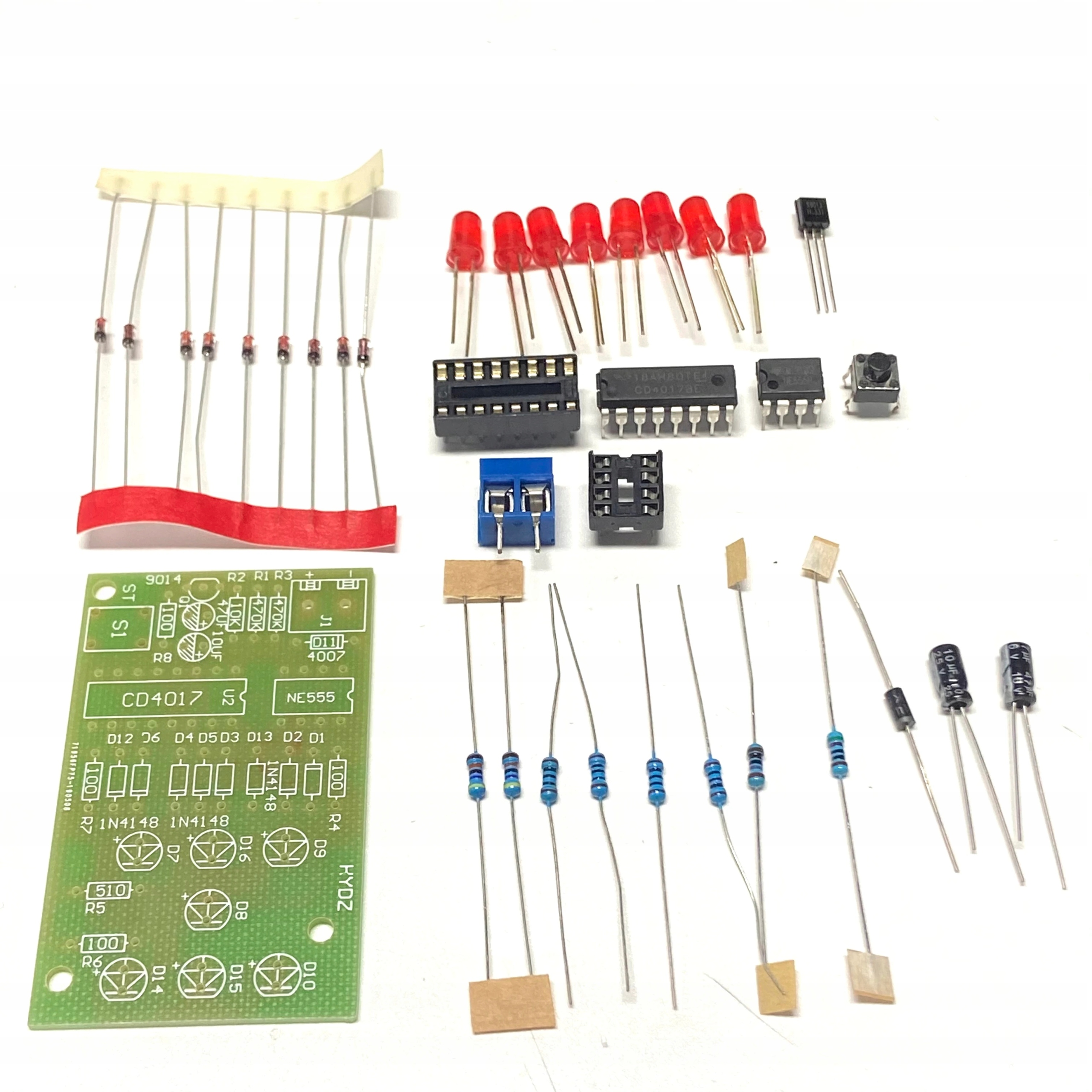

Електронні кубики
потрібно паяти для самостійного складання.
Складність системи ЛЕГКО, час складання 60 хвилин.

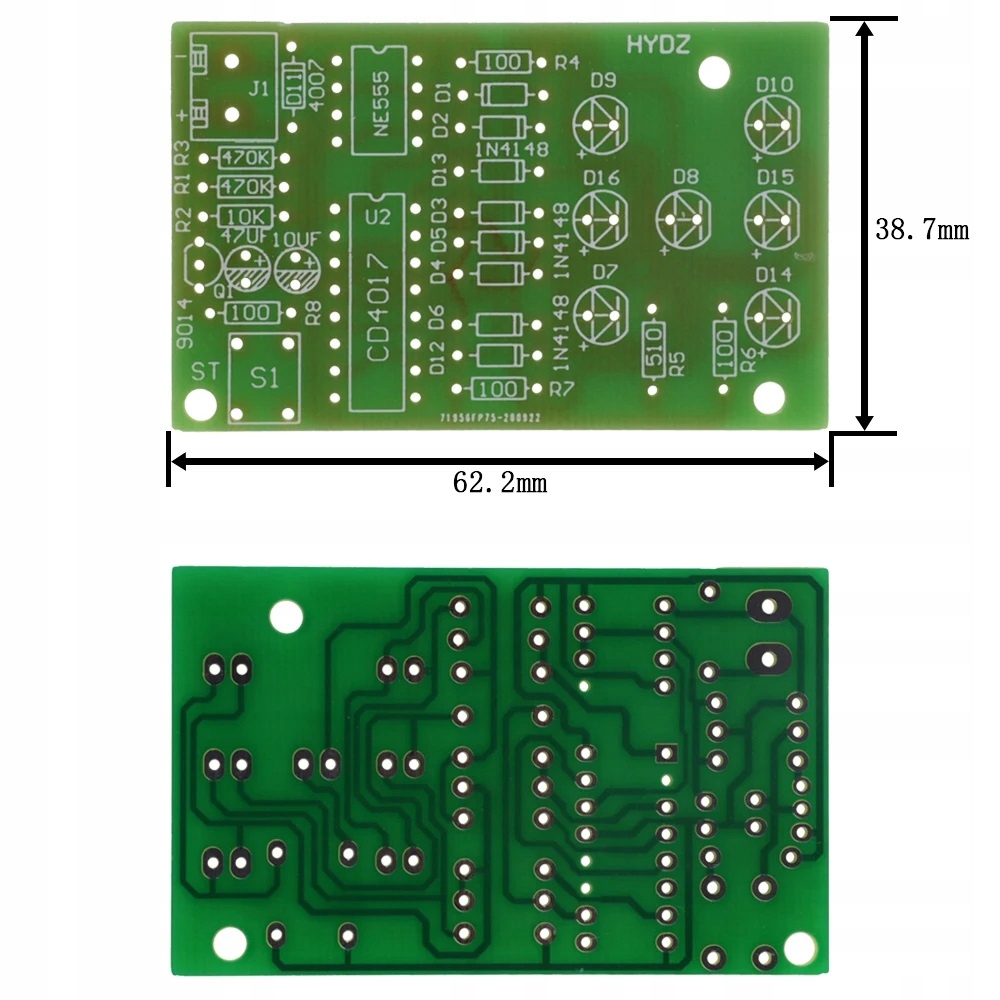

Розмір друкованої плати: 62 x 38 мм
Живлення: 4,5–5 В
Чіп має 7 червоних світлодіодів діаметром 5 мм.
Коли гравець натискає перемикач S1, усі 7 світлодіодів увімкнуться. Через кілька секунд 7 світлодіодів почнуть блимати, і нарешті випадкова кількість світлодіодів засвітиться, як звичайний кубик.

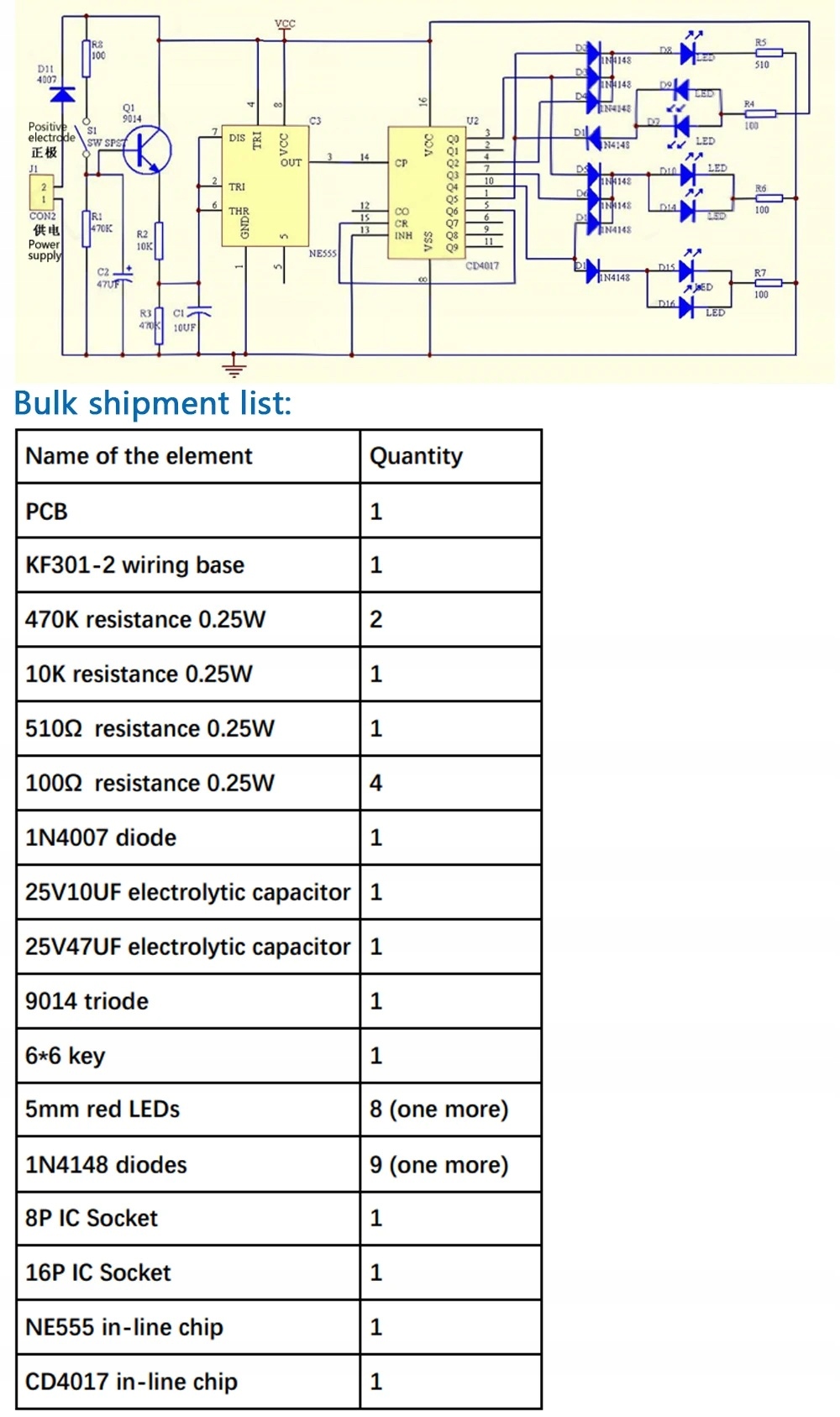

Схема в основному складається з генератора імпульсів і схеми десяткового лічильника. генератор імпульсів складається з NE555 і CD4017 для створення мультивібратора.
Система базується на модулях NE555 і CD4017, схема збірки надрукована на платі.
Інструкція:
Системи мають схему монтажу, надруковану на платі. Вам потрібно звернути увагу на полярність у випадку таких компонентів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати смугове маркування; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
