Електронний регулятор швидкості ERO-32AP-0 DARCO
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Заказывая «Электронный регулятор скорости ERO-32AP-0 DARCO» данный товар из каталога «Турбины и фильтры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

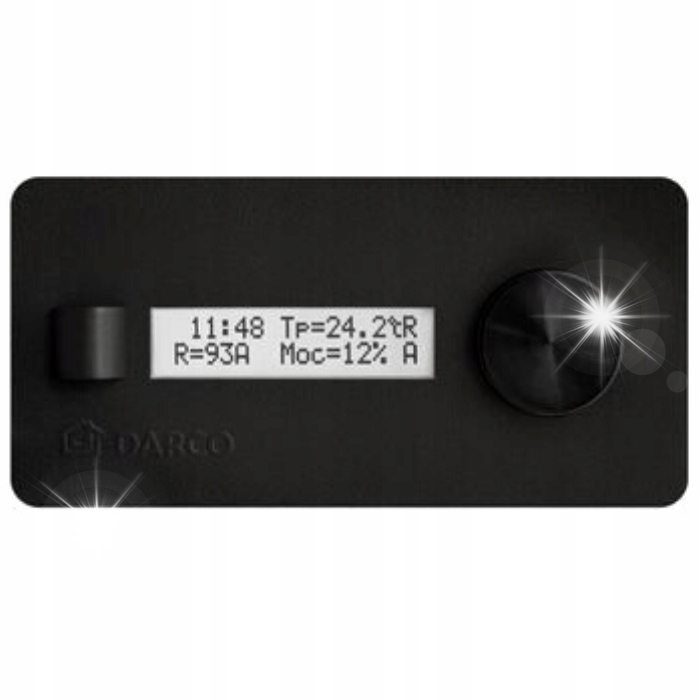

Електронний регулятор швидкості (версія з LCD)
ERO-32-AP-0
ІНФОРМАЦІЯ ПРО ПРОДУКТ:
- Напруга живлення - 24 В постійного струму
- Номінальна потужність в режимі очікування - 0,6 Вт
- Теплозонд - KTY84 (температура зонда 150°C)
- Максимальний струм - 40 мА
- Встановлення - прихований монтаж
Опис продукту:
Автоматичний регулятор швидкості ERO-AP-O дозволяє керувати наступними пристроями Darco:
- Пристрої подачі повітря New Aneco…-II
- Генератори тяги GCKV нового покоління
- Гібридні навісні пристрої
Автоматичні регулятори швидкості характеризуються можливістю роботи в таких режимах:
1/ Режим датчика - режим, в якому швидкість обертання керованого пристрою залежить від значення температури, що виникає на аналоговому датчику KTY84.
Цей датчик є зовнішнім елементом, який можна розмістити, наприклад, у потоці гарячого повітря на виході з витяжки каміна.
2/ Постійний режим - режим, в якому швидкість обертання керованого пристрою є постійний.
3/ Режим зони – режим, у якому швидкість обертання керованого пристрою залежить від часових поясів, визначених користувачем.
Чотири незалежні часові пояси можна встановити на кожен день зони.
4/ Режим постійного датчика – режим, подібний до постійного режиму, з тією різницею, що керований пристрій вмикається/вимикається відповідно до стану бістабільного датчика даного фізичного кількість.
5/ Режим зонального датчика - режим, схожий на режим зони з тією різницею, що керований пристрій вмикається/вимикається відповідно до стану бістабільного датчика заданої фізичної величини.
Крім того, контролери оснащені дворядковим буквено-цифровим дисплеєм, завдяки якому користувач може зручно змінювати параметри, що цікавлять.
Зразкова блок-схема підключення для пристроїв живлення ANeco-II, генераторів тяги димоходу GCKeco та гібридних турбовентиляторів ø400÷500:
Приклад блок-схеми підключення для гібридних турбовентиляторів ø150÷350:
