Канальний вентилятор EMAX 100/170

Технічні дані

• Діаметр: 100 мм
• Напруга: 230 В
• Частота: 50 Гц
• Потужність: 35/20 Вт
• Потік повітря: 170/133 м3/ h
• Швидкість: 2600/2100 rpm
• Тиск: 125/ 105Па
• Рівень шуму: 31/26дБ
• Вага: 1,30 кг
• Виробник: EBERG

Опис продукту

Канальний вентилятор призначений для вентиляції приміщень з низькою запиленістю, пристосований для установки у вертикальному або горизонтальному положенні.

Унікальна конструкція дозволяє досягати високих тисків і ефективність з мінімальним рівнем шуму.

Характеристики та функції

• Максимальна продуктивність Q max – 170 м3/год.
• Максимальний тиск p max – 125 Па.
• li>
• Діагональне робоче колесо суміші.
• Двошвидкісний двигун.
• Клас ізоляції B , рівень захисту двигуна IP44.
• Стійкі кулькові підшипники.
• Налаштована на регулювання напруги швидкості обертання.
• Легкий демонтаж і технічне обслуговування.
• Можлива вертикальна і горизонтальна установка.

Дизайн

Канал, діагональний вентилятор з унікальним аеродинамічним корпусом. Продумана конструкція дозволяє досягти високих робочих параметрів при низькому рівні шуму і низькому споживанні електроенергії.

Вентилятор виготовлений з високоякісних, екологічно чистих матеріалів, для діаметрів 100 і 125. , виготовлений із АБС-пластику

Спеціально розроблений корпус складається з трьох основних елементів: монтажної основи, вузла двигун-ротор із вбудованою з’єднувальною коробкою та з’єднувальних цапф. Все це з’єднується між собою за допомогою двох шарнірних монтажних кронштейнів, що додатково полегшує обслуговування вентилятора.

Високоякісні кулькові підшипники

З’єднувальна коробка, встановлена ​​на корпусі вентилятора

Застосування

Вентилятори ідеально підходять для транспортування злегка запиленого повітря.

Вони можуть використовуватися в припливно-витяжних системах громадських будівель, житлових будинків, односімейних будинки, офіси, магазини тощо.

Вентилятори можна встановлювати як у вертикальному, так і в горизонтальному положенні.

Привід і керування

Вентилятор оснащений двошвидкісним двигуном, що живиться від однофазної мережі 230 В, 50 Гц, адаптований для регулювання напруги.

• Рівень захисту - IP44
• Клас ізоляції - B

Термовий захист обмоток двигуна та високих кулькові підшипники класу стандартні.

Вентилятор з 2-швидкісним двигуном

Швидкість обертання встановлюється подачею напруги на одну з шестерень

LA(висока передача) або LB (низька передача)

Можливість використання окремого селектора передач або

регулятора швидкості - діапазон регулювання 70 - 100%

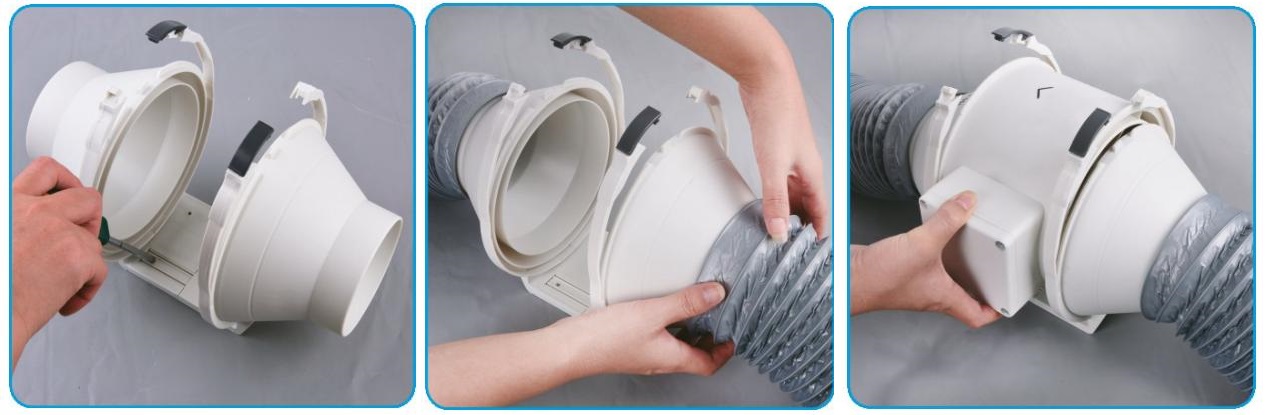

Просте та швидке встановлення

Розміри

• a - 188 мм
• b - 102 мм
• c - 90 мм
• d - 78 мм
• e - 166 мм
• f - 246 мм
• g - 140 мм
• h - 97 мм
• /ul>

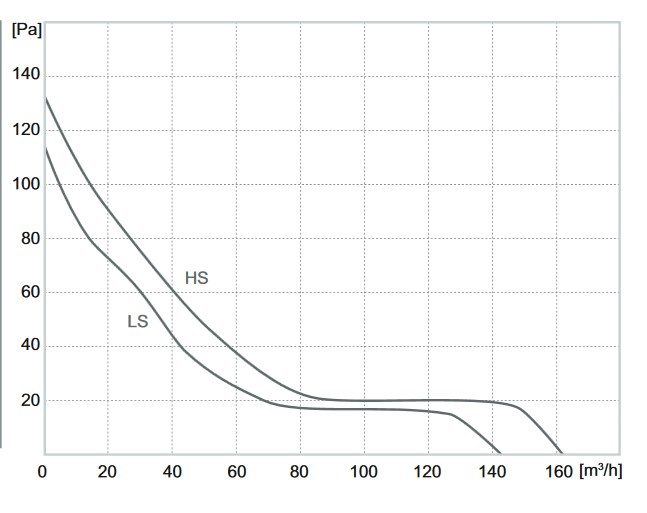

Характеристики роботи
