Канальний вентилятор EMAX 150-160/530

Технічні дані

• Діаметр: 150-160 мм
• Напруга: 230 В
• Частота: 50 Гц
• Потужність: 54/44 Вт
• Потік повітря: 530/410 м3 /год
• Швидкість: 2550/1850 об/хв
• Тиск: 300/240 Па
• Рівень шуму: 33/29 дБ
• Вага: 2,60 кг
• Виробник:EBERG

Опис продукту

Канальний вентилятор призначений для вентиляції приміщень з низькою запиленістю, пристосований для установки у вертикальному або горизонтальному положенні.

Унікальна конструкція дозволяє досягати високих тисків і ефективність з мінімальним рівнем шуму.

Характеристики та функції

• Максимальна продуктивність Q max – 530 м3/год.
• Максимальний тиск p max – 300 Па.
• li>
• Діагональне робоче колесо суміші.
• Двошвидкісний двигун.
• Клас ізоляції B , рівень захисту двигуна IP44.
• Стійкі шарикопідшипники.
• Налаштовані на регулювання напруги швидкості обертання.
• Легкий демонтаж і обслуговування.
• Можлива вертикальна і горизонтальна установка.

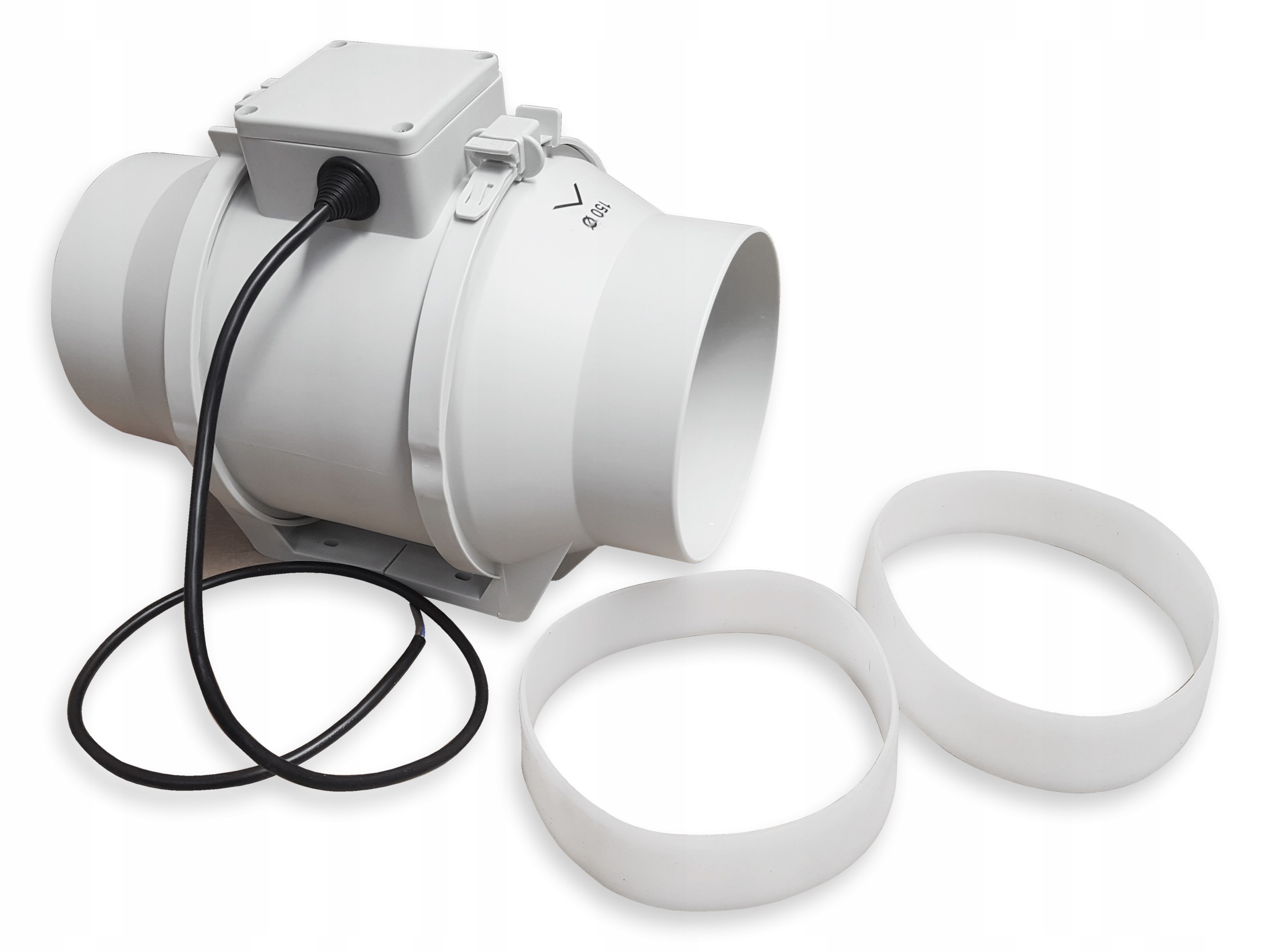

Модель EMAX 160 отримується простим способом шляхом розміщення гумового кільця на втулці моделі EMAX 150.

Дизайн

Канал, діагональний вентилятор з унікальним аеродинамічним корпусом. Продумана конструкція дозволяє досягти високих робочих параметрів при низькому рівні шуму і низькому споживанні електроенергії.

Вентилятор виготовлений з високоякісних, екологічно чистих поліпропіленових матеріалів

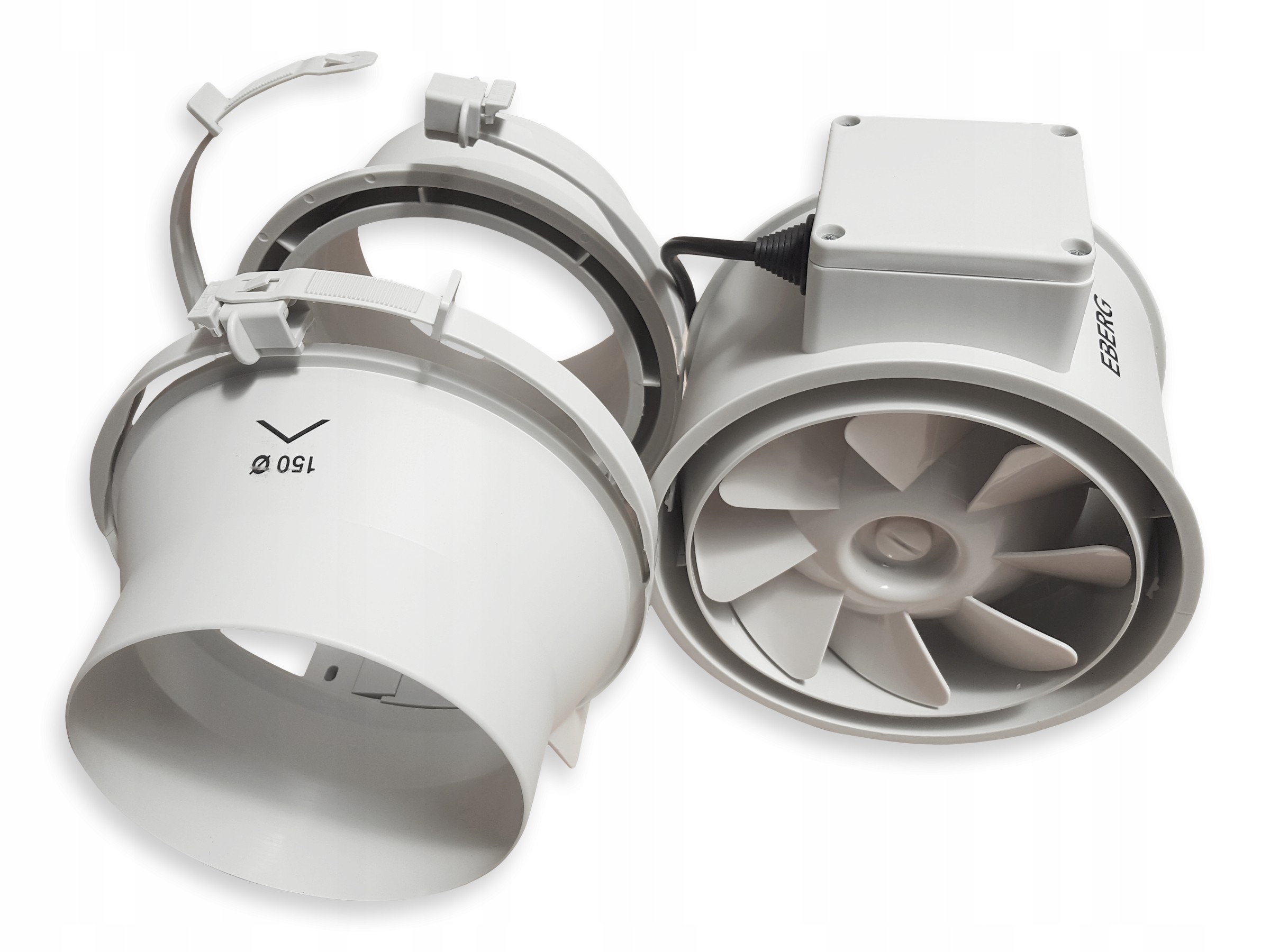

Спеціально розроблений корпус складається з трьох основних елементів: монтажної основи, вузла двигун-ротор із вбудованою з’єднувальною коробкою та з’єднувальних цапф. Все це з’єднується між собою за допомогою двох шарнірних монтажних кронштейнів, що додатково полегшує обслуговування вентилятора.

Високоякісні кулькові підшипники

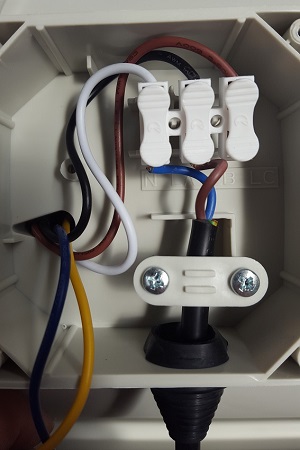

З’єднувальна коробка, встановлена ​​на корпусі вентилятора

Застосування

Вентилятори ідеально підходять для транспортування злегка запиленого повітря.

Вони можуть використовуватися в припливно-витяжних системах громадських будівель, житлових будинків, односімейних будинки, офіси, магазини тощо.

Вентилятори можна встановлювати як у вертикальному, так і в горизонтальному положенні.

Привід і керування

Вентилятор оснащений двошвидкісним двигуном, що живиться від однофазної мережі 230 В, 50 Гц, адаптований для регулювання напруги.

• Рівень захисту - IP44
• Клас ізоляції - B

Термовий захист обмоток двигуна та високих кулькові підшипники класу стандартні.

Вентилятор з 2-швидкісним двигуном

Швидкість обертання встановлюється подачею напруги на одну з шестерень

LA(висока передача) або LB (низька передача)

Можливість використання окремого селектора передач або

регулятора швидкості - діапазон регулювання 70 - 100%

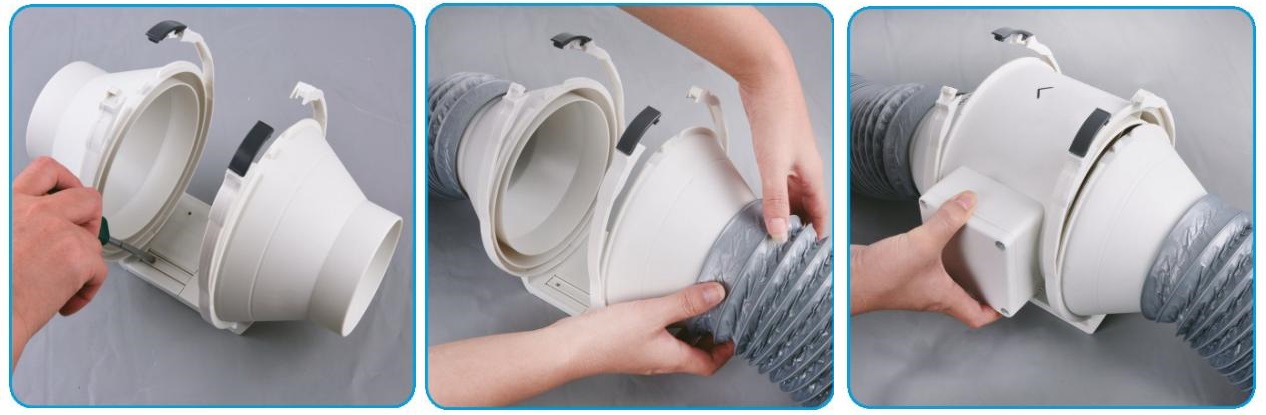

Просте та швидке встановлення

Розміри

• a - 229 мм
• b - 127 мм
• c - 104 мм
• d - 105 мм
• e - 217 мм
• f - 315 мм
• g - 187 мм
• h - 147 / 158 мм

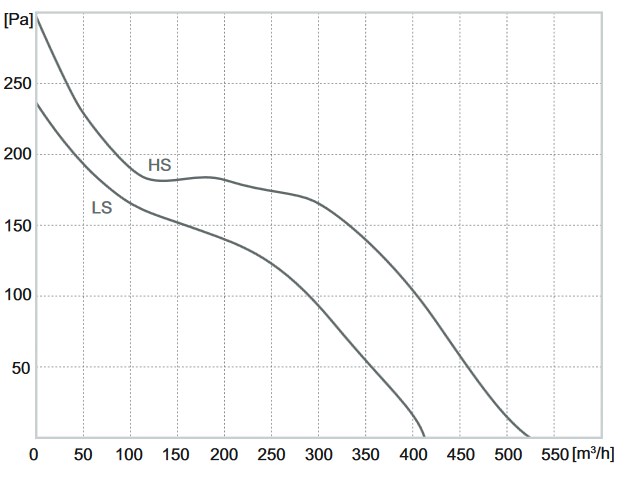

Характеристики роботи
