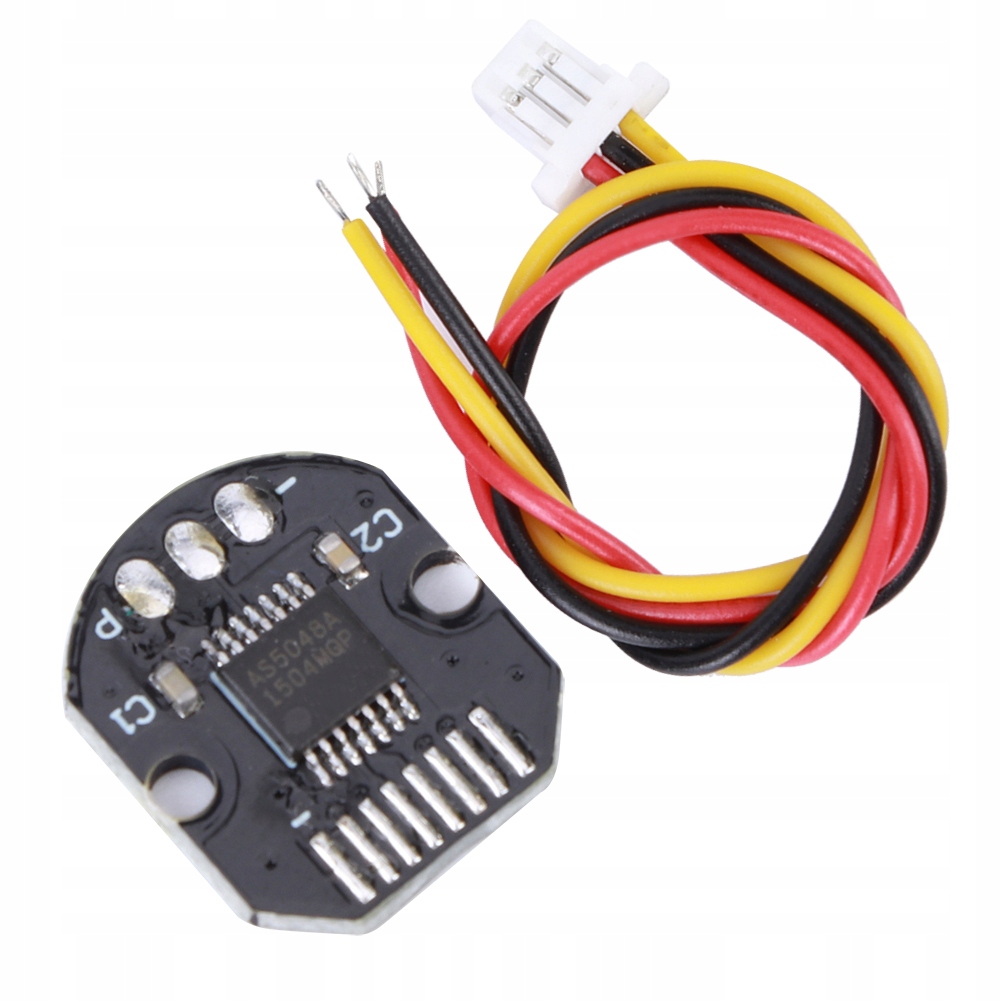

Encoder Pulse AS5048A MAGNETIC кодер PWM SPI інтерфейс 14 bit
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 9
Оплачивая «Импульсный энкодер AS5048A МАГНИТНЫЙ энкодер PWM SPI интерфейс 14 бит» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:
1. 14-розрядний цифровий датчик положення (інтерфейс) для кутової та широтно-імпульсної модуляції, вихід повного обертання на основі технології безконтактного магнітного датчика на 360°.
2. AS5048 забезпечує вихід ШІМ та інтерфейс SPI або I2C для вимірювання абсолютного кута для мікроконтролера.
3. Він має дуже високий робочий допуск, включаючи відхилення центрального положення між мікросхемою та парним магнітом, відхилення повітряного зазору між мікросхемою та парним магнітом і зміну температури від -40 ℃ до +150 ℃.
4. Його 14-розрядний аналоговий інтерфейс вимірювання забезпечує роздільність вимірювань лише 0,0219 градусів. Обробка лінеаризації та усереднення виконується мікроконтролером, який може досягати вимірювання кута з точністю до 0,05 градуса.
5. Магнітний кодер AS5048A виготовлений з високоякісного пластику, який є міцним і стійким до корозії, що забезпечує хорошу ефективність роботи та тривалий термін служби.
Специфікація:
Стан: 100% новий
Тип елемента: магнітний кодер AS5048A
Матеріал: пластик
Колір: як показано на малюнку
Відомості про продукт:
Команда
1. Програмування не потрібно
Роздільна здатність повного діапазону від 2,14 до 0,0219°/LSB
3. Після лінеаризації системи кут точності становить 0,05°.
Особливості
1. Ланцюгова функція
2. Стійкість до вакууму повітря
Діапазон напруги: 30MT-70mT
Діапазон температур від 40°C до +150°C
3. Сумісність 3В/5В
Інструкції:
Спеціальний кодер/система кодування PTZ
датчик повороту as5048a
14-розрядний цифровий датчик положення кута повороту (інтерфейс) і виходи широтно-імпульсної модуляції
as5048a — це 14-бітовий датчик положення повороту (раніше називався кодувальником) для вимірювання абсолютного кута та ШІМ (=широтно-імпульсної модуляції) модуляція) на виході повного обертання на 360° на основі технології безконтактного магнітного датчика. Пристрій підходить для застосування на валу з простим біполярним магнітом, який обертає IC датчика вище або нижче, а нульове положення можна запрограмувати в пристрої за допомогою простих команд SPI. Роздільна здатність абсолютної магнітної кутової позиції становить 14 біт = 16384 вимірювання позиції, послідовний інтерфейс (SPI) із цифровим значенням за оберт.
AS5048 забезпечує вихід ШІМ та інтерфейс SPI або I2C для забезпечення абсолютного вимірювання кута для мікроконтролера. Немає необхідності враховувати точний збіг початкового нульового положення мікросхеми та полюсів магніту, що використовуються в механічній конструкції. Натомість нульову позицію можна запрограмувати за допомогою простих команд SPI або I2C (без спеціального обладнання для програмування) під час складання. Внутрішня пам’ять AS5048.
AS5048 також має дуже високі робочі допуски, включаючи відхилення центрального положення між мікросхемою та парним магнітом, відхилення повітряного зазору між мікросхемою та парним магнітом і коливання температури від -40 ℃ до +150 ℃.
Магнітний кодер обертання AS5048 може забезпечити точніші вимірювання порівняно з попередніми магнітними кодерами повороту пристроїв від austriamicrosystems. Його 14-розрядний аналоговий інтерфейс вимірювання забезпечує роздільність вимірювань лише 0,0219 градусів. Обробка лінеаризації та усереднення виконується мікроконтролером, який може досягати вимірювання кута з точністю до 0,05 градуса.

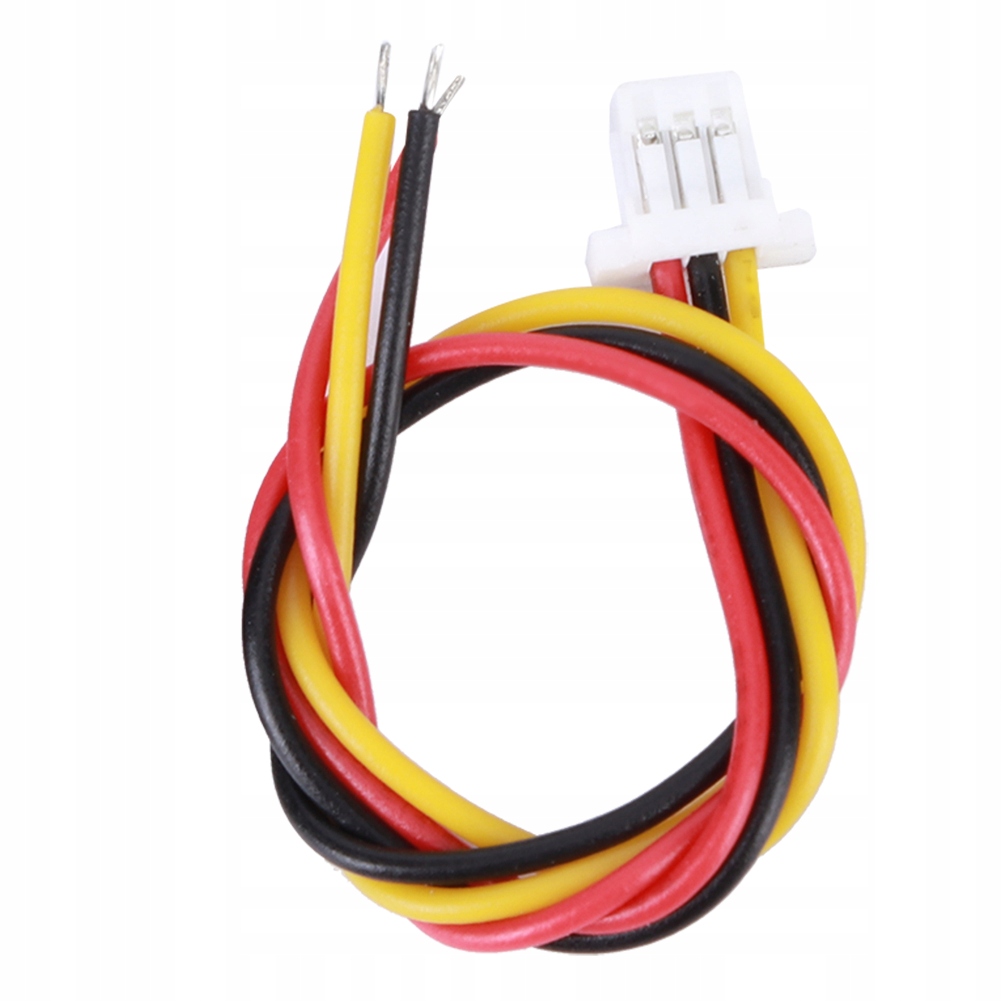

Список пакетів:
1 магнітний кодер xAS5048A
