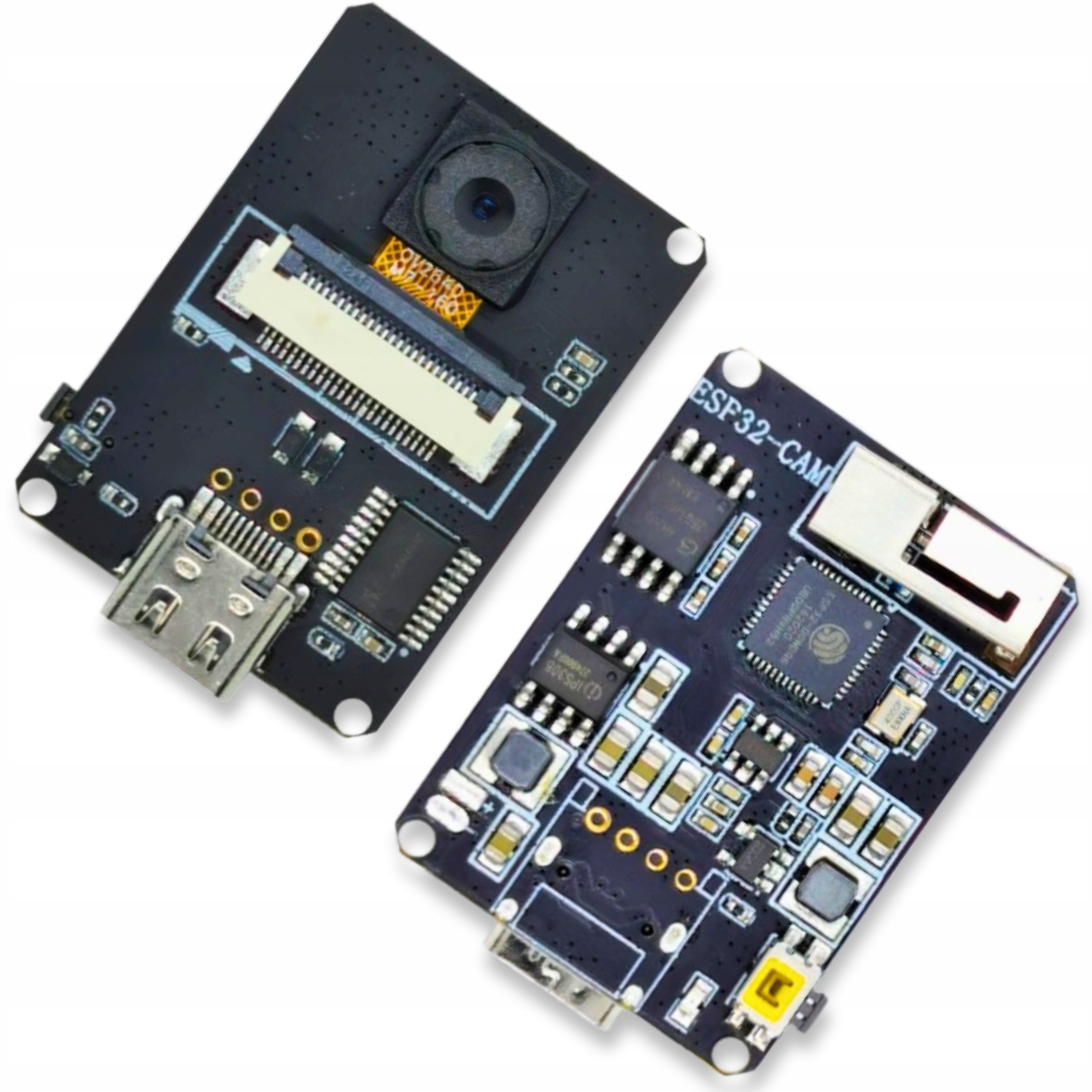

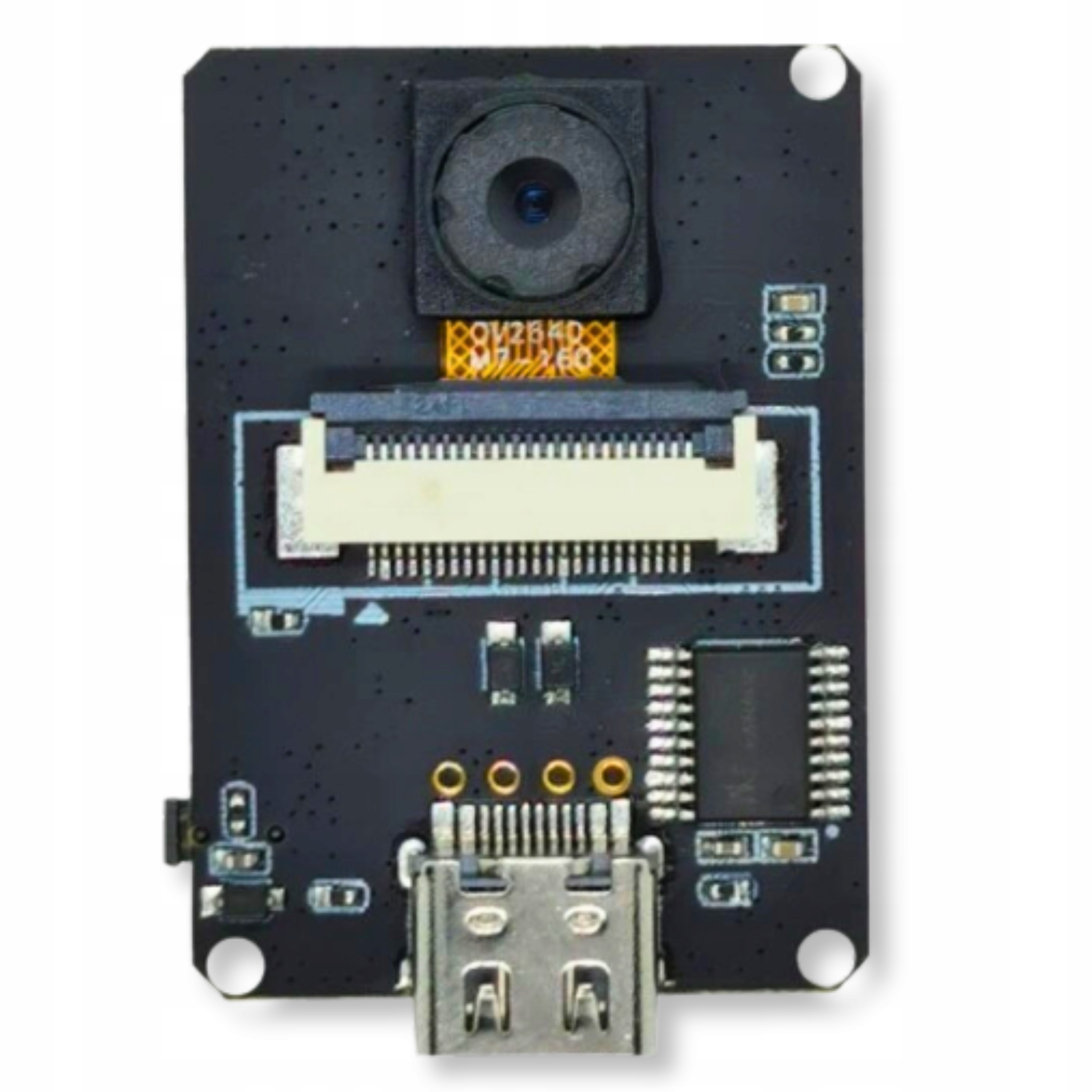

ESP32 CAM ESP-32S від M5Stack USB-C WiFi з камерою OV2640 + конектор Grove

Плата розробки з чіпом ESP32, оснащена 4 МБ флеш-пам’яті та 520 КБ ОЗУ, забезпечує розпізнавання зображень завдяки вбудованому 2-мегапіксельному камера OV2640. Пристрій підтримує передачу зображень через Wi-Fi, а попередньо встановлене програмне забезпечення дозволяє легко почати роботу. Вихідне зображення, створене платою, має роздільну здатність600 x 800 пікселів, що забезпечує хорошу якість зображення.

Специфікація:

• Контролер: ESP32-D0WDQ6< /li>
• Камера: OV2640
• Флеш-пам'ять: 4 МБ
• Пам'ять RAM: 520 КБ
• PSRAM: 4 МБ
• li>
• Передача зображення: Wi-Fi
• Живлення: USB Type C / роз’єм Grove (припаюється самостійно, роз’єм включено)
• Швидкість передачі зображення: UXGA / SXGA: 15 кадрів в секунду, SVGA: 30 кадрів в секунду, CIF: 60 кадрів в секунду
• FOV: 65°
• Розміри: 37 x 25 x 12 мм
• Вага: 6 г

Документація системи ESP32-D0WDQ6:

https://www.espressif com/sites/. default/files/documentation/esp32_datasheet_en.pdf

Посібник користувача:

https://docs.m5stack.com/en/unit /esp32cam?id =ШВИДКИЙ ПОЧАТОК

Ви можете завантажити заводське програмне забезпечення самостійно:

• Завантажте EasyLoader із веб-сайту: https://m5stack.oss-cn-shenzhen.aliyuncs.com /EasyLoader/ Unit/ESP32CAM/wifi_ap/EasyLoader__ESP32CAM_wifi_ap.exe
• Підключіть плату за допомогою кабелю USB.
• Запустіть EasyLoader, програмне забезпечення вибере для нас відповідний COM-порт.
• Потрібно встановити швидкість передачі даних на 750000 біт/с або 115200 біт/с.
• Натисніть «Записати».
• Після натискання кнопки «Записати» запуститься консоль із відображенням стану та програмування прогрес системи. Після завершення консоль автоматично закриється, і програма відобразить напис «Успіх» зеленим кольором
