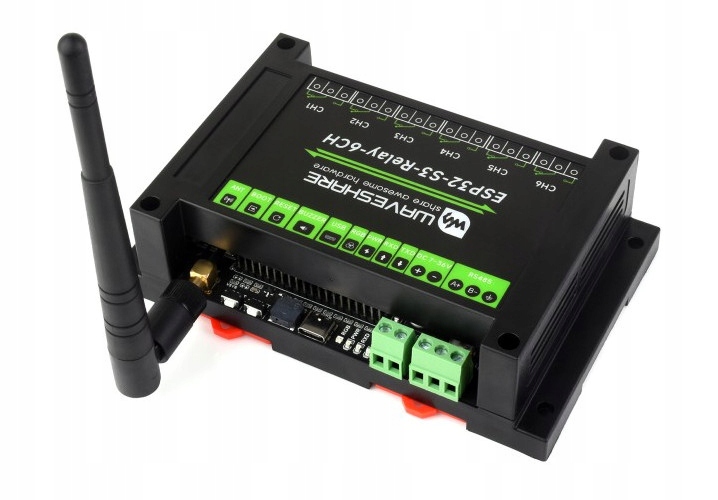

Промисловий релейний модуль WiFi ESP32-S3

6 каналів, підтримка керування Wi-Fi/Bluetooth/RS485, має інтерфейси RS485/Pico HAT на борту, з декількома схемами захисту ізоляції, промисловий корпус, монтаж на рейку DIN.

Додаткова інформація, інструкції з використання на: https://www.waveshare.com/wiki/ESP32-S3-Relay-6CH

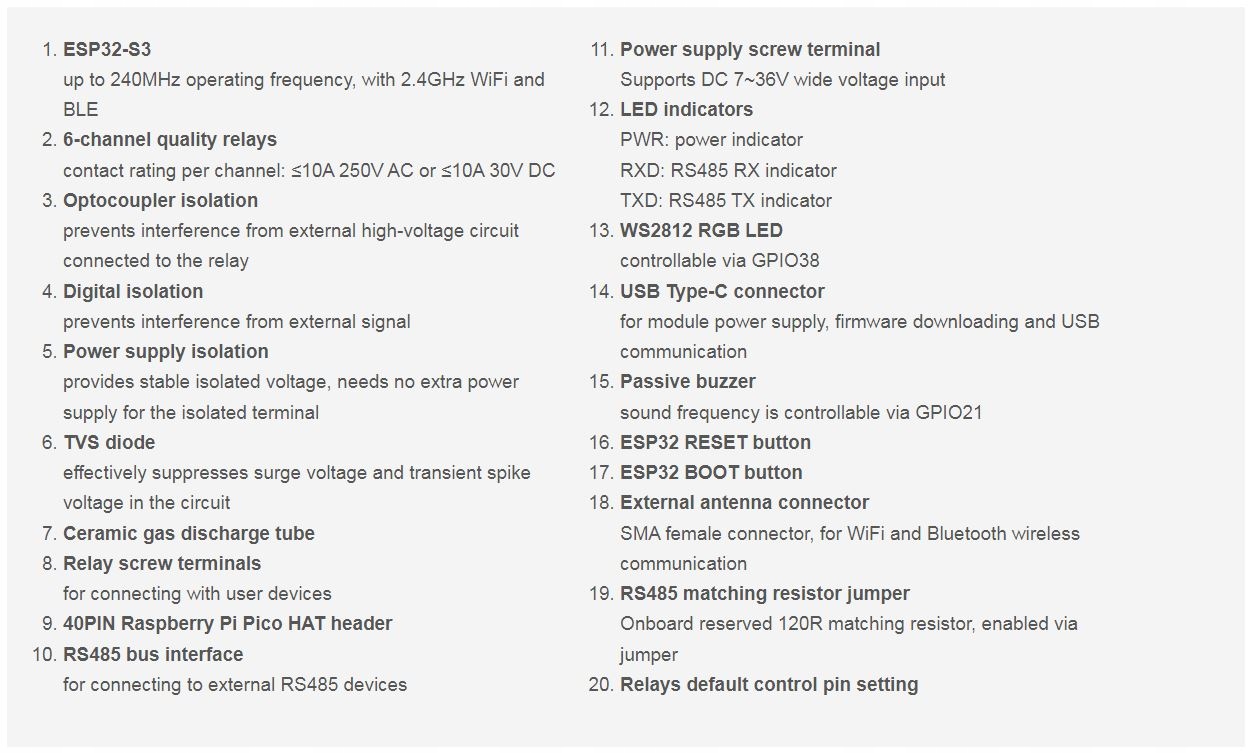

• На базі мікроконтролера ESP32-S3 із двоядерним 32-розрядним процесором Xtensa LX7, здатним працювати на швидкості 240 МГц.
• Інтегрований бездротовий зв’язок, дводіапазонний Wi-Fi -Fi 2,4 ГГц і Bluetooth LE, що забезпечує чудову радіочастотну продуктивність.
• Високоякісний передавач, номінальний струм контакту: ≤10A 250VAC/30VDC.
• Інтегрований ізольований інтерфейс RS485 на платі, що дозволяє підключатися до різні промислові модулі або датчики RS485 Modbus.

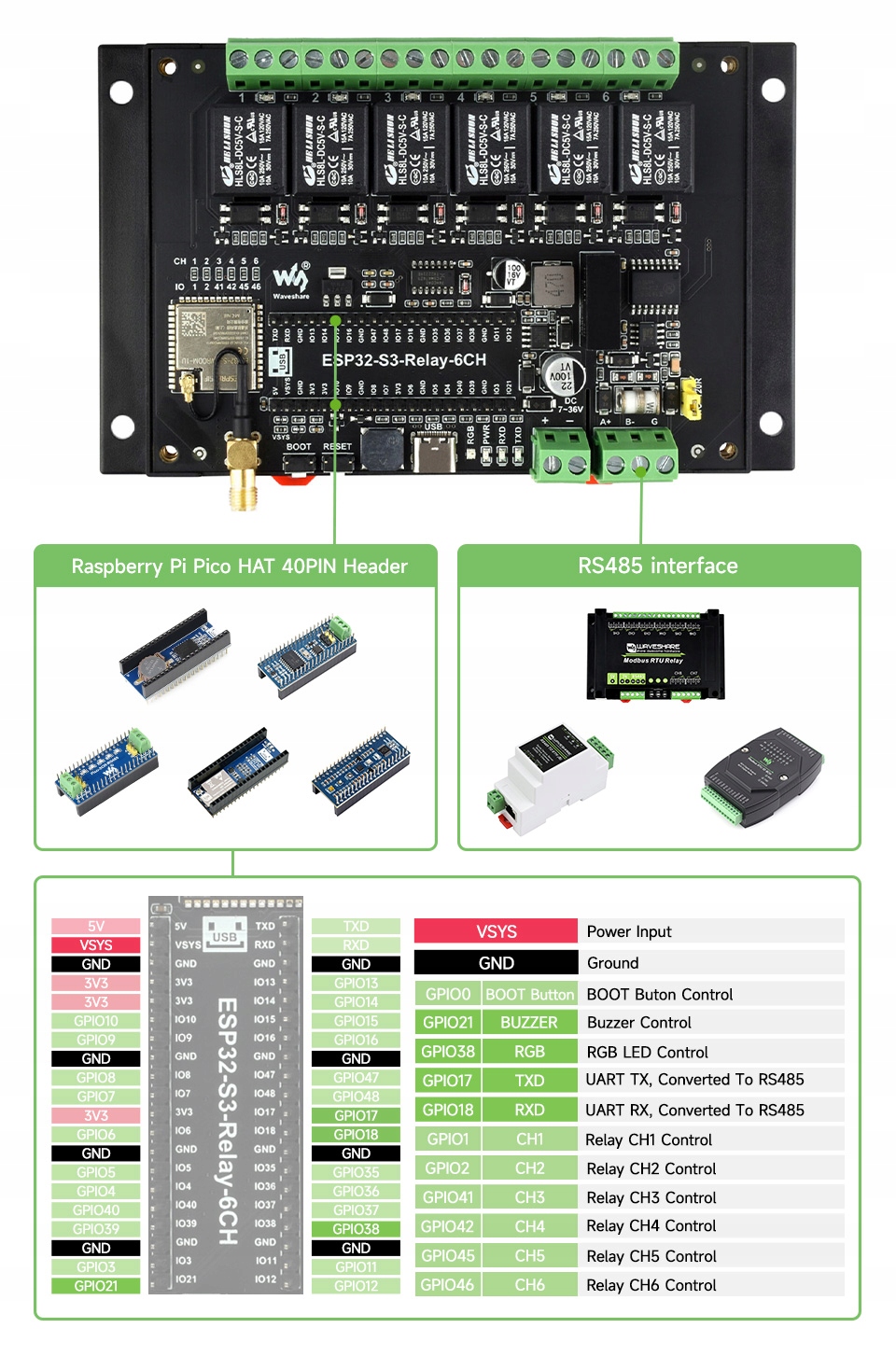

• 40-контактний роз’єм на платі, сумісний з деякими Raspberry Pi Pico HAT, що дозволяє розширювати такі функції, як RTC / CAN / RS232 / LoRa / датчик тощо.
• Порт USB типу -C на платі для живлення, завантаження програмного забезпечення та налагодження.
• Гвинтова роз’єм живлення на платі, що підтримує широкий діапазон вхідної напруги від 7 до 36 В, підходить для промислового застосування.< /li>
• Оптична ізоляція на борту, що запобігає зовнішнім перешкодам від високовольтної схеми, підключеної до реле.
• Вбудована цифрова ізоляція, що запобігає перешкодам від зовнішнього сигналу.
• Уніформа вбудована ізоляція живлення, що забезпечує стабільну ізольовану напругу без додаткового джерела живлення для ізольованого терміналу.
• Вбудований зумер, кольоровий світлодіод RGB, індикатори живлення та RS485 TX/RX для моніторингу робочого стану модуля.
• Корпус, встановлений на рейці з ABS-пластику, простий у встановленні, безпечний у використанні.

На борту є ланцюг захисту ізоляції з кількома способами. Численні функції безпеки, більш безпечні та надійні.

• Високоякісні 6-канальні реле, підтримують дистанційне керування через RS485 і Bluetooth / WiFi.
• Потужність контакту бортового реле досягає до 10 A 250 В змінного струму/30 В постійного струму.

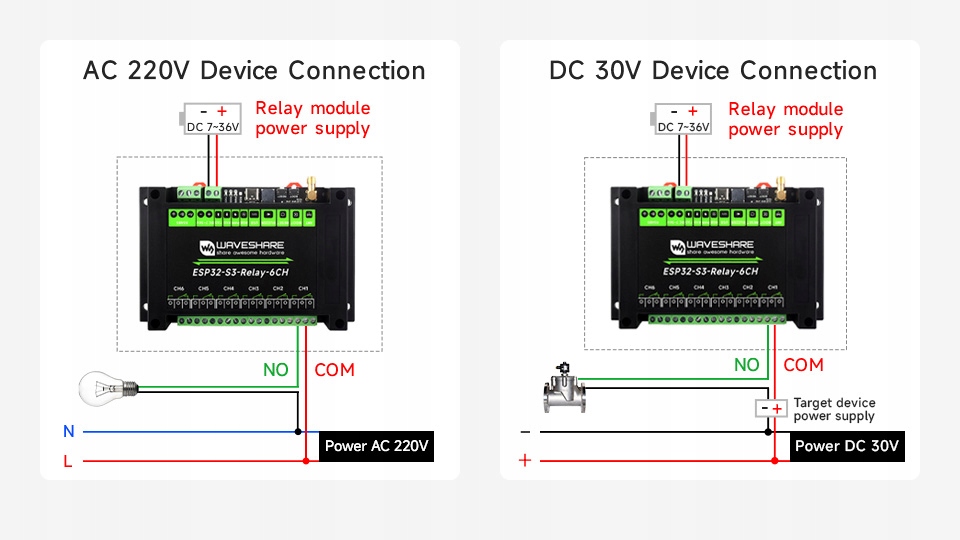

• Пряме керування домашніми пристроями, що живляться від 220 В змінного струму, або пристроями з напругою нижче 30 В постійного струму.

• На борту є інтерфейс, сумісний із планшетами Pico HAT, і інтерфейс RS485, що полегшує розширення можливостей.
• Інтегрований ізольований інтерфейс RS485 на платі, що дозволяє підключатися до різних промислових модулів або датчиків RS485 Modbus.
• 40-контактний роз’єм на платі, сумісний із деякими Raspberry Pi Pico HAT, що дозволяє розширити такі функції, як RTC / CAN / RS232 / LoRa / датчик тощо.

У комплекті:

Модулі розширення (наприклад, HAT Pico), які видно на фотографіях, не входять до комплекту
